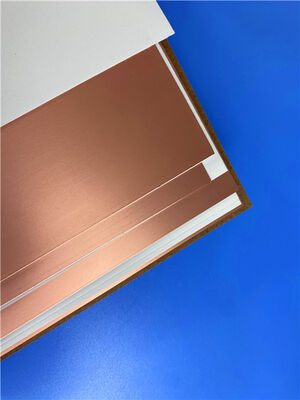

TLX-7 Substraat Hoogfrequente Laminaten Koperbeklede Plaat

TLX-7 is een PTFE glasvezellaminaat met een dielectrische constante (Dk) van 2.6, verkrijgbaar in verschillende diktes en koperen bekledingsopties.een betrouwbaar en veelzijdig platform voor RF-circuitontwerp aanbieden.

Ideaal voor gebruik in radarsystemen, mobiele communicatie-infrastructuur, microgolftestapparatuur, zendapparaten en een breed scala aan RF-componenten,TLX-7 dient als een bewezen werkpaard in de microgolf-substraatindustrieDe geweven glasvezelconstructie zorgt voor een cruciale mechanische versterking, waardoor een robuuste prestatie wordt gewaarborgd in veeleisende omgevingen zoals:

- Creep resistance voor PWB's die zijn gemonteerd in behuizingen die tijdens de lancering aan hoge trillingen zijn blootgesteld
- Hoogtemperatuurbestendigheid in motormodules
- Stralingsvermogen voor elektronische toestellen voor ruimtevaart (zie de databank van NASA voor materialen met een lage uitstoot van gassen)
- Weerstand tegen extreme mariene omstandigheden voor marine-antennesystemen
- Stabiele elektrische en mechanische prestaties bij grote temperatuurschommelingen voor hoogtemeters in de lucht

Het brede dielektrische constante bereik van het materiaal ondersteunt ook de efficiënte productie van koppelingen, vermogensplitsers, combinatoren, versterkers, antennes en andere kritieke RF-componenten.

Voordelen
- Uitstekende PIM-prestaties bij PCB's (meestal gemeten onder -160 dBc)
- Superieure mechanische en thermische eigenschappen voor langdurige betrouwbaarheid
- lage en stabiele dielectrische constante over frequentie en temperatuur
- Uitstekende dimensionale stabiliteit voor een consistente fabricage
- Minimale vochtopname (< 0,1%)
- Strikt gecontroleerde Dk voor herhaaldelijke impedantieprestaties
- lage dissipatiefactor (Df) voor verminderd signaalverlies
- UL 94 V-0 ontvlambaarheid
- Geoptimaliseerd voor laaglaagse magnetronen

Toepassingen
- antennes voor communicatiesystemen en radarsystemen
- Mixers, splitters, filters en combinatoren
- passieve RF-componenten die een stabiele elektrische prestatie vereisen
