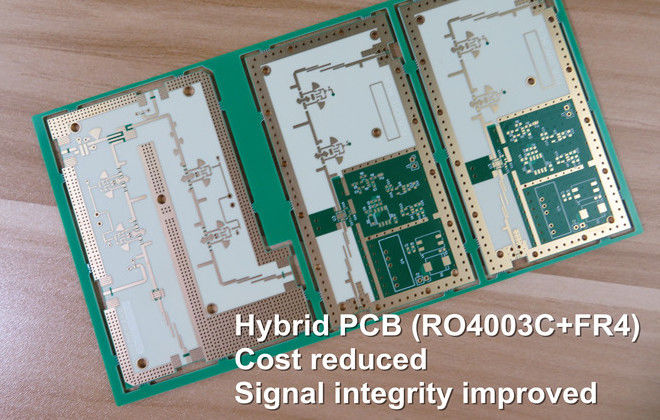

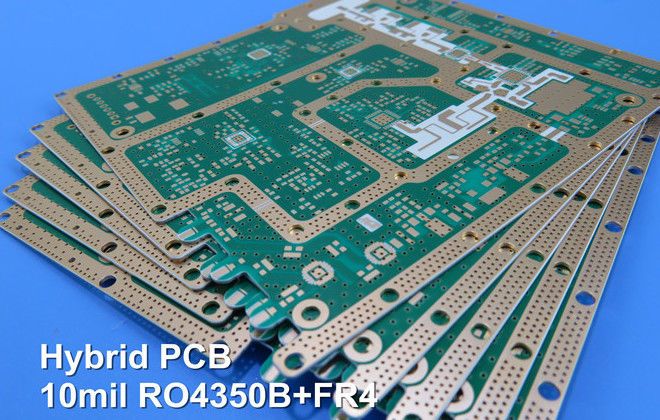

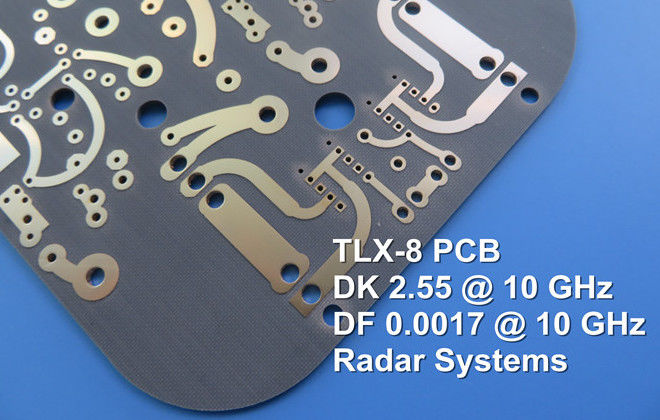

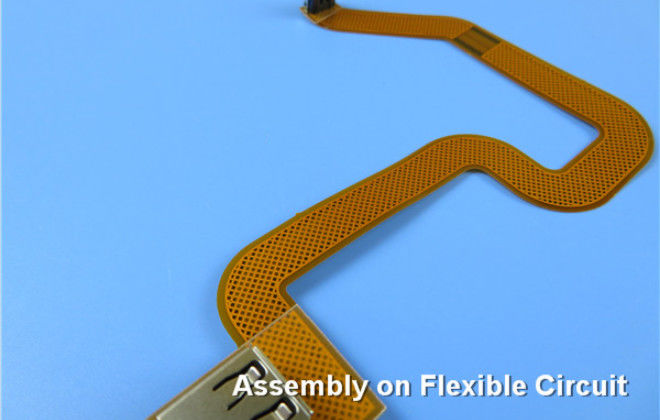

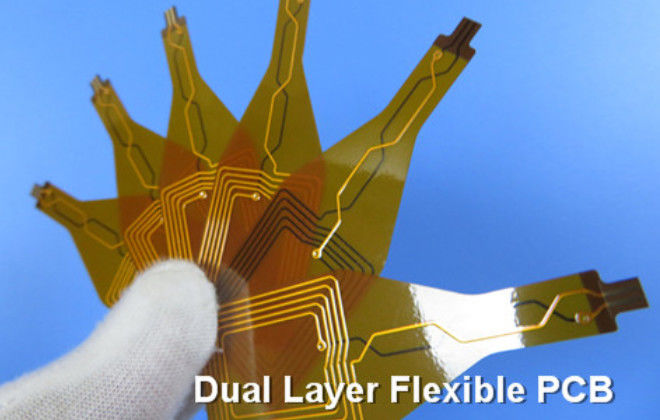

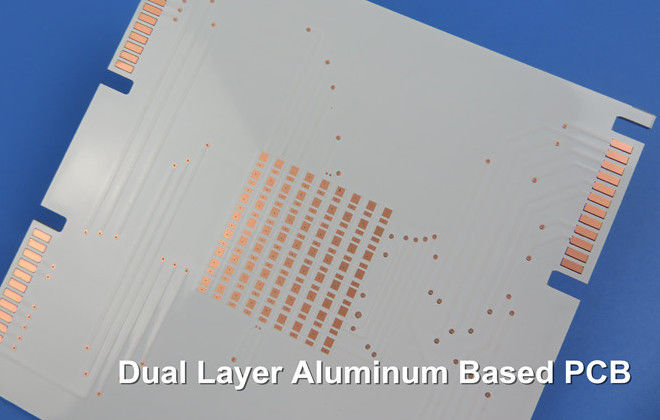

| Periodiek nr. |
Procedure |
Punt |
Productievermogen |
| Groot volume (s)<100 m=""> |
Middenvolume (s)<10 m=""> |
Prototype(S)<1m> |
| 1 |
Binnenlaag (18um, 35um, 70um enz. zijn gebeëindigd koper. Als vermeld niet is het koper, gebeëindigde 1oz de standaardwaarde) |
Min.isolation van lagen |
0.1mm |
0.1mm |
0.06mm |
| 2 |

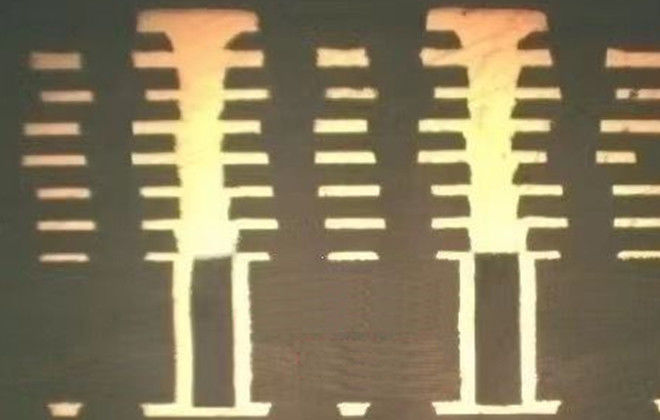

Min.track en het uit elkaar plaatsen |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 3 |
5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 4 |
7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 5 |
9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 6 |
13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 7 |
Min.distance van boor aan leider |
4 laag 10mil, 6 laag 10mil, 8-12 laag 12mil |
4 laag 8mil, 6 laag 8mil, 8-12 laag 10mil, 14-20 laag 14mil, 22-32 laag 18mil |
4 laag 6mil, 6 laag 6mil, 8-14 laag 8mil, 16-22 laag 12mil, 24-32 laag 14mil |
| 8 |
Min.width van ringvormige ring op binnenlaag |
4 laag 10mil (35um), ≥6 Laag 14mil (35um) |
4 laag 8mil (35um), ≥6 laag 12mil (35um) |
4 laag 6mil (35um), ≥6 Laag 10mil (35um) |
| 9 |
Binnen de ringsbreedte van de laagisolatie (Min) |
10mil (35um) |
8mil (35um) |
6mil (35um) |
| 10 |
Min.via stootkussendiameter |
20mil (35um) |
16mil (35um) |
16mil (35um) |
| 11 |
Min. afstand van raadsrand aan leider (geen koper exposured) (binnenlaag) |
14 mil (35um) |
12 mil (35um)) |
8 mil (35um) |
| 12 |
Maximumkopergewicht (Binnenlaag en buitenlaag) |
3 oz (um 105) |
4 oz (um 140) |
6 oz (um 210) |
| 13 |
Kern met verschillende koperfolie aan beide kanten |
/ |
18/35,35/70 um |
18/35,35/70 um |
| 14 |

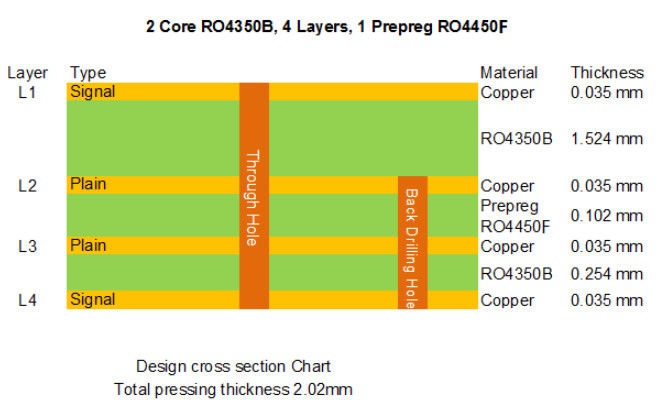

Het lamineren |
Tolerantie van gelamineerde dikte |
±10% dikke PCB |
±10% dikke PCB |
±8% dikke PCB |
| 15 |
Maximum gelamineerde dikte |
4.0mm |
6.0mm |
7.0mm |
| 16 |
Gelamineerde groeperingsnauwkeurigheid |
≤±5 mil |
≤±4 mil |
≤±4 mil |
| 17 |
Boor (18um, 35um, 70um enz. zijn gebeëindigd koper. Als vermeld niet is het koper, gebeëindigde 1oz de standaardwaarde) |
Min.drill beetjediameter |
0,2 mm |
0,2 mm |
0,2 mm |
| 18 |
Min.slot routerdiameter |
0,60 mm |
0,60 mm |
0,60 mm |
| 19 |
Min.tolerance van PTH-groeven |
±0.15mm |
±0.15mm |
±0.1mm |
| 20 |
Max.aspect verhouding |
1:08 |
1:12 |
1:12 |
| 21 |
Gatentolerantie |
±3mil |
±3mil |
±3mil |
| 22 |
Ruimte van via aan via |
6mil (zelfde netto), 12mil (verschillende netto) |
6mil (zelfde netto), 14mil (verschillende netto) |
4mil (zelfde netto), 12mil (verschillende netto) |
| 23 |
Ruimte van componentengat aan componentengat |
12mil (zelfde netto), 16mil (verschillende netto) |
12mil (zelfde netto), 16mil (verschillende netto) |
10mil (zelfde netto), 14mil (verschillende netto) |
| 24 |
Ets |
Min.width van etsembleem |
10mil (18um), 12 mil (35um), 12 mil (70um) |
8mil (18um), 10mil (35um), 12 mil (70um) |
6mil (18um), 8 mil (35um), 12mil (70um) |
| 25 |
Ets factor |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
| 26 |
Buitenlaag (18um, 35um, 70um enz. zijn gebeëindigd koper. Als vermeld niet is het koper, gebeëindigde 1oz de standaardwaarde) |
Min.via stootkussendiameter |
20mil |
16mil |
16mil |
| 27 |
Min.BGA stootkussendiameter |
12mil |
12mil |
10mil |
| 28 |
Min.track en het uit elkaar plaatsen |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 29 |
Minimumnet |
10/10mil (35um) |
8/8mil (35um) |
4/8mil (35um) |
| 30 |
Min.space (op te vullen leider, op te vullen stootkussen) |
6mil (18um) |
5mil (18um) |
4mil (18um) |
| 6mil (35um) |
5mil (35um) |
4mil (35um) |
| 9mil (70um) |
8mil (70um) |
7mil (70um) |
| 11mil (105um) |
10mil (105um) |
9mil (105um) |
| 13mil (140um) |
12mil (140um) |
11mil (140um) |
| 31 |
Soldeerselmasker (18um, 35um, 70um enz. zijn gebeëindigd koper. Als vermeld niet is het koper, gebeëindigde 1oz de standaardwaarde) |
Maximum via-stopdiameter |
0.5mm |
0.5mm |
0.5mm |
| 32 |
Min.width van de brug van het soldeerselmasker |
Groen: 5mil (35um) |
Groen: 4mil (35um) |
Groen: 4mil (35um) |
| 33 |
Geel: 5mil (35um) |
Geel: 4mil (35um) |
Geel: 4mil (35um) |
| 34 |
Blauw: 5mil (35um) |
Blauw: 4mil (35um) |
Blauw: 4mil (35um) |
| 35 |
Zwarte: 6mil (35um) |
Zwarte: 6mil (35um) |
Zwarte: 6mil (35um) |
| 36 |
Wit: 6mil (35um) |
Wit: 6mil (35um) |
Wit: 6mil (35um) |
| 37 |
Elk van Mat: 6mil |
Elk van Mat: 6mil |
Elk van Mat: 6mil |
| 38 |
Groen: 5mil (70um) |
Groen: 4mil (70um) |
Groen: 4mil (70um) |
| 39 |
Geel: 5mil (70um) |
Geel: 4mil (70um) |
Geel: 4mil (70um) |
| 40 |
Blauw: 5mil (70um) |
Blauw: 4mil (70um) |
Blauw: 4mil (70um) |
| 41 |
Zwarte: 6mil (70um) |
Zwarte: 6mil (70um) |
Zwarte: 6mil (70um) |
| 42 |
Wit: 6mil (70um) |
Wit: 6mil (70um) |
Wit: 6mil (70um) |
| 43 |
Open soldeerselmasker |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 44 |
De dekking van het soldeerselmasker |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 45 |
Min.width van de tekst van het soldeerselmasker |
9mil (35um) |
9mil (35um) |
8mil (35um) |
| 46 |
Min.thickness van Soldeerselmasker |
9um (35um) |
9um (35um) |
9um (35um) |
| 47 |
Max.thickness van soldeerselmasker |
30um (35um) |
30um (35um) |
30um (35um) |
| 48 |
Silkscreen |
Min.width van silkscreen tekst |
6mil |
6mil |
5mil |
| 49 |
Min.height van silkscreen tekst |
35mil |
35mil |
30mil |
| 50 |
Min.space van silkscreen aan stootkussens |
6mil |
6mil |
5mil |
| 51 |
De kleur van silkscreen |
Wit, Zwart, Geel |
| 52 |
Koolstofinkt |
De koolstofinkt behandelt leider of stootkussens |
14mil |
13mil |
12mil |
| 53 |
Medio afstand van koolstofinkt aan stootkussens |
12mil |
11mil |
10mil |
| 54 |
Peelablemasker |
Het Peelablemasker behandelt leider of stootkussens |
8mil |
7mil |
6mil |
| 55 |
Min.distance van peelable masker aan stootkussens |
14mil |
13mil |
12mil |
| 56 |
Max.via-stop van Serigrafiemethode |
2.0mm |
2.0mm |
2.0mm |
| 57 |
Max. via-stop van aluminiumfoliemethode |
4.5mm |
4.5mm |
4.5mm |
| 58 |
De oppervlakte eindigt |
Dikte van nikkel van ENIG |
3-5um |
3-5um |
2-6.35um |
| 59 |
Dikte van Goud van ENIG |
0.05-0.1um |
| 60 |
Dikte van nikkel van Gouden vinger |
3-5um |
| 61 |
Dikte van Goud van Gouden vinger |
0.1-1.27um |
| 62 |
Dikte van tin van HASL |
2.54-6.35um |
| 63 |
Dikte van OSP |
0.2-0.5um |
| 64 |
Dikte van tin van Onderdompelingstin |
0.2-0.75um |
| 65 |
Dikte van zilver van Onderdompelingszilver |
0.15-0.75um |
| 66 |
Contourproces |
Methode van contourproces |
CNC malen, v-BESNOEIING, Doorbraakkraan, doorbraakgaten, Ponsen |
| 67 |
Minimumrouter |
0.8mm |
| 68 |
Min.tolerance van contour |
±0.15mm |
±0.13mm |
±0.1mm |
| 69 |
Min.distance van malencontour (geen koperblootstelling) |
12mil |
10mil |
8mil |
| 70 |
Hoek van v-BESNOEIING |
20、 30、 45、 60 graad ±5 |
| 71 |
Graad van symmetrie van v-BESNOEIING |
±6mil |
±5mil |
±4mil |
| 72 |
Tolerantie van overblijvende dikte van v-BESNOEIING |
±6mil |
±5mil |
±4mil |
| 73 |
Tolerantie van Afkantingshoek van Gouden vinger |
±5 graad |
±5 graad |
±5 graad |
| 74 |
Tolerantie van overblijvende dikte van schuine randrand van gouden vinger |
±5mil |
±5mil |
±5mil |
| 75 |
Min straal van binnenhoek |
0.4mm |
| 76 |
Min. afstand van Te snijden rand (geen koperblootstelling) |
18mil (1.6mm Dik, 20 graad v-Groef snijder) |
14mil (1.6mm Dik, 20 graad v-Groef snijder) |
12mil (1.6mm Dik, 20 graad v-Groef snijder) |
| 77 |
20mil (1.6mm Dik, 30 graad v-Groef snijder) |
18mil (1.6mm Dik, 30 graad v-Groef snijder) |
16mil (1.6mm Dik, 30 graad v-Groef snijder) |
| 78 |
24mil (1.6mm Dik, 45 graad v-Groef snijder) |
22mil (1.6mm Dik, 45 graad v-Groef snijder) |
20mil (1.6mm Dik, 45 graad v-Groef snijder) |
| 79 |
30mil (1.6mm Dik, 60 graad v-Groef snijder) |
28mil (1.6mm Dik, 60 graad v-Groef snijder) |
26mil (1.6mm Dik, 60 graad v-Groef snijder) |
| 80 |
Speciale tolerantie |
Raadsdikte van het vliegen sondetest |
0.64.0mm |
| 81 |
Comité grootte van het vliegen sondetest |
De grootte ≤900X600mm, Kleinegroottekandoorproductieprocedurewordengecompenseerd |
| 82 |
Comité grootte van inrichtingstestmethode |
De grootte ≤460X380mm, Kleine grootte kan door productieprocedure worden gecompenseerd |
| 83 |
Raadsdikte van inrichtingstestmethode |
0.46.0mm |
| 84 |
Tolerantie van pers-geschikt gat |
±2mil |
| 85 |
Tolerantie van NPTH |
±2mil |
| 86 |
Tolerantie van PCB-dikte |
1.0mm≥PCB dikte, Tolerantie ±0.1mm; 1.0mm≤PCB dikte, Tolerantie ±10% |
| 87 |
Tolerantie van diepte van verzonken gat |
±0.2mm |
| 88 |
Dieptetolerantie van blinde groef |
±0.2mm |
| 89 |
Maximumverzendingsgrootte |
Grootte ≤1200X600mm (Dubbele kant, geen vereiste test) |
| 90 |
Multilayer grootte ≤1000X600mm (, geen vereiste test) |
| 91 |
Minimumverzendingsgrootte |
10X10mm |
| 92 |
PCB-dikte van HASL |
0.83.0mm (het Gat min 0.5mm zou gebruiks via-stop of masker-tent moeten zijn) |
| 93 |
HASL-de Grootte van PCB |
Size≤600X460mm |
| 94 |
PCB-dikte |
0.157.0mm |
| 95 |
Diepte van V-groef |
0.83.2mm |
| 96 |
Afstand van niet doorlopende v-groef |
≥7mm |
| 97 |
Max. boordiameter |
Grootte ≤6.5mm(Counterboreofderouterzalvoorgatenmeer dan6.5mm, Min.tolerance±0.1mmwordengebruikt) |
| 98 |
Max. countersink diameter |
Grootte≤6.5mm Countersink kan gebruikte counterbore boor of router) zijn |
| 99 |
Afstand van Schuine rand |
Size≥11mm |
Size≥5mm |
Size≥5mm |
| 100 |
Dikte van peelable masker |
0.21.5mm ±0.15mm |

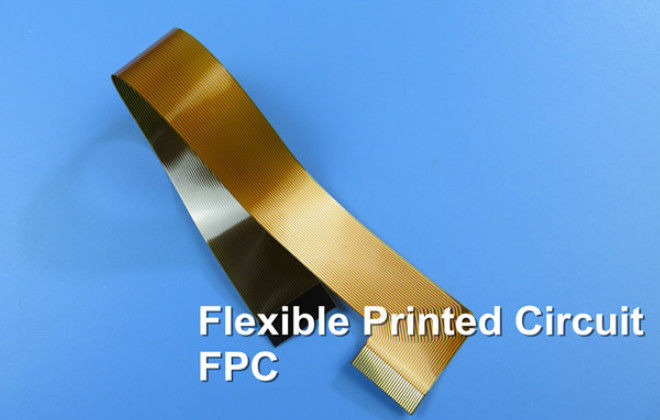

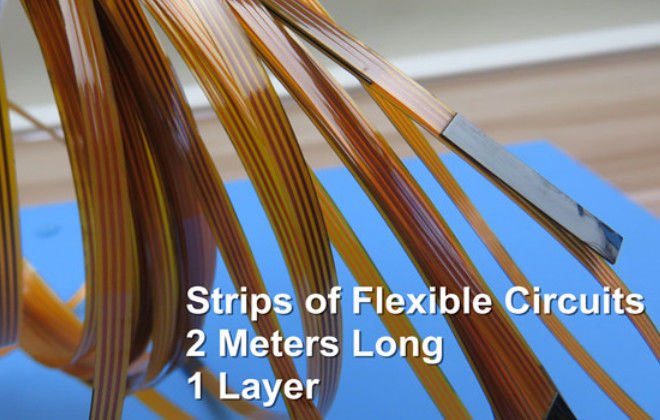

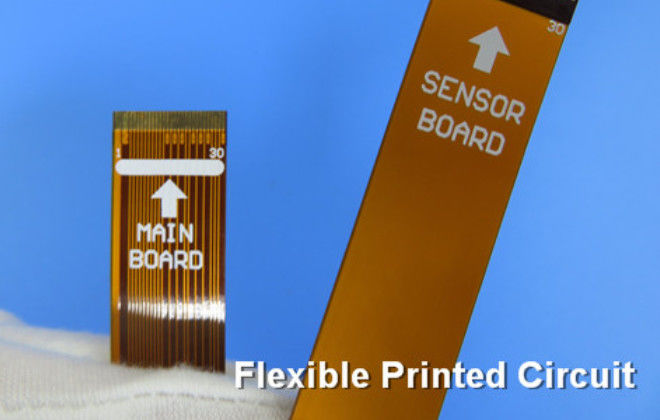

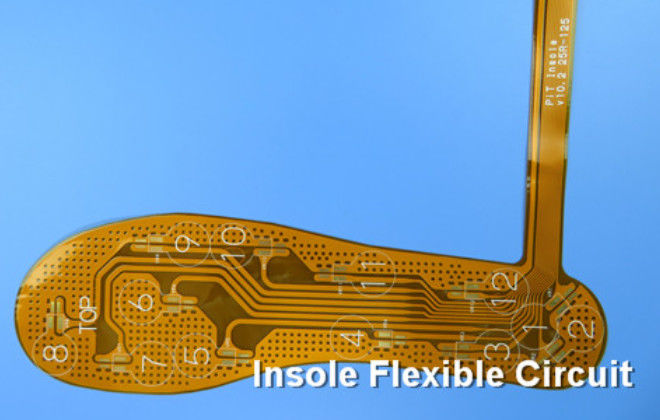

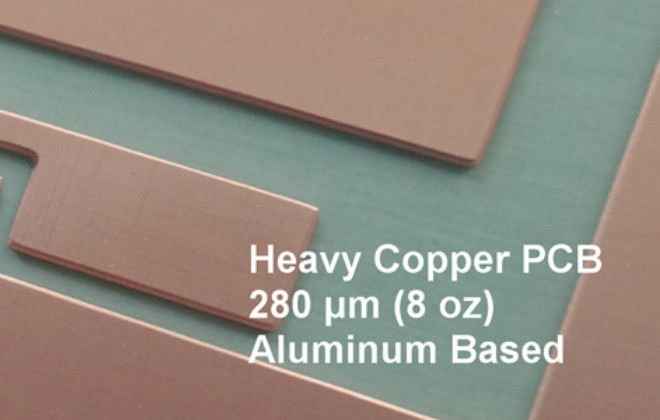

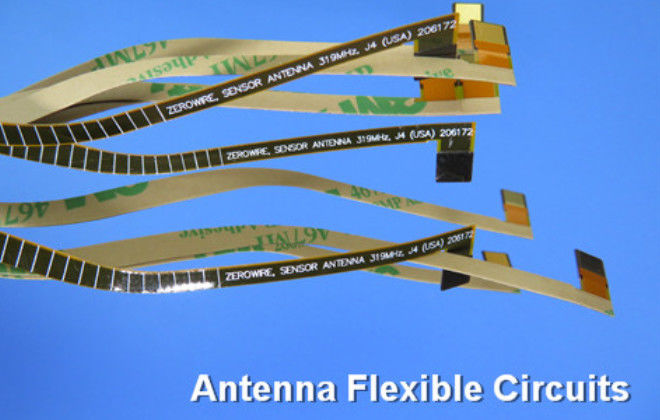

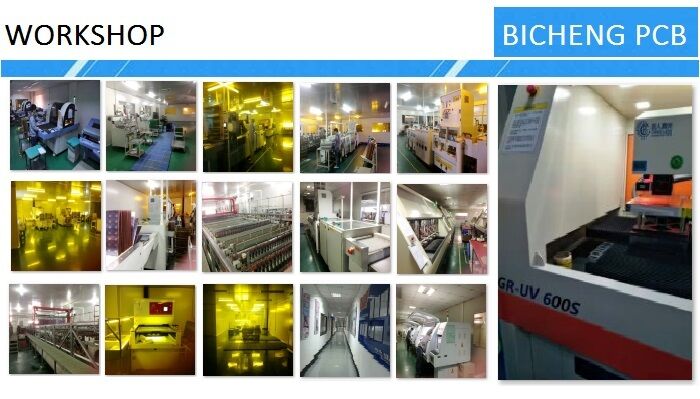

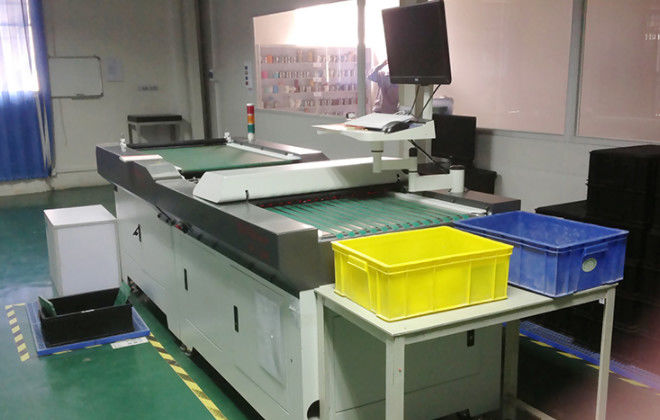

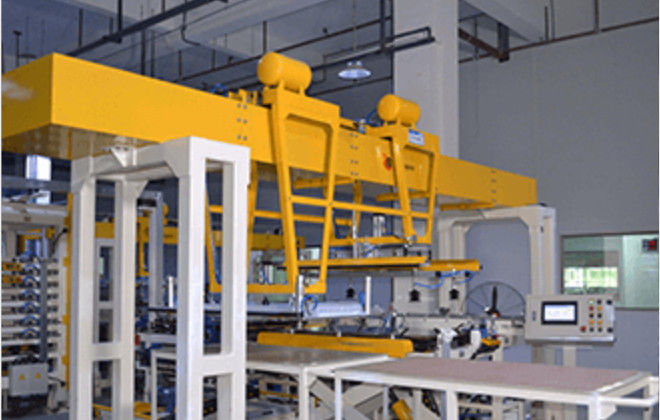

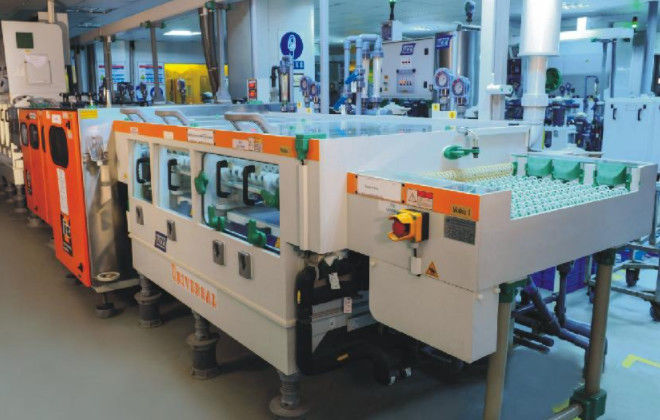

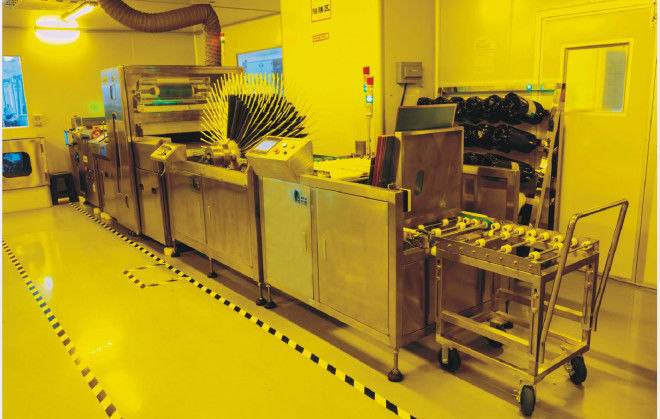

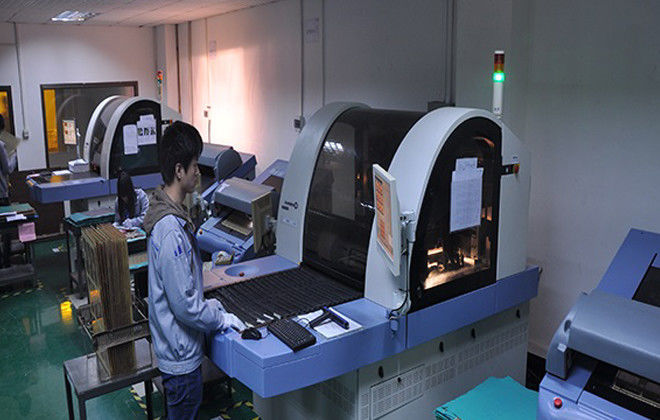

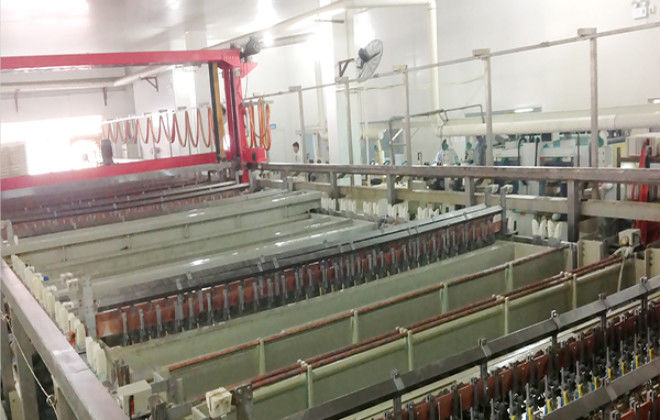

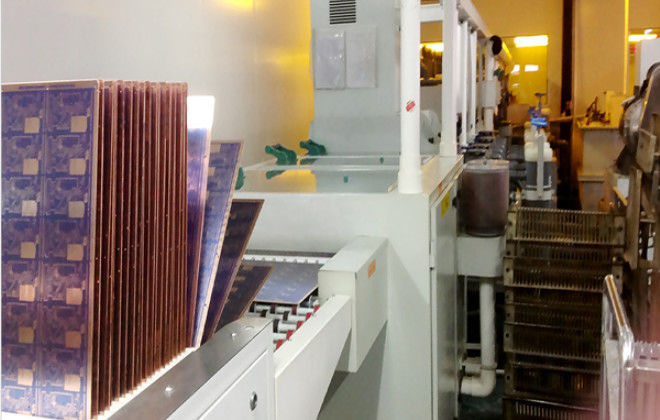

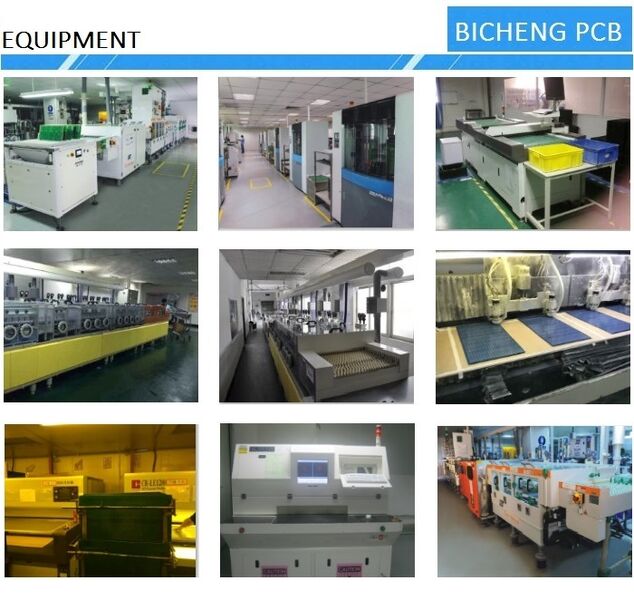

werkplaats
