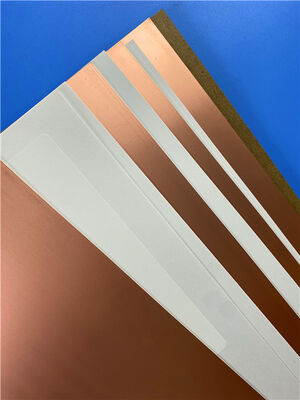

CLTE-MW PCB Materiaal Hoogfrequente Laminaten Koperbeklede Plaat
  • Naam

CLTE-MW PCB Materiaal Hoogfrequente Laminaten Koperbeklede Plaat

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Onderdeelnummer:
CLTE-MW
Laminaat dikte:
0,003” (0,076 mm) ± 0,0005” 0,004” (0,102 mm) ± 0,0005” 0,005” (0,127 mm) ± 0,0007” 0,006” (0,152 mm
Laminaat formaat:
12”X 18”(305X457mm) 24”X 18”(610X457mm)
Koperen gewicht:
Omgekeerd behandelde, elektrolytisch afgezette koperfolie 1/2 oz. (18 µm) 1 oz. (35 µm) 2 oz. (70 µm
Markeren:

CLTE-MW PCB hoogfrequent laminaat

,

koperbeklede plaat PCB materiaal

,

met een breedte van niet meer dan 50 mm

Productbeschrijving

CLTE-MW laminaten zijn met keramiek gevulde, met glasvezel versterkte PTFE-composieten, ontworpen om circuitontwerpers een kosteneffectieve, hoogwaardige materiaaloplossing te bieden. Dit unieke lamineersysteem is bijzonder geschikt voor toepassingen waar diktebeperkingen bestaan vanwege fysieke of elektrische vereisten.



Met zeven beschikbare dikteopties variërend van 3 mils tot 10 mils, zorgt CLTE-MW™ voor optimale signaal-tot-aarde-afstand voor de huidige 5G en andere millimetergolfontwerpen. Een verscheidenheid aan koperfolie-opties is beschikbaar, waaronder gerolde, omgekeerd behandelde ED en standaard ED koper. Op aanvraag zijn ook weerstandsfolie en metaalplaatopties beschikbaar.



CLTE-MW PCB Materiaal Hoogfrequente Laminaten Koperbeklede Plaat 0



Kenmerken en Voordelen

  • Uitstekende dimensionale stabiliteit: cruciaal voor het behouden van de registratie van kleine circuitkenmerken
  • Lage X-, Y- en Z-as CTE: zorgt voor betrouwbare mechanische prestaties onder thermisch uitdagende omgevingen
  • Lage verliesfactor: minimaliseert circuitverliezen voor verbeterde efficiëntie
  • Verkrijgbaar in diktes van 3-10 mils: geschikt voor zeer hoge frequentietoepassingen die nauwkeurige impedantiecontrole vereisen



Typische Toepassingen

  • Commerciële Communicatie en Avionica
  • Militaire en Luchtvaarttoepassingen
  • Microgolf Voedingsnetwerken
  • Fasegevoelige Elektronische Structuren
  • Satellietcommunicatiesystemen
  • Passieve Componenten (koppelaars, filters en baluns)



Eigenschappen Typische Waarde Eenheden Testcondities Testmethode
Elektrische Eigenschappen
Diëlektrische constante (proces) 2.94–3.02 ±0.04 – 23°C @ 50% RV, 10 GHz IPC TM-650 2.5.5.5
Diëlektrische constante (ontwerp) 3.03–3.10 – C-24/23/50, 8–40 GHz Microstrip Differentiële Fase Lengte
Dissipatiefactor 0.0015 – 23°C @ 50% RV, 10 GHz IPC TM-650 2.5.5.5
Thermische Coëfficiënt van Diëlektrische Constante -35 ppm/°C 0–100°C, 10 GHz IPC TM-650 2.5.5.5
Volume Weerstand 1.3×10⁷ MΩ·cm C96/35/90 IPC TM-650 2.5.17.1
Oppervlakte Weerstand 2.5×10⁶ MΩ C96/35/90 IPC TM-650 2.5.17.1
Diëlektrische Sterkte 630 V/mil – IPC TM-650 2.5.6.2
Diëlektrische Doorbraak 44 kV D-48/50 IPC TM-650 2.5.6
Vergelijkingsindex voor Tracking (CTI) 600 V C-40/23/50 UL-746A, ASTM D6054
Thermische Eigenschappen
Ontledingstemperatuur (Td) 500 °C 2 uur @ 105°C, 5% Gewichtsverlies IPC TM-650 2.3.40
CTE (x-as) 8 ppm/°C -55°C tot 288°C IPC TM-650 2.4.41
CTE (y-as) 8 ppm/°C -55°C tot 288°C IPC TM-650 2.4.41
CTE (z-as) 30 ppm/°C – IPC TM-650 2.4.24
Thermische Geleidbaarheid 0.42 W/(m·K) Z-richting ASTM D5470
Tijd tot Delaminatie (T288) >60 minuten 10 s @ 288°C IPC TM-650 2.4.24.1
Mechanische Eigenschappen
Koper Peel Sterkte 1.1 (6.0) N/mm (lbs/in) zoals ontvangen, 35 µm folie IPC TM-650 2.4.8
Buigsterkte (MD, CMD) 113, 99 (16.4, 14.4) MPa (ksi) 25°C ±3°C ASTM D790
Treksterkte (MD, CMD) 83, 80 (12.0, 11.6) MPa (ksi) 23°C @ 50% RV ASTM D3039/D3039-14
Buigmodulus (MD, CMD) 6468, 6360 (938.1, 922.4) MPa (ksi) 25°C ±3°C IPC TM-650 2.4.4
Dimensionale Stabiliteit (MD, CMD) 0.22, 0.22 mil/inch na etsen + bakken IPC-TM-650 2.4.39a
Fysieke & Milieueigenschappen
Ontvlambaarheid V-0 – – UL 94
Vocht Absorptie 0.03 % E1/105+D48/50 IPC TM-650 2.6.2.1
Dichtheid 2.1 g/cm³ C24/23/50 ASTM D792
Specifieke Warmte Capaciteit 0.93 J/g·K 2 uur bij 105°C ASTM E2716
NASA Ontgassing (TML) 0.03 % – ASTM E595
NASA Ontgassing (CVCM) <0.01 % – ASTM E595
