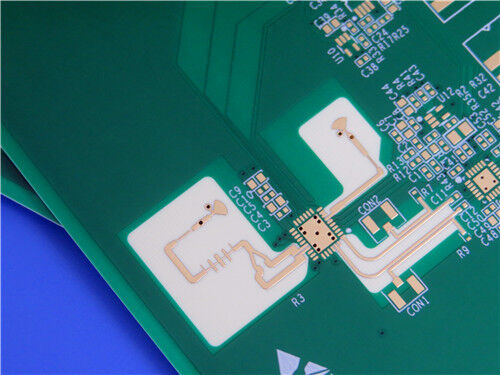

4-laags hoogfrequente hybride printplaat op RO4003C en FR-4 materiaal

Deze 4-laags hoogfrequente hybride PCB is voorzien van een composietsubstraat dat RO4003C en FR4 (TG175) combineert, waardoor een optimaal evenwicht ontstaat tussen hoogfrequente prestaties en kostenefficiëntie. Het is vervaardigd in strikte overeenstemming met de IPC-3-normen en beschikt over nauwkeurige structurele controle en betrouwbare proceskwaliteit, waardoor het ideaal is voor scenario's voor hoogfrequente signaaloverdracht die stabiele prestaties en gematigde kosten vereisen. Door de integratie van uitstekende elektrische eigenschappen, mechanische stabiliteit en procescompatibiliteit kan dit product voldoen aan de toepassingsbehoeften van een breed scala aan elektronische apparaten.

PCBSpecificaties

PCB-stapelstructuur (van boven naar beneden)

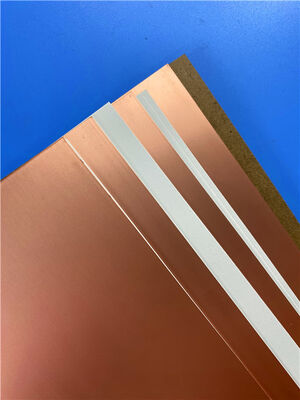

RO4003C Substraatintroductie

RO4003C is een gepatenteerd, met glasweefsel versterkt, keramisch gevuld koolwaterstofcomposietmateriaal, ontwikkeld door Rogers Corporation. Het combineert de elektrische prestaties van PTFE/glasdoek met de verwerkbaarheid van epoxyhars/glas, waardoor de noodzaak voor speciale doorlopende behandelingen of operationele procedures wordt geëlimineerd, waardoor het zich onderscheidt van PTFE-microgolfmaterialen. Niet-gebromeerd en niet UL 94 V-0-compatibel, het kan worden vervangen doorRO4835ofRO4350Blaminaten voor toepassingen die vlamvertraging vereisen. Dankzij de stabiele diëlektrische eigenschappen en kosteneffectiviteit wordt het op grote schaal gebruikt bij de productie van hoogfrequente PCB's.

Toepassingsgebieden

-Hoogfrequente communicatieapparatuur: microgolfantennes, RF-versterkers en signaalzendontvangers.

-Auto-elektronica: boordradar, communicatiemodules in voertuigen en GPS-navigatiesystemen.

-Consumentenelektronica: draadloze hoogfrequente apparaten, slimme wearables en apparatuur voor snelle gegevensoverdracht.

-Industriële apparatuur: test- en meetinstrumenten en industriële besturingssystemen die stabiele hoogfrequente signalen vereisen.

-Lucht- en ruimtevaart en defensie: goedkope microgolfcomponenten en communicatieapparatuur in de lucht.

Verwerkingspunten

Verwerkingscompatibiliteit: Compatibel met standaard FR-4-apparatuur/processen en de meeste gereedschapssystemen; aanbevolen gleufpennen, meerlijnig gereedschap en post-etsponsen; werkt met de meeste fotoresists en standaard DES-systemen.

Opslag: Bewaren bij 10-32°C (50-90°F); gebruik first-in-first-out-inventaris en volg materiaallotnummers.

Voorbereiding van de binnenlaag: Dunnere kernen hebben een chemische oppervlaktebehandeling nodig, dikkere kernen maken mechanisch schrobben mogelijk; gebruik koperoxide of een alternatief proces voor meerlaagse hechting.

Boren: Vermijd snelheden >500 SFM; spaanbelastingen variëren afhankelijk van de boordiameter; boren met standaardgeometrie hebben de voorkeur; gatwandruwheid 8-25 μm, treffertellingen gebaseerd op PTH-inspectie.

PTH-verwerking: Oppervlaktevoorbereiding is afhankelijk van de materiaaldikte; ontsmetten meestal niet nodig bij dubbelzijdige platen (kan nodig zijn bij meerlaagse platen); geen speciale metallisatiebehandeling; 0,00025” koperen flitser voor gaten met een hoge aspectverhouding; geen RO4003C etchback.

Koperplating: Compatibel met standaard plating- en SES-processen; behoud het post-etsoppervlak voor hechting van het soldeermasker.

Eindafwerkingen: Compatibel met OSP, HASL en de meeste chemische/gegalvaniseerde afwerkingen.

Frezen: gebruik hardmetalen gereedschappen; ets koper uit het routeringspad; circuits kunnen via meerdere methoden worden geïndividualiseerd (in blokjes snijden, zagen, enz.).

Meerlaagse verlijming: Compatibel met verschillende lijmsystemen; volg de lijmrichtlijnen voor hechtingsparameters.

Hoogfrequente hybride printplaat (hybride printplaat)

Een hoogfrequente hybride PCB is een samengestelde printplaat die twee of meer verschillende substraatmaterialen (meestal hoogfrequente en standaardsubstraten) integreert in een enkele PCB-structuur. Het combineert de sterke punten van elk substraat: hoogfrequente substraten (bijv. RO4003C) worden gebruikt in gebieden waar hoogfrequente signaaloverdracht vereist is om de signaalintegriteit te garanderen, terwijl standaardsubstraten (bijv. FR4) worden gebruikt in gebieden waar alleen elektrische basisverbindingen nodig zijn om de productiekosten onder controle te houden. Dit product is een typische hoogfrequente hybride PCB, die het RO4003C hoogfrequente substraat combineert met het FR4 (TG175) standaardsubstraat.

Voordelen

Kosteneffectiviteit: Elimineert de hoge kosten van het gebruik van hoogfrequente substraten voor het hele bord. Door standaardsubstraten te gebruiken in niet-hoogfrequente gebieden, worden de totale PCB-productiekosten aanzienlijk verlaagd, terwijl de hoogfrequente prestaties behouden blijven.

Optimale prestatieafstemming: Hoogfrequente gebieden gebruiken hoogfrequente substraten met lage Df en stabiele Dk, waardoor signaalverlies, overspraak en vertraging effectief worden verminderd om een ​​stabiele hoogfrequente signaaloverdracht te garanderen; standaardgebieden gebruiken FR4-substraten om aan de fundamentele elektrische en mechanische vereisten te voldoen.

Procescompatibiliteit: Kan worden verwerkt via standaard PCB-productieprocessen zonder dat er speciale productielijnen nodig zijn, waardoor massaproductie wordt vergemakkelijkt en de efficiëntie wordt verbeterd.

Flexibel ontwerp: Kan flexibel worden ontworpen op basis van de signaaloverdrachtsvereisten van verschillende PCB-gebieden, waardoor de optimale balans tussen prestaties en kosten wordt bereikt om aan te passen aan de ontwerpbehoeften van verschillende complexe elektronische producten.

Nadelen

Complex ontwerp: Het ontwerpproces moet rekening houden met verschillen in parameters zoals de thermische uitzettingscoëfficiënt (CTE) en diëlektrische eigenschappen tussen verschillende substraten, waardoor de moeilijkheidsgraad van de PCB-lay-out en het stapelontwerp toeneemt.

Strenge lamineervereisten: vanwege verschillen in de fysische en chemische eigenschappen van verschillende substraten moeten de parameters van het lamineerproces (temperatuur, druk, tijd) strikt worden gecontroleerd om defecten zoals delaminatie en kromtrekken tussen substraten te voorkomen.

Hogere verwerkingsprecisievereisten: Verschillen in materiaaleigenschappen kunnen leiden tot ongelijkmatige verwerking (bijv. boren, etsen), waardoor een hogere verwerkingsprecisie vereist is en de kwaliteitscontrole moeilijker wordt.

Hogere technische drempel: vereist dat fabrikanten uitgebreide ervaring hebben met hybride substraatverwerking, inclusief materiaalselectie, aanpassing van procesparameters en defectcontrole, waardoor de technische productiedrempel wordt verhoogd.
