Rogers RO4725JXR Substraat Hoogfrequente Laminaten koper beklede plaat
  • Naam

Rogers RO4725JXR Substraat Hoogfrequente Laminaten koper beklede plaat

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Onderdeelnummer:
RO4725JXR
Laminaat dikte:
0,78 mm; 1.542 mm
Laminaat formaat:
24”X 18”(610 X 457 mm);24”X 21”(610X533mm);24”X 36”(610X915mm);48”X 36”(1219X915mm)
Koperen gewicht:
Elektrolytisch afgezette koperfolie½ oz (18μm) HH/HH; 1 oz (35μm) H1/H1; LoPro omgekeerd behandelde,
Markeren:

Rogers RO4725JXR hoogfrequentielaminaat

,

koperen geplatte laminaatsubstraat

,

met een breedte van niet meer dan 50 mm

Productbeschrijving

RO4725JXR antennelaminaat biedt een betrouwbaar, hoogwaardig alternatief voor conventionele PTFE-gebaseerde materialen, en combineert uitstekende elektrische eigenschappen met verbeterde verwerkbaarheid.



Speciaal ontworpen voor antennetoepassingen, leveren RO4725JXR laminaat de precieze elektrische en mechanische eigenschappen die ontwerpers nodig hebben. Met een diëlektrische constante (Dk) van 2,55 en een lage verliesfactor (Df) van slechts 0,0022 bij 2,5 GHz (met LoPro® omgekeerd behandeld ED koperfolie), maken deze materialen een aanzienlijke antenneversterking mogelijk terwijl signaalverlies wordt geminimaliseerd. Bovendien vertonen ze uitzonderlijke lage PIM-prestaties, met consistente waarden onder -160 dBc (getest met een 43dBm, 1900 MHz signaal).



In tegenstelling tot traditionele PTFE-gebaseerde laminaat, vereist RO4725JXR geen speciale doorverbindingen (plated through-hole) voorbereiding en is volledig compatibel met conventionele epoxyverwerking en hogetemperatuur loodvrije soldeerprocessen. Lamineren is eenvoudig te realiseren met de RO4400™ bondply serie bij 175°C. Het speciaal geformuleerde thermohardende hars-systeem in RO4700JXR materialen is ontworpen om te voldoen aan de veeleisende behoeften van moderne antenneontwerpen, met een glasovergangstemperatuur van meer dan 280°C (536°F). Deze hoge Tg zorgt voor een lage Z-as CTE, uitstekende betrouwbaarheid van doorverbindingen en naadloze verwerkbaarheid van loodvrij solderen.

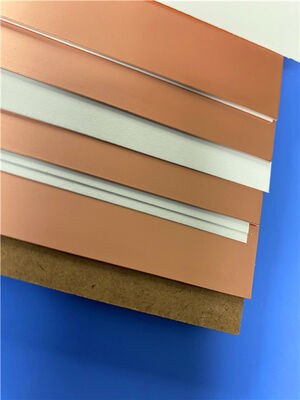

Rogers RO4725JXR Substraat Hoogfrequente Laminaten koper beklede plaat 0



Kenmerken en Voordelen

RO4700 Serie Laminaat – Laag Verlies Diëlektricum met Laag Profiel Folie
- Verminderde PIM voor superieure signaalintegriteit
- Laag invoegverlies voor verbeterde efficiëntie
- RO4725JXR: Stabiele Dk van 2,55



Unieke Vulstof / Gesloten Microsferen
- Lage dichtheid voor gereduceerd gewicht
- 30% lichter dan PTFE/glas materialen



Lage Z-as CTE (<30 ppm°C) & High Tg (>280°C)
- Ontwerpvrijheid voor complexe architecturen
- Compatibel met geautomatiseerde assemblageprocessen



Lage TCDk (<40 ppm/°C)
- Consistente circuitprestaties over temperatuurvariaties



Speciaal Geformuleerd Thermohardend Hars Systeem
- Lage TCDk voor stabiele elektrische prestaties
- Nauwkeurige 2,55 Dk controle
- Eenvoudige fabricage met standaardprocessen
- Robuuste PTH procescapaciteit



Milieuvriendelijk
- Loodvrij proces compatibel
- RoHS-conform



Typische Toepassingen
- Antennes voor mobiele basisstations



Eigenschap RO4725JXR Richting Eenheden Conditie Testmethode
Diëlektrische Constante, εr Proces 2,55 ± 0,05 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Diëlektrische Constante, εr Ontwerp 2,64 Z   1,7 GHz - 5
GHz		 Methode voor Differentiële Fase Lengte
Verliesfactor 0,0026 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
0,0022   2,5 GHz
Thermische Coëfficiënt van εr +34 Z ppm/°C -50°C tot 150°C IPC-TM-650, 2.5.5.5
Volume Weerstand (0,030") 2,16 X 10^8   MΩ•cm COND A IPC-TM-650, 2.5.17.1
Oppervlakte Weerstand (0,030") 4,8 X 10^7   MΩ COND A IPC-TM-650, 2.5.17.1
PIM -166   dBc 50 ohm
0,060”		 43dBm
1900MHz
Elektrische Sterkte (0,030”) 630 Z V/mil   IPC-TM-650, 2.5.6.2
Buigsterkte MD 121 (17,5)   MPa
(kpsi)		 RT ASTM D790
CMD 92 (13,3)
Dimensionale Stabiliteit <0,4 X,Y mm/m na etsen
+E2/150°C		 IPC-TM-650, 2.4.39A
Coëfficiënt van Thermische
Expansie		 13,9 X ppm/°C -55 TOT 288°C IPC-TM-650, 2.1.24
19,0 Y
25,6 Z
Thermische Geleidbaarheid 0,38 Z W/mK° 50°C ASTM D5470
Vocht Absorptie 0,24%   % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Tg >280   °C   IPC-TM-650, 2.4.24
Td 439   °C   ASTM D3850
Dichtheid 1,27   gm/cm3   ASTM D792
Koper Peel Sterkte 8,5   pli 1 oz LoPro EDC IPC-TM-650 2.4.8
Ontvlambaarheid N.v.t.       UL94
Loodvrij Proces Compatibel JA
