F4BME255 Substraat met hoge frequentie, bekleed met koper

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000PCS per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

F4BME255

Laminaat dikte:

0,8 - 12 mm

Laminaat formaat:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm 300X250mm; 350X380mm; 500X500mm; 840X840mm

Koperen gewicht:

0,5 oz (0,018 mm); 1 oz (0,035 mm);

Markeren:

F4BME255 hoogfrequente koperlaminaat

koperen plaat voor RF-toepassingen

met een vermogen van niet meer dan 50 W

Productbeschrijving

F4BME255 wordt vervaardigd met behulp van glasvezelstof, polytetrafluoroethyleen (PTFE) hars en PTFE-folie door middel van een wetenschappelijk geformuleerd proces en strikte perstechnieken.De elektrische prestaties zijn verbeterd in vergelijking met F4B., dat voornamelijk tot uiting komt in een breder dielectrisch constantebereik, lager dielectrisch verlies, verhoogde isolatieweerstand en verbeterde stabiliteit,een levensvatbaar alternatief voor vergelijkbare internationale producten.

F4BM en F4BME hebben dezelfde dielectrische laag, maar verschillen in de gebruikte koperen folie: F4BM is gekoppeld aan ED-koperen folie, geschikt voor toepassingen zonder PIM-vereisten;F4BME wordt gecombineerd met omgekeerd behandelde RTF-koperfolie, met uitstekende PIM-prestaties, nauwkeuriger sturing van het circuit en een lager geleiderverlies.

F4BM en F4BME bereiken een precieze dielectrische constante controle door de verhouding tussen PTFE en glasvezelstof aan te passen, waardoor een laag verlies wordt gewaarborgd en tegelijkertijd de dimensionale stabiliteit van het materiaal wordt verbeterd.Een hogere dielektrische constante komt overeen met een hogere verhouding van glasvezel, wat resulteert in een betere dimensionale stabiliteit, een lagere coëfficiënt van thermische uitbreiding (CTE), een verbeterde thermische driftprestatie en een relatief verhoogd dielectriciteitsverlies.

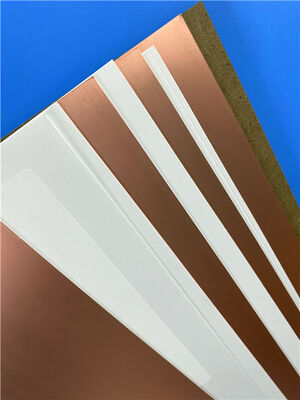

F4BME255 Substraat met hoge frequentie, bekleed met koper 0

Productkenmerken

DK selecteerbaar van 2,17 tot en met 3.0, met aanpasbare DK-opties
Lage verliezen
F4BME gecombineerd met RTF-koperfolie voor uitstekende PIM-prestaties
Diverse grootteopties voor kostenefficiëntie
Stralingsbestendigheid, lage uitgassing
Commerciële beschikbaarheid, grote productie, kosteneffectief

Typische toepassingen

Microwave-, RF- en radarsystemen
met een vermogen van niet meer dan 10 kW
Elektrische splijtmachines
voedingsnetwerken, antennes voor een gefasseerd systeem
Andere apparaten voor het vervaardigen van radio- en televisietoestellen

Technische parameters van het product				Productmodel en gegevensblad
Productkenmerken		Testomstandigheden	Eenheid	F4BME255
Dielektrische constante (typisch)		10 GHz	/	2.55
Dielektrische constante tolerantie		/	/	±0.05
Verlies Tangent (typisch)		10 GHz	/	0.0013
Verlies Tangent (typisch)		20 GHz	/	0.0018
Dielectrische constante temperatuurcoëfficiënt		-55°C ∼150°C	PPM/°C	-110
Peelsterkte		1 OZ F4BM	N/mm	> 18
Peelsterkte		1 OZ F4BME	N/mm	> 16
Volumeweerstand		Standaardvoorwaarde	MΩ.cm	≥ 6 × 10^6
Oppervlakteweerstand		Standaardvoorwaarde	MΩ	≥ 1 × 10^6
Elektrische sterkte (Z-richting)		5 kW,500 V/s	KV/mm	> 25
Afbrekingsspanning (XY-richting)		5 kW,500 V/s	KV	> 34
Coëfficiënt van thermische uitbreiding	XY-richting	-55°C tot 288°C	ppm/oC	16, 21
Coëfficiënt van thermische uitbreiding	Z-richting	-55°C tot 288°C	ppm/oC	173
Thermische spanning		260°C, 10s,3 keer		Geen ontlasten
Wateropname		20 ± 2 °C, 24 uur	%	≤ 0.08
Dichtheid		Kamertemperatuur	g/cm3	2.25
Langdurige werktemperatuur		Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260
Warmtegeleidbaarheid		Z-richting	W/(M.K)	0.33
PIM		Alleen van toepassing op F4BME	dBc	≤ 15
Ontvlambaarheid		/	UL-94	V-0
Materiële samenstelling		/	/	PTFE, glasvezelstof F4BM gekoppeld aan ED-koperfolie, F4BME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.
