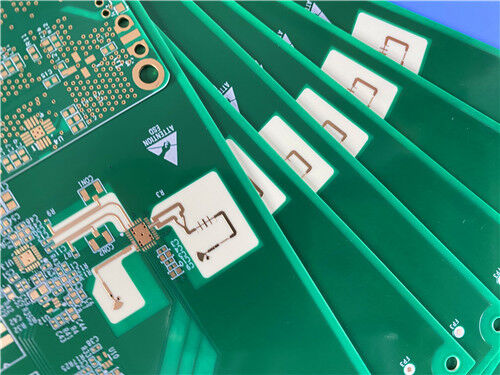

Hoogwaardige RO4533 PCB 20mil 2-laag lage verliesoplossing

Deze 2-laags stijve RF-PCB is gebouwd met Rogers RO4533, een keramisch gevuld, glasversterkt koolwaterstofmateriaal, en heeft een Immersion Gold-oppervlakteafwerking. Deze PCB voldoet aan de kwaliteitsnormen van IPC-Klasse 2 en biedt consistente en betrouwbare prestaties voor kritieke toepassingen zoals antennes van basisstations voor mobiele infrastructuur en WiMAX-antennenetwerken. Met een focus op lage verliezen, dimensionale stabiliteit en compatibiliteit met standaard productieprocessen, onderscheidt het zich als de beste keuze voor ingenieurs en inkoopteams die op zoek zijn naar een betaalbaar, krachtig substraat voor microstrip-antenneprojecten voor mobiele infrastructuur.

PCBSpecificatieS

PCB-stapel-Configuratie

RO4533-substraat: de sleutel tot hoogwaardige antenneoplossingen met weinig verlies

Rogers RO4533-laminaat is de hoeksteen van de uitzonderlijke prestaties van onze PCB's, speciaal ontworpen om te voldoen aan de eisen van microstrip-antennetoepassingen voor mobiele infrastructuur:

Rogers RO4533-laminaten zijn met keramiek gevulde, glasvezelversterkte materialen op koolwaterstofbasis die de gecontroleerde diëlektrische constante, prestaties met laag verlies en een uitstekende passieve intermodulatierespons leveren die vereist is voor microstrip-antennetoepassingen in mobiele infrastructuur. Deze laminaten zijn volledig compatibel met conventionele FR-4- en loodvrije soldeerbewerkingen bij hoge temperaturen, waardoor de speciale behandeling die traditionele PTFE-gebaseerde laminaten vereisen voor de voorbereiding van geplateerde gaten overbodig wordt. Als betaalbaar alternatief voor meer conventionele PTFE-antennetechnologieën stelt RO4533 ontwerpers in staat de prijs en prestaties van hun antennes in evenwicht te brengen. Bovendien zijn RO4533-laminaten verkrijgbaar in halogeenvrije versies om te voldoen aan de strengste “groene” milieunormen.

De harssystemen van RO4533 diëlektrische materialen zijn ontworpen om de noodzakelijke eigenschappen te bieden voor optimale antenneprestaties. De thermische uitzettingscoëfficiënten (CTE's) in zowel de X- als de Y-richting zijn vergelijkbaar met die van koper, waardoor de spanningen in de antenne van de printplaat worden verminderd. De typische glasovergangstemperatuur van RO4533-materialen overschrijdt 280°C (536°F), wat leidt tot een lage Z-as CTE en uitstekende betrouwbaarheid van het plateren door gaten.

Belangrijkste kenmerken van RO4533-printplaat

RO4533 biedt uitstekende elektrische en mechanische functies die specifiek zijn afgestemd op antennetoepassingen voor mobiele infrastructuur, waaronder:

Diëlektrische constante (Dk): 3,3 bij 10GHz – Zorgt voor gecontroleerde, stabiele signaalvoortplanting voor antennetoepassingen

Dissipatiefactor: 0,0025 bij 10GHz – Laag diëlektrisch verlies, wat van cruciaal belang is voor het behoud van signaalintegriteit en antenne-efficiëntie

Thermische uitzettingscoëfficiënt (CTE): X-as 13 ppm/°C, Y-as 11 ppm/°C, Z-as 37 ppm/°C – Op koper afgestemde X/Y CTE vermindert thermische spanning in antenne-PCB's

Glasovergangstemperatuur (Tg): >280°C – Ondersteunt verwerking bij hoge temperaturen en betrouwbare werking in zware omstandigheden

Lage vochtopname: 0,02% – Verbetert de betrouwbaarheid in vochtige bedrijfsomstandigheden, waardoor het ideaal is voor buitenantennes

Thermische geleidbaarheid: 0,6 W/mK – Faciliteert efficiënte warmteafvoer, waardoor de vermogensverwerking voor antennesystemen wordt verbeterd

Belangrijkste voordelen van RO4533-printplaat

Het RO4533-substraat biedt talloze voordelen voor ingenieurs en fabrikanten van antennes voor mobiele infrastructuur, waaronder:

Laag verlies, lage Dk en lage PIM-respons – Geschikt voor een breed scala aan antennetoepassingen voor mobiele infrastructuur

Thermohardend harssysteem – Compatibel met standaard PCB-fabricageprocessen, waardoor de productiecomplexiteit en -kosten worden verminderd

Uitstekende maatvastheid – Levert hogere opbrengsten op grotere paneelformaten, waardoor de productie-efficiëntie wordt geoptimaliseerd

Uniforme mechanische eigenschappen – Behoudt zijn mechanische vorm tijdens het hanteren, waardoor consistente antenneprestaties worden gegarandeerd

Hoge thermische geleidbaarheid – Verbetert de vermogensverwerkingsmogelijkheden, waardoor de betrouwbaarheid van antennes in toepassingen met hoog vermogen wordt vergroot

Toepassingen

Onze RO4533 2-laags RF-PCB is speciaal ontworpen voor hoogwaardige mobiele infrastructuurtoepassingen met weinig verlies, waaronder:

-Mobiele infrastructuurbasisstationantennes

-WiMAX-antennenetwerken

Artworkformaat en beschikbaarheid

Artworkformaat: Geleverd in Gerber RS-274-X – Het industriestandaardformaat voor PCB-productie, dat compatibiliteit met alle belangrijke ontwerp- en fabricagesoftware garandeert en een betrouwbare productie garandeert.

Beschikbaarheid: Wereldwijd – We bieden wereldwijde verzending om te voldoen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met levertijden die voldoen aan de industrienormen.
