Meerlaagse PCB RO3003 Blind Gaten 1,66 mm Dikte met ENIG

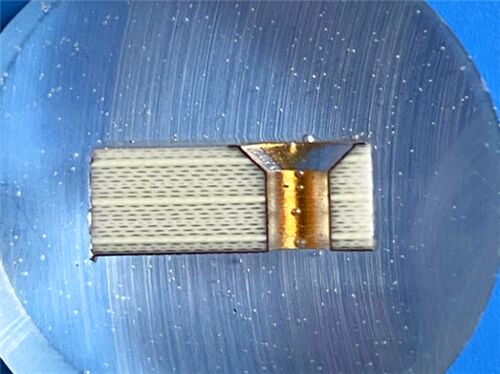

Dit 10-lagige PCB wordt vervaardigd door 5 stukken RO3003-kernplaten te lamineeren met FR28 PP-platen, met een oppervlakteafwerking van Immersion Gold (ENIG).Geconfigureerd met 1 oz afgewerkt koper per laag en een geperste dikte van 1.66mm, het heeft een dubbelzijdig ontwerp zonder soldeermasker of zijdeplaat. Dit PCB heeft een afmeting van 75 mm × 63 mm per eenheid (1 PCS) en bevat blinde vias (L7-L10, L9-L10).Om te voldoen aan de eisen van hoogfrequente toepassingen, RO3003 met keramiek gevulde PTFE-composites en FR28 fastRise prepreg leveren synergetisch uitzonderlijke elektrische stabiliteit, weinig verlies en betrouwbare tussenlaagbinding,die voldoen aan de prestatievereisten van hoogfrequente automobielradarsystemen en RF-systemen.

PCB-specificaties

RO3003 Inleiding tot het materiaal

RO3010-materialen zijn met keramiek gevulde PTFE-composites die zijn ontworpen voor commerciële microgolf- en RF-toepassingen en die een uitzonderlijke elektromechanische stabiliteit bieden tegen concurrerende kosten.Kernkenmerken zijn::

- Superieure dimensionale stabiliteit: X/Y-as CTE van 17 ppm/°C, perfect afgestemd op koper, waardoor minimale etch krimp (minder dan 0.5 mils per inch na etsen en bakken) en uitstekende structurele consistentie.

- Betrouwbare thermische prestaties: Z-as CTE van 24 ppm/°C, met uitstekende betrouwbaarheid van de door-gat geplateerde boor, zelfs in extreme thermische omgevingen, geschikt voor hoge temperatuur-operatiescenario's.

-Stabile dielektrische eigenschappen: de dielektrische constante (Dk) behoudt een hoge stabiliteit bij temperatuurschommelingen en ondersteunt een consistente signaaloverdracht in hoogfrequente banden.

-Flexibele verwerkbaarheid: vervaardigd volgens standaard PTFE-PCB-verwerkingstechnieken (met kleine wijzigingen),compatibel met meerlagige ontwerpen met verschillende Dk-materialen zonder warpage- of betrouwbaarheidsproblemen.

FR28 fastRise Prepreg

FR28 fastRiseTM is een hoogwaardige thermosettingpreprepreg die is ontworpen voor laagverlies tussenlaagbinding in hoogfrequente circuits, waardoor 77 GHz automotive radar toepassingen mogelijk zijn.

-Ultra-Low Loss: Toont het laagste verlies onder thermosettingprepregs, waardoor de signaaladmentuering in high-speed digitale/RF circuits wordt geminimaliseerd.

- Niet-versterkt ontwerp: elimineert scheefte en variatie van het signaal, waardoor een hoge fideliteit van de transmissie in hoogfrequente systemen wordt gewaarborgd.

- Breed compatibel: verbindt naadloos met PTFE, epoxy, low-flow epoxy, LCP, polyimide en koolwaterstofmaterialen, ideaal voor integratie met RO3003-kernplaten.

-Low-Temperature Laminatie: verharding bij 215°C (420°F), waardoor 5+ opeenvolgende laminacties mogelijk zijn bij lagere temperaturen dan FEP/PFA,het verminderen van door het proces veroorzaakte variaties en het ondersteunen van resistieve folie toepassingen.

- Procesversatiliteit: Flexibel in de prepregfase voor laserablatie, folielaminering en geleidende impregnatie van pasta, waardoor gestapelde / gestapelde microvia-ontwerpen en onderverbinding van onderverband gemakkelijker worden gemaakt.

-Hoge betrouwbaarheid: slaagt voor strenge betrouwbaarheidstests (IST, HATS, CAF) in combinatie met stabiele dielectrische materialen, waardoor langdurige prestaties worden gewaarborgd in moeilijke omgevingen.

Kwaliteit en toepassingsgebied

Dit 10-lagers PCB voldoet aan strenge RF/microwave productie normen, met Immersion Gold afwerking die uitstekende geleidbaarheid, soldeerbaarheid en corrosiebestendigheid garandeert.

Typische toepassingen omvatten 77 GHz-automarktradarsystemen, hoogfrequente communicatieapparaten, RF-ontvangers en precisie-microgolfmodules.en commerciële RF-apparatuur waarvoor een stabiele elektrische prestatie vereist isDit PCB is wereldwijd verkrijgbaar en ondersteunt de behoeften van wereldwijde hoogfrequente elektronicaprojecten en zorgt voor tijdige levering.
