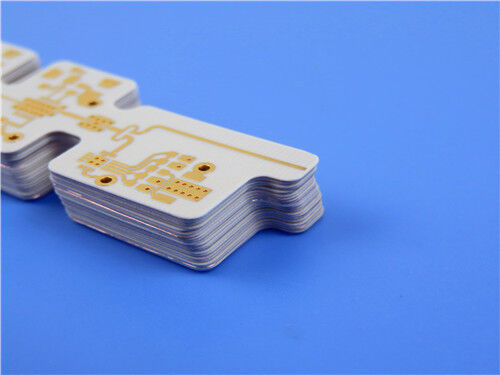

Rogers RO4003C Low Profile PCB 0.5mm 20um Via Plating

Dit dubbellagig stijf PCB gebruiktRogers RO4003C Low Profile (LoPro)Met een buitenbekleding van 1 oz (1,4 mils), een afgeronde dikte van 0,5 mm en 20 μm via bekleding, levert het een stabiele elektrische prestatie, een superieure signaalintegriteit,en hoogprecisieproductieDe geavanceerde eigenschappen met een laag verlies maken het ideaal voor hoogfrequente digitale toepassingen, cellulaire basisstationcomponenten, satelliet-LNB's en RFID-tags.

PCB-gegevens

PCB-opstapeling

Artwork Type

De voor de PCB-fabricage verstrekte illustraties voldoen strikt aan het Gerber RS-274-X-formaat, het door de industrie erkende standaardprotocol voor het verzenden van PCB-fabricagegevens.

KwaliteitStandaard

Deze PCB voldoet strikt aan de IPC-Klasse-2-norm, een wereldwijd erkende benchmark voor printplaten.elektrische prestaties, en operationele betrouwbaarheid, waardoor het goed geschikt is voor de meeste commerciële en industriële toepassingen die consistente operationele stabiliteit en matige betrouwbaarheid vereisen.

Beschikbaarheid

Wij bieden betrouwbare logistieke en verzenddiensten om de tijdige levering van producten aan klanten in verschillende landen en regio's te garanderen,met de mogelijkheid om te voldoen aan de eisen van zowel kleine als grote batchorders.

Inleiding tot RO4003C laagprofielbasismateriaal

Rogers RO4003C LoPro-laminaat maakt gebruik van de eigen Rogers-technologie, die het mogelijk maakt omgekeerd behandelde folie te binden aan de standaard RO4003C-dielektrische.het verbeteren van het inbrengverlies en de signaalintegrititeit met behoud van alle gunstige kenmerken van het standaard RO4003C-laminaatsysteemAls koolwaterstof keramische laminaat is RO4003C LoPro ontworpen om superieure hoogfrequente prestaties en kostenefficiënte circuitfabricage te leveren.Het is een materiaal met een laag verlies dat verenigbaar is met standaard epoxy/glas (FR-4) productieprocessen en dat de noodzaak van gespecialiseerde preparatie (e) elimineert.Het gebruik van de methode is in de meeste gevallen mogelijk door middel van de toepassing van de volgende methoden:

Belangrijkste kenmerken van RO4003C Low Profile

Belangrijkste voordelen

- Een lager invoegverlies ondersteunt het ontwerp van systemen met een hogere bedrijfsfrequentie (meer dan 40 GHz)

- Verminderde prestaties van passieve intermodulatie (PIM), waardoor het ideaal is voor basisstationantennes

- Verbeterde thermische prestaties door verminderd geleiderverlies

-Mogelijkheden voor het maken van meerlaags PCB's

- Biedt uitzonderlijke ontwerpflexibiliteit om aan diverse toepassingsvereisten te voldoen

- Compatibel met verwerkingen bij hoge temperatuur

- Voldoet aan de relevante milieuregels en -vereisten

- Vertoont weerstand tegen de vorming van geleidende anodische filamenten (CAF)

Typische toepassingen

- Digitale toepassingen: servers, routers en highspeed backplanes

- antennes en vermogenversterkers voor cellulaire basisstations

-Low Noise Blocks (LNB's) voor satellieten voor directe uitzending

-Radio Frequency Identification (RFID) -tags

Conclusies

Dit PCB met twee lagen vertegenwoordigt een hoogtepunt van technische precisie.het combineren van Rogers' eigen RO4003C LoPro materiaalwetenschappen met strenge productiestandaarden om ongeëvenaarde prestaties te leveren in missie-kritieke communicatie- en signaalverwerkingsapplicaties.
