RT duroid 6035HTC PCB Rogers 30mil Substraat met Immersion Silver

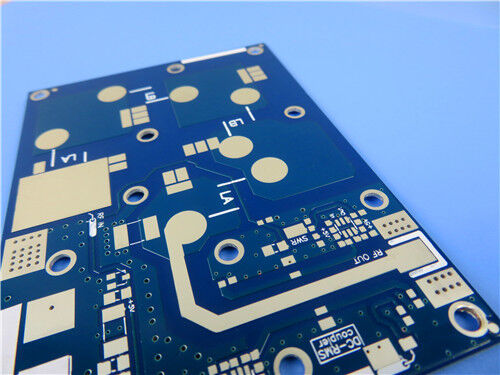

Ontworpen voor veeleisende RF- en microgolfomgevingen, maakt dit dubbelzijdige stijve PCB gebruik van RogersNT1vervaardiging“een geavanceerd met keramiek gevulde PTFE-composite” om een superieure warmteafvoer, uitzonderlijk lage transmissiverliezen en duurzame operationele betrouwbaarheid te bieden.Built volgens strenge fabricagetoxisten, voldoet het aan de kritieke prestatievereisten van geavanceerde RF-componenten en zorgt voor een robuuste functionaliteit in uitdagende industriële en telecommunicatie-toepassingen over de hele wereld.

PCB-specificaties

PCB'sOpstapelen

Naleving van de kwaliteitsnormen en beschikbaarheid

In termen van fabricageconformiteit en beschikbaarheid, neemt de PCB het Gerber RS-274-X-formaat voor de fabricage van illustraties aan,het standaardprotocol voor de industrie voor het verzenden van PCB-productiegegevensHet voldoet strikt aan de IPC-Klasse 2-norm, een wereldwijd erkende maatstaf die strenge eisen stelt aan PCB-kwaliteit, betrouwbaarheid en prestaties.dit PCB is wereldwijd verkrijgbaar, die zowel prototyping in kleine batches als productie in grote hoeveelheden kan ondersteunen om aan de uiteenlopende behoeften van wereldwijde klanten te voldoen.

Rogers RT/duroïde 6035HTC Inleiding

Rogers RT/duroid 6035HTC is een met keramiek gevulde PTFE composietsubstraat dat speciaal is ontwikkeld voor RF- en microgolftoepassingen met een hoog vermogen.met inbegrip van 2.4 keer de thermische geleidbaarheid van de RT/duroid 6000-serie, ED/omgekeerd behandeld koperen folie voor thermische stabiliteit op lange termijn,en een geavanceerd vulsysteem dat de boorvermogen verbetert, waardoor de productiekosten worden verlaagd in vergelijking met aluminium gevulde hoogwarmtelaminaat.

Belangrijkste kenmerken

Voordelen

De belangrijkste prestatievoordelen van het Rogers RT/duroïde 6035HTC-substraat vertalen zich in tastbare voordelen voor PCB, waaronder:

-Hoge thermische geleidbaarheid, die een efficiënte warmteafvoer voor componenten met een hoog vermogen mogelijk maakt.

- Verbeterde dielektrische warmteafvoer, waardoor de werktemperaturen in krachtige toepassingen effectief worden verlaagd.

- Superieure hoogfrequente prestaties met minimale invoegverlies, waardoor optimale signaalintegriteit wordt gewaarborgd.

- Uitstekende thermische stabiliteit van kopersporen, die een consistente werking op lange termijn en een verbeterde betrouwbaarheid ondersteunt.

Doeltoepassingen

Met behulp van de geavanceerde eigenschappen van de Rogers RT/duroïde 6035HTC is dit dubbelzijdige PCB de ideale oplossing voor RF- en microgolfsystemen met een hoog vermogen, waaronder:

- RF- en microgolfversterkers met een hoog vermogen: geschikt voor verschillende versterkingsscenario's met een hoog vermogen op het gebied van communicatie en industrie.

-RF-componenten: van toepassing op kerncomponenten van RF-systemen, waaronder vermogenversterkers, koppelers, filters, combinatoren en vermogensafdelers.

Conclusies

Deze dubbelzijdige stijve PCB is een zeer betrouwbare technische oplossing voor RF- en microgolftoepassingen met een hoog vermogen.Het ondersteunt prototyping in kleine batches en productie in grote hoeveelheden., die een robuuste, kosteneffectieve optie biedt voor professionele RF-projecten en tegelijkertijd voldoet aan de strenge prestatievereisten van veeleisende communicatie- en industriële microgolfsystemen.
