Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| PCB-formaat: | 80 mm x 300 mm = 1 stuk | Bord type: | Hoogfrequente printplaat, microgolfprintplaat |
|---|---|---|---|
| Lagen tellen: | 2 lagen | PCB-dikte: | 0,9mm ±0,12 |
| Koper gewicht: | 1 ons | Oppervlakteafwerking: | HASL Pb vrij |
| Hoog licht: | HASL dubbelzijdige microgolfprintplaat,geen zeefdruk microgolfprintplaat,0.8mm Rogers PCB Board |
||

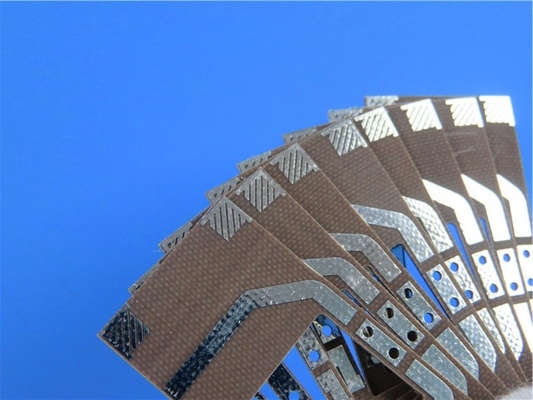

DiClad 870 microgolfprintplaat met HASL Dubbelzijdig 31mil 0.8mmDikgeen soldeer Maks geen zeefdruk
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige microgolf-PCB gebouwd op 31mil DiClad 870-substraten.Het is een eenvoudige printplaat zonder soldeermasker of zeefdruk.De oppervlakteafwerking van pads wordt beschermd door hete lucht soldeerniveau (HASL), loodvrij type.Het heeft een bordmaat van 30 mm x 80 mm, 1oz koper afgewerkt.
Alle open-kortsluittesten en strikte naleving van IPC-Klasse-II-normen worden vóór verzending op de printplaten uitgevoerd.Ze zijn vacuüm verpakt met een doos van 12 kg en een zak met 25 planken voor verzending.
PCB-parameters
| PCB-GROOTTE | 80 mm x 300 mm = 1 stuk |
| BOARD TYPE | Hoogfrequente printplaat, microgolfprintplaat |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Doorlopende componenten | NVT |
| LAAG OPSTAPELEN | koper ------- 17um(0.5 oz)+plaat toplaag |
| DiClad 870, 0,787 mm | |
| koper ------- 17um(0.5 oz)+plaat botlaag | |
| TECHNOLOGIE | |
| Minimale tracering en ruimte: | 15 mil / 15 mil |
| Minimale / maximale gaten: | 0,9 mm / 0,9 mm |
| Aantal verschillende gaten: | 1 |
| Aantal boorgaten: | 4 |
| Aantal gefreesde sleuven: | 1 |
| Aantal interne uitsparingen: | 1 |
| Impedantiecontrole: | nee |
| Aantal Gouden vinger: | 0 |
| BOARD MATERIAAL | |
| Glas Epoxy: | DiClad 870, 0,787 mm |
| Eindfolie extern: | 1 ons |
| Eindfolie intern: | 1 ons |
| Definitieve hoogte van PCB: | 0,9mm ±0,12 |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | HASL Pb vrij |
| Soldeermasker van toepassing op: | NVT |
| Kleur soldeermasker: | NVT |
| Type soldeermasker: | NVT |
| CONTOUR/SNIJDEN | Routing |
| MARKERING | |
| Kant van componentlegenda | NVT |
| Kleur van componentlegenda | NVT |
| Fabrikantnaam of logo: | NVT |
| VIA | Geplateerd doorgaand gat (PTH), minimale maat 0,9 mm. |
| BRANDBAARHEIDSBEOORDELING | 94V-0 |
| AFMETING TOLERANTIE | |
| Overzicht Dimensie: | 0.0059" |
| Bordbeplating: | 0,0029" |
| boor tolerantie: | 0,002" |
| TESTEN | 100% elektrische test vóór verzending |
| TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC etc |
| SERVICEGEBIED | Wereldwijd, wereldwijd. |
