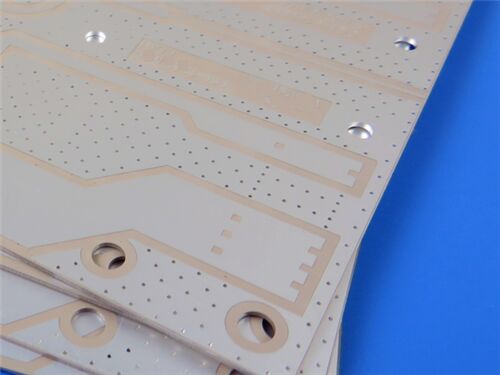

Deze 2-laags starre printplaat (PCB) is vervaardigd met Rogers RO3010 als kernsubstraat en heeft een Immersion Silver oppervlakteafwerking. Uitgerust met 1oz (1,4 mils) kopergewicht op de buitenste lagen, een afgewerkte borddikte van 0,5 mm en een via platingdikte van 20 μm, levert de PCB stabiele elektrische prestaties en nauwkeurige productkwaliteit, waardoor deze zeer geschikt is voor een breed scala aan hoogfrequente en draadloze elektronische toepassingen.
PCB Specificaties
| Specificaties |
Details |
| Basismateriaal |
RO3010 |
| Aantal lagen |
2-laags |
| Afmetingen bord |
102 mm x 63 mm per eenheid |
| Minimale trace/afstand |
5/7 mils |
| Minimale gatgrootte |
0,4 mm |
| Blinde via's / begraven via's |
Niet inbegrepen |
| Afwerkte borddikte |
0,5 mm |
| Afwerkt kopergewicht |
1 oz (1,4 mils) op buitenste lagen |
| Via platingdikte |
20 μm |
| Oppervlakteafwerking |
Immersion Silver |
| Bovenste silkscreen |
Niet gebruikt |
| Onderste silkscreen |
Niet gebruikt |
| Bovenste soldeermasker |
Niet gebruikt |
| Onderste soldeermasker |
Niet gebruikt |
| Kwaliteitscontrole |
100% elektrische tests uitgevoerd voor verzending |
PCB Stack-up
| Stack-up laag |
Specificatie |
| Koperlaag_1 |
35 μm |
| Rogers RO3010 Substraat |
20 mil (0,508 mm) |
| Koperlaag_2 |
35 μm |
Artwork Type
Het artwork dat wordt aangeleverd voor de productie van PCB's voldoet aan het Gerber RS-274-X formaat, het industriestandaard protocol voor het verzenden van PCB-fabricagegegevens.
Kwaliteit Standaard
Deze PCB voldoet aan de IPC-Klasse-2 standaard, een breed erkende industriële benchmark voor printplaten. IPC-Klasse-2 definieert de vereisten voor PCB-kwaliteit, prestaties en betrouwbaarheid, waardoor deze geschikt is voor de meeste commerciële en industriële toepassingen die consistente prestaties en matige betrouwbaarheid vereisen.
Beschikbaarheid
Deze PCB is wereldwijd beschikbaar. Wij bieden betrouwbare logistieke en verzendservices om tijdige levering aan klanten in verschillende landen en regio's te garanderen, ter ondersteuning van zowel kleine als grote bestellingen. Of het nu gaat om regionale elektronicabedrijven, onderzoeksinstellingen of wereldwijde technologieondernemingen, wij bieden een consistente levering en professionele after-sales ondersteuning om aan diverse marktvereisten te voldoen.
Introductie tot RO3010 Basismateriaal
Rogers RO3010 geavanceerde circuitmaterialen zijn keramisch gevulde PTFE-composieten die een hogere diëlektrische constante bieden met superieure stabiliteit. Als kosteneffectieve producten bieden ze uitzonderlijke mechanische en elektrische stabiliteit, wat het ontwerp van breedbandcomponenten vereenvoudigt en hun gebruik mogelijk maakt in een breed scala aan toepassingen over een uitgebreid frequentiebereik. De inherente kenmerken van dit materiaal maken RO3010 laminaten zeer geschikt voor miniaturisatie van circuits.
Belangrijkste kenmerken van RO3010
| Belangrijkste kenmerken |
Specificaties |
| Diëlektrische constante (Dk) |
10,2 +/- 0,30 bij 10 GHz/23°C |
| Dissipatiefactor |
0,0022 bij 10 GHz/23°C |
| Thermische uitzettingscoëfficiënt (CTE) |
13 ppm/°C (X-as), 11 ppm/°C (Y-as), 16 ppm/°C (Z-as) (-55 tot 288 °C) |
| Td Waarde |
> 500°C |
| Thermische geleidbaarheid |
0,95 W/mK |
| Vochtgehalte |
0,05% |
| Bedrijfstemperatuurbereik |
-40°C tot +85°C |
Voordelen
-Het materiaal vertoont uitstekende dimensionale stabiliteit, met een thermische uitzettingscoëfficiënt die compatibel is met koper
-Concurrerende prijzen voor laminaten, waardoor het ideaal is voor productieprocessen met grote volumes
-ISO 9001 gecertificeerd, wat zorgt voor consistente kwaliteit en betrouwbare prestaties
-Compatibel met meerlaagse bordontwerpen, wat veelzijdige toepassingsmogelijkheden biedt
Typische toepassingen
- Automotive radar toepassingen
- Globale positioneringssatellietantennes
- Mobiele telecommunicatiesystemen – eindversterkers en antennes
- Patchantennes voor draadloze communicatie
- Direct broadcast satellieten
- Datalinks op kabelsystemen
- Afstandsmeters
- Power backplanes
Conclusie
Deze PCB is zeer geschikt voor professionals, organisaties, R&D-instellingen en technologieondernemingen die betrokken zijn bij de productie van automotive radar, GPS-antennes, mobiele telecommunicatie en andere draadloze/hoogfrequente apparatuur. Met wereldwijde beschikbaarheid, strenge elektrische tests voor verzending en flexibele orderondersteuning voldoet deze aan de gespecialiseerde hoogwaardige behoeften van elektronische ondernemingen wereldwijd, en dient als een betrouwbare oplossing voor veeleisende toepassingen door gebruik te maken van het hoogwaardige RO3010-materiaal.
