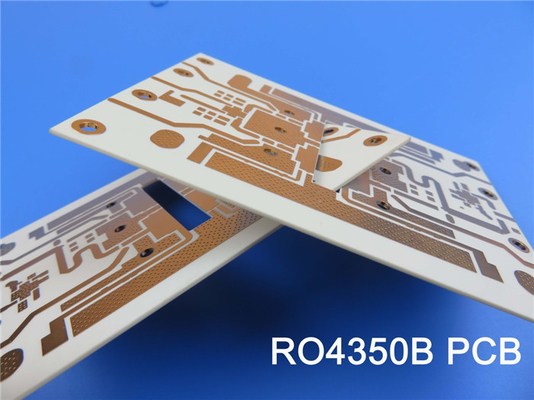

Rogers RO4350B PCB-materiaal ENEPIG oppervlakteafwerking

De Rogers RO4350B PCB is een geavanceerde oplossing die uitzonderlijke elektrische prestaties combineert met kosteneffectieve productie.het maakt het een ideale keuze voor een breed scala aan toepassingen met hoge frequentie en hoge prestaties.

In het hart van deze PCB is het exclusieve Rogers RO4350B materiaal,een geweven glas versterkt koolwaterstof/keramisch composiet dat prestaties biedt die gelijkwaardig zijn aan die van PTFE/geweven glas en tegelijkertijd het gebruikelijke verwerkingsgemak biedt van standaard epoxy/glasDeze unieke materiaalcompositie stelt de RO4350B-PCB in staat een consistente dielectrische constante (Dk) van 3,48 ± 0,05 bij 10 GHz/23°C en een lage dissipatiefactor van 0 te bereiken.0037 bij dezelfde frequentie en temperatuur.

Een van de belangrijkste voordelen van het RO4350B-materiaal is de uitzonderlijke dimensionale stabiliteit. De coëfficiënt van thermische uitbreiding (CTE) is 10 ppm/°C op de X-as, 12 ppm/°C op de Y-as,en 32 ppm/°C in de Z-asDit stelt de RO4350B-PCB in staat een uitstekende dimensionale stabiliteit te behouden.een kritische eigenschap voor de constructie van gemengde dielectrische meerlagige platenBovendien zorgt de lage CTE van de Z-as van de RO4350B-laminaat voor een betrouwbare gehalte van de doorlopende gaten, zelfs bij ernstige thermische schoktoepassingen.

Een ander opmerkelijk kenmerk van het RO4350B-materiaal is de hoge glazen overgangstemperatuur (Tg) van meer dan 280 ° C (536 ° F).Dit zorgt ervoor dat de uitbreidingskenmerken van het PCB stabiel blijven over een breed bereik van verwerkingstemperaturenBovendien draagt de lage waterabsorptie van het materiaal van 0,06% bij aan de algehele betrouwbaarheid en prestaties.

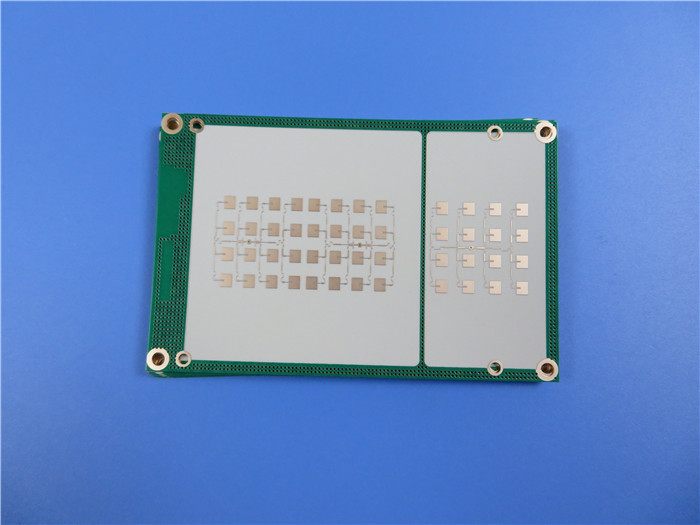

Deze Rogers RO4350B PCB is gebouwd met een 2-lagig stijf ontwerp, met 35 μm koper op zowel de bovenste als de onderste lagen, en een 0.102 mm (4 mil) Rogers RO4350B kern.98 mm x 33.22 mm, met een strakke tolerantie van ±0,15 mm. Het PCB heeft een minimale spoor/ruimte van 4/5 mil en een minimale gaatengrootte van 0,3 mm, wat zorgt voor een hoge kwaliteit en betrouwbare prestaties.

Een van de belangrijkste voordelen van de RO4350B PCB is de kosteneffectiviteit.het mogelijk maken van een economischer fabricageprocesDit maakt de RO4350B PCB een aantrekkelijke optie voor ontwerpers en ingenieurs die high-performance circuit boards nodig hebben zonder de bijbehorende premiumprijs.

De veelzijdigheid van de Rogers RO4350B PCB is duidelijk in het brede scala aan toepassingen, waaronder cellulaire basisstation antennes en vermogenversterkers, RF-identificatiemerkers,radar en sensoren voor automobielDe uitzonderlijke elektrische en mechanische eigenschappen, gecombineerd met de kosteneffectieve fabricage, maken het mogelijk om de opstelling van de satelliet te verbeteren.De RO4350B PCB is een uitstekende keuze voor ingenieurs en ontwerpers die op zoek zijn naar een betrouwbare, een kwalitatief hoogwaardige circuit board oplossing.

Kortom, de Rogers RO4350B PCB is een merkwaardige mix van prestaties en betaalbaarheid.het aanbieden aan ontwerpers en ingenieurs van een geavanceerde oplossing die voldoet aan de eisen van de huidige hoogfrequente en hoogwaardige toepassingen.
