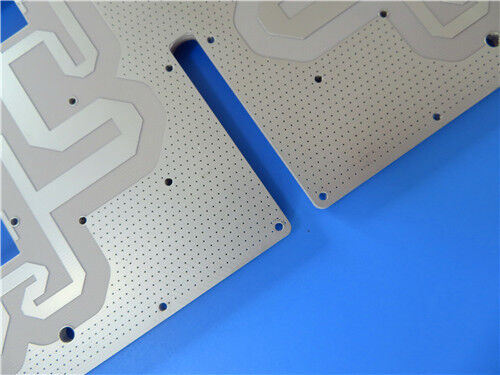

Deze printplaat is een 2-laags starre printplaat, geconstrueerd met Rogers DiClad 870 (een composiet op basis van PTFE, versterkt met geweven glasvezel) als basismateriaal, met een Immersion Silver oppervlakteafwerking. Het maakt gebruik van 1oz (1,4 mils) kopergewicht voor de buitenste lagen, met een afgewerkte plaatafmeting van 0,2 mm en een via-platingdikte van 20 μm, wat zorgt voor stabiele prestaties en nauwkeurige fabricage voor veeleisende elektronische toepassingen.
Printplaat Specificaties
| Specificaties |
Details |
| Basismateriaal |
DiClad 870 |
| Aantal lagen |
2-laags |
| Afmetingen printplaat |
112 mm x 68 mm per stuk, met een tolerantie van +/- 0,15 mm |
| Minimale Trace/Ruimte |
6/7 mils |
| Minimale gatgrootte |
0,25 mm |
| Blinde vias |
Geen |
| Afwerkte plaatafmeting |
0,2 mm |
| Afwerkt kopergewicht |
1 oz (1,4 mils) voor buitenste lagen |
| Via platingdikte |
20 μm |
| Oppervlakteafwerking |
Immersion Silver |
| Top Silkscreen |
Wit |
| Bottom Silkscreen |
Geen |
| Top Soldeermasker |
Geen |
| Bottom Soldeermasker |
Geen |
| Kwaliteitscontrole |
100% elektrische test uitgevoerd voor verzending |
Printplaat Stack-up
Dit is een 2-laags starre printplaat met de volgende stack-up structuur (van boven naar beneden):
| Stack-up Laag |
Specificatie |
| Koperlaag_1 |
35 μm |
| DiClad 870 basismateriaal |
0,127 mm (5 mil) |
| Koperlaag_2 |
35 μm |
Artwork Type
Het aangeleverde artworkformaat voor het printplaatproductieproces is Gerber RS-274-X, wat het industriestandaardformaat is voor printplaatfabricagedata.
Geaccepteerde Standaard
Deze printplaat voldoet aan de IPC-Class-2 standaard, een veelgebruikte industriestandaard voor printplaten. IPC-Class-2 specificeert vereisten voor de kwaliteit, prestaties en betrouwbaarheid van printplaten, geschikt voor de meeste commerciële en industriële toepassingen waar consistente prestaties en gematigde betrouwbaarheid vereist zijn.
Beschikbaarheid
Deze printplaat is wereldwijd verkrijgbaar. Wij bieden betrouwbare logistieke en leveringsdiensten om tijdige verzending naar klanten in verschillende landen en regio's te garanderen, ter ondersteuning van zowel kleine als grote bestellingen. Of het nu gaat om regionale elektronicabedrijven, onderzoeksinstellingen of wereldwijde technologiebedrijven, wij kunnen een consistente levering en professionele after-sales ondersteuning bieden om aan diverse markteisen te voldoen.
Introductie tot DiClad 870 Basismateriaal
Rogers DiClad 870 laminaten zijn composieten op basis van PTFE, versterkt met geweven glasvezel, ontworpen voor gebruik als printplaat substraten. In vergelijking met andere laminaten in de DiClad-serie, gebruikt DiClad 870 minder lagen geweven glasvezel en een hogere verhouding aan PTFE-gehalte, waardoor het lagere diëlektrische constanten (Dk) en dissipatiefactoren kan bieden met behoud van een vergelijkbare dikte.
Belangrijkste Kenmerken van DiClad 870
| Belangrijkste Kenmerken |
Specificaties |
| Diëlektrische Constante (Dk) |
2,33 bij 10 GHz en 1 MHz, onder 50% relatieve vochtigheid (RV) |
| Dissipatiefactor |
0,0013 bij 10 GHz en 0,0009 bij 1 MHz, onder 50% RV |
| Temperatuurcoëfficiënt van Diëlektrische Constante (TcDK) |
-161 ppm/°C, variërend van -10°C tot 140°C bij 10 GHz |
| Boogweerstand |
>180 seconden |
| Vochtgehalte |
0,02% |
| Coëfficiënt van Thermische Expansie (CTE) |
17 ppm/°C (X-as), 29 ppm/°C (Y-as), 217 ppm/°C (Z-as) |
| Koper Peel Sterkte |
14 lbs/in, getest bij 288°C gedurende 10 seconden |
| Ontvlambaarheid |
UL 94-V0 klasse |
Kernvoordelen
-Laagste vochtgehalte onder composieten op basis van PTFE, wat zorgt voor stabiele prestaties in verschillende omgevingen
-Stabiele diëlektrische constante (Dk) over een breed frequentiebereik, wat consistente signaaloverdracht garandeert
-Lage Dk ondersteunt bredere lijnbreedtes, wat helpt bij het verminderen van invoegverlies en het verbeteren van signaalintegriteit
Typische Toepassingen
- Radar Feed Netwerken
- Commerciële Phased Array Netwerken
- Low Loss Basisstation Antennes
- Geleidingssystemen
- Digitale Radio Antennes
- Filters, Koppelaars en Low Noise Amplifiers (LNA's)
Conclusie
Met zijn kernvoordelen is deze printplaat een betrouwbare, hoogwaardige oplossing voor veeleisende elektronische toepassingen. Het is zeer geschikt voor professionals en entiteiten die betrokken zijn bij radar feed netwerken, basisstation antennes en bijbehorende componenten, evenals voor onderzoeks- en ontwikkelingsinstellingen en technologiebedrijven die geleidingssystemen en digitale radio antennes produceren. De wereldwijde beschikbaarheid, strenge elektrische tests voor verzending en flexibele orderondersteuning voldoen effectief aan de gespecialiseerde hoogwaardige behoeften van regionale en wereldwijde elektronicabedrijven.
