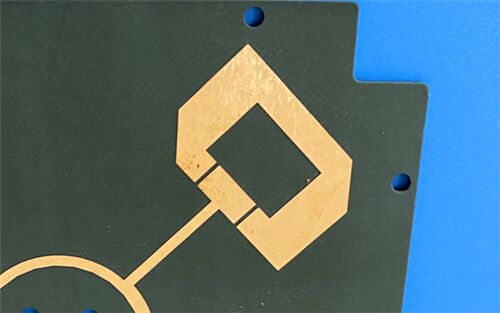

Bent u op zoek naar een krachtige 2-laags stijve RF-PCB die is ontworpen om te voldoen aan de eisen van uitdagende microgolf-, RF- en radartoepassingen? Deze 2-laags stijve RF-PCB is gebouwd met Wangling's F4BME217, een hoogwaardig PTFE-composietlaminaat, ontworpen om superieure, consistente elektrische eigenschappen te leveren en tegelijkertijd te voldoen aan de precisiebehoeften van hoogfrequente ontwerpen. Deze PCB voldoet aan de IPC-Klasse 2 kwaliteitsnormen en garandeert betrouwbare prestaties voor kritische toepassingen zoals satellietcommunicatiesystemen, basisstationantennes, faseverschuivers en phased array-antennes. Met een sterke focus op precisie, prestaties met weinig verlies en aanpassingsvermogen van het ontwerp, is het de ideale optie voor ingenieurs en inkoopteams die op zoek zijn naar een betrouwbaar, krachtig huishoudelijk substraat voor uiterst nauwkeurige RF- en microgolfprojecten.
PCB-specificaties
| Bouwartikel |
Details |
| Bordafmetingen (2-laags RF-PCB) |
102 mm x 83 mm (1 STUKS), met een nauwe tolerantie van +/- 0,15 mm om een nauwkeurige pasvorm in uw montageopstellingen te garanderen |
| Traceren en ruimte |
Minimaal 5/6 mil, waardoor een compact circuitontwerp met fijne lijnen mogelijk wordt gemaakt zonder de signaalintegriteit in gevaar te brengen |
| Minimale gatgrootte |
0,25 mm, compatibel met standaard componentmontagebehoeften voor nauwkeurig gerichte RF-toepassingen |
| Via's |
Geen blinde via's, wat het productieproces vereenvoudigt en tegelijkertijd veilige verbindingen tussen de lagen garandeert voor hoogfrequente signaaloverdracht |
| Afgewerkte plaatdikte |
1,3 mm, wat mechanische robuustheid levert en tegelijkertijd compatibel blijft met uiterst nauwkeurige RF-assemblagebehoeften |
| Koperen gewicht |
1oz (1,4 mils) op de buitenste lagen (35μm), wat een uitstekende geleiding biedt voor hoogfrequente RF- en microgolfsignalen |
| Via plaatdikte |
20 μm, voldoet aan de IPC-Klasse 2-normen om betrouwbare elektrische verbindingen en mechanische duurzaamheid in zware omgevingen te garanderen |
| Oppervlakteafwerking |
Blank koper, geoptimaliseerd voor superieure elektrische prestaties, nauwkeurige etsmogelijkheden en laag geleiderverlies in uiterst nauwkeurige RF-ontwerpen |
| Zeefdruk- en soldeermasker |
Geen zeefdruk boven of onder; geen soldeermasker aan de boven- of onderkant, waardoor een strak ontwerp wordt gegarandeerd dat is geoptimaliseerd voor hoogfrequente RF-signaalprestaties |
| Kwaliteit testen |
Vóór verzending worden 100% elektrische tests uitgevoerd, waardoor de functionaliteit wordt gegarandeerd en defecte eenheden worden geëlimineerd voor een betrouwbare inzet |
PCB-stapel-Configuratie
| Stapelcomponent |
Specificaties en beschrijving |
| Koperlaag 1 |
35μm – Zorgt voor efficiënte signaaloverdracht en thermische geleidbaarheid voor hoogfrequente RF- en microgolftoepassingen |
| F4BME217 Kern |
1,0 mm (39,37 mil) – Dient als basis voor de superieure elektrische prestaties van de PCB, ontworpen voor veeleisende RF- en microgolfprojecten |
| Koperlaag 2 |
35μm – Biedt consistente geleidbaarheid en symmetrie voor een gebalanceerde signaalstroom in hoogfrequente RF-circuits |
Artworkformaat en beschikbaarheid
Artworkformaat: Gerber RS-274-X – Het industriestandaardformaat voor PCB-productie, dat compatibiliteit met alle belangrijke ontwerp- en fabricagesoftware garandeert.
Beschikbaarheid: Wereldwijd – Wij bieden wereldwijde verzending om te voldoen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met levertijden die voldoen aan de industrienormen.

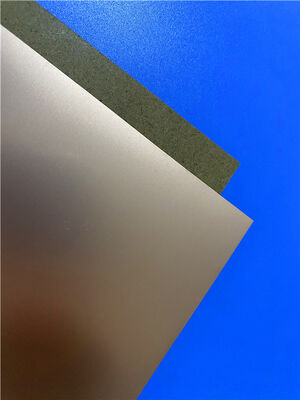

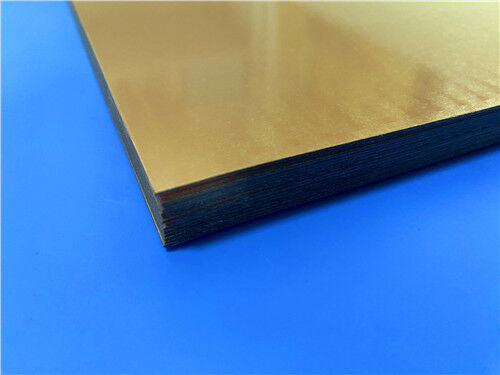

F4BME217-substraat: de sleutel tot uitzonderlijke RF-prestaties
Wangling's F4BME217 PTFE-composietlaminaat vormt de ruggengraat van de superieure prestaties van onze PCB's, ontworpen om te voldoen aan de eisen van uitdagende RF-, microgolf- en radartoepassingen:
Wangling's F4BME217 is een hoogwaardig PTFE-composietlaminaat ontwikkeld voor veeleisende RF- en microgolftoepassingen. Het is nauwkeurig samengesteld uit geweven glasvezeldoek, PTFE-hars en film en levert superieure, consistente elektrische eigenschappen. Als materiaal van de volgende generatie presteert het beter dan zijn voorgangerF4BM220met een aanzienlijke marge, wat een lager diëlektrisch verlies, een hogere isolatieweerstand en verbeterde stabiliteit biedt. Het fungeert als een betrouwbaar, krachtig binnenlands alternatief voor vergelijkbare geïmporteerde laminaten.
F4BME217 is bekleed met Reverse-Treated Foil (RTF) koper. Deze configuratie levert superieure low-PIM-prestaties (Passieve Intermodulatie), maakt nauwkeuriger etsen van fijne lijncircuits mogelijk en vermindert geleiderverlies, waardoor het ideaal is voor uiterst nauwkeurige RF- en microgolfontwerpen waarbij signaalintegriteit van het grootste belang is. In tegenstelling tot traditionele laminaten bereikt F4BME217 een balans tussen elektrische prestaties en mechanische robuustheid, waardoor het een veelzijdige optie is voor een breed scala aan hoogfrequente toepassingen.
Belangrijkste kenmerken en voordelen van F4BME217 PCB
De elektrische en mechanische eigenschappen van F4BME217 worden nauwkeurig aangepast door de verhouding van PTFE tot glasvezeldoek in het composiet aan te passen, waardoor ingenieurs een unieke ontwerpflexibiliteit krijgen:
Gecontroleerde diëlektrische constanten – Het aanpassen van de PTFE-glasvezelverhouding maakt aangepaste diëlektrische eigenschappen mogelijk, waardoor ingenieurs ontwerpen voor specifieke frequentievereisten kunnen optimaliseren
Kenmerken met laag verlies – Handhaaft een uitstekend laag diëlektrisch verlies, wat van cruciaal belang is voor het behoud van de signaalintegriteit in hoogfrequente RF- en microgolftoepassingen
Verbeterde dimensionale stabiliteit – Het hogere glasvezelgehalte verbetert de dimensionale stabiliteit, verlaagt de thermische uitzettingscoëfficiënt en vermindert het temperatuurverschil, waardoor betrouwbaarheid bij temperatuurveranderingen wordt gegarandeerd
Evenwichtige prestatie-afweging – Een hogere glasvezelverhouding verhoogt de mechanische robuustheid en stabiliteit, met slechts een lichte toename van het diëlektrisch verlies, wat een optimale balans biedt voor verschillende toepassingen
Ontwerpflexibiliteit – Stelt ingenieurs in staat de optimale materiaalkwaliteit te kiezen om de elektrische prestaties, mechanische robuustheid en verwerkingsvereisten voor hun specifieke projectbehoeften in evenwicht te brengen
Superieure Low-PIM-prestaties – Bekleed met RTF-koper, dat passieve intermodulatie-interferentie vermindert en de signaalkwaliteit verbetert in uiterst nauwkeurige RF-systemen
Toepassingen
Onze F4BME217 2-laags RF-PCB is speciaal ontworpen voor uitdagende hoogfrequente, uiterst nauwkeurige toepassingen, waaronder:
- Magnetron-, RF- en radarsystemen
- Faseverschuivers en passieve componenten
- Vermogensverdelers, koppelaars en combiners
- Feednetwerken en Phased Array-antennes
- Satellietcommunicatiesystemen
- Antennes van basisstations
