Rogers RT duroid5870 Koperkleurde laminaatplaat

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

Rogers RT duroid 5870

Laminaat dikte:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,575 mm 3,175 mm

Laminaat formaat:

18X12 inch (457X305mm); 18X24 inch (457X610mm)

Koperen gewicht:

0,5 OZ (0,018 MM), 1 OZ (0,035 mm)

Markeren:

Rogers RT duroid5870 laminaat

Koperbeklede laminaat met garantie

NT1 gewassen

Productbeschrijving

RT/duroid 5870 is een met glasmicrofiber versterkt PTFE-composit dat speciaal is ontworpen voor high-precision stripline- en microstripcircuitimplementaties.

De willekeurig georiënteerde microfiberarchitectuur van het materiaal zorgt voor een uitzonderlijke uniformiteit van de dielectrische constante (Dk), een kenmerk dat consistent Dk-waarden niet alleen voor de afzonderlijke panelen garandeert,maar ook over een breed frequentiespectrumIn combinatie met de inherent lage dissipatiefactor (Df) vergroot dit kenmerk de toepasbaarheid van het materiaal op Ku-band- en hogere frequentiesystemen.

RT/duroïde 5870-laminaten vertonen een uitstekende bewerkbaarheid, waardoor eenvoudig snijden, snijden en nauwkeurig vormgeven mogelijk is.het composiet vertoont een sterke weerstand tegen alle oplosmiddelen en chemische reagentia, zowel warm als koud, die gewoonlijk worden gebruikt bij het etsen van printcircuits, evenals rand- en door-gatplaatprocessen.

RT/duroid 5870 wordt standaard aangeboden als dubbelzijdig kopergeplatte laminaat,met elektrodepositief koper (EDC) met een dikte van 1⁄2 ‰ 2 oz/ft2 (8 ‰ 70 μm) of met omgekeerde behandeling van EDC-variantenVoor toepassingen die meer strenge elektrische prestaties vereisen, kan het composiet ook worden bekleed met gewalste koperen folie.zijn beschikbaar op specificatie.

Belangrijke aantekeningen bij het bestellen: om een nauwkeurige uitvoering te garanderen, moeten de bestellingen voor RT/duroid 5870-laminaat duidelijk de volgende parameters vermelden: dielectrische dikte en overeenkomstige tolerantie,koperen folie (gewalst), elektrodeponeerd of omgekeerd behandeld EDC), en het vereiste koperfoliegewicht.

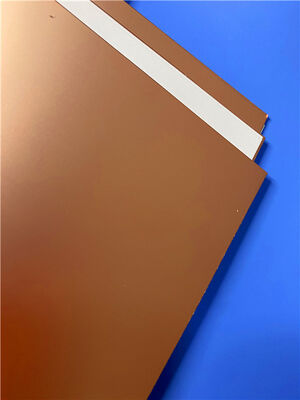

Rogers RT duroid5870 Koperkleurde laminaatplaat 0

Belangrijkste kenmerken

Industrieleidend laag elektrisch verlies onder versterkte PTFE-materialen
Minimale vochtopname
Isotrope materiaalkenmerken
Consistente elektrische prestaties over een breed frequentiebereik
Superieure chemische weerstand

Typische toepassingen

Breedbandantennes voor de commerciële luchtvaart
met een vermogen van niet meer dan 50 W
Millimetergolfsystemen
Militaire radarsystemen
Raketsystemen voor het geleiden van raketten
met een vermogen van niet meer dan 10 W

NT1 gewassen NT1 gewassen
Vastgoed	NT1vervoer van goederen		De richting	Eenheden	Voorwaarde	Testmethode
Dielectrische constante,εProces	2.33 2.33±0.02 spectrum.		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Dielectrische constante,ε Ontwerp	2.33		Z.	N/A	8 GHz tot 40 GHz	Differentiële faselengte methode
Dissipatiefactor,tanδ	0.0005 0.0012		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Thermische coëfficiënt ε	-115		Z.	ppm/°C	-50°C tot 150°C	IPC-TM-650 2.5.5.5
Volumeweerstand	2 x 10⁷		Z.	Mohm cm	C/96/35/90 van de Commissie	ASTM D 257
Oppervlakteweerstand	3 x 10⁷		Z.	Moehm.	C/96/35/90 van de Commissie	ASTM D 257
Specifieke warmte	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Berekeningen
Tensielmodule	Test bij 23°C	Test bij 100°C	N/A	MPa ((kpsi)	Een	ASTM D 638
	1300(189)	490(71)	X
	1280 ((185)	430(63)	Y
De ultieme stress	50(7.3)	34(4.8)	X
De ultieme stress	42(6.1)	34(4.8)	Y
De ultieme spanning	9.8	8.7	X	%
De ultieme spanning	9.8	8.6	Y	%
Compressiemodule	1210(176)	680(99)	X	MPa ((kpsi)	Een	ASTM D 695
	1360(198)	860(125)	Y
	803 ((120)	520(76)	Z.
De ultieme stress	30(4.4)	23(3.4)	X
	37 ((5.3)	25(3.7)	Y
	54(7.8)	37 ((5.3)	Z.
De ultieme spanning	4	4.3	X	%
	3.3	3.3	Y
	8.7	8.5	Z.
Vochtopname	0.02		N/A	%	0.62 " ((1.6mm) D48/50	ASTM D 570
Warmtegeleidbaarheid	0.22		Z.	W/m/k	80°C	ASTM C 518
Coëfficiënt van thermische uitbreiding	22 28 173		X Y Z.	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		N/A	°C TGA	N/A	ASTM D 3850
Dichtheid	2.2		N/A	gm/cm3	N/A	ASTM D 792
Koperen schil	27.2(4.8)		N/A	Plie ((N/mm)	1 oz ((35 mm) EDC-folie na soldeervloeiing	IPC-TM-650 2.4.8
Ontvlambaarheid	V-0		N/A	N/A	N/A	UL 94
Loodvrij proces compatibel	- Ja, dat klopt.		N/A	N/A	N/A	N/A

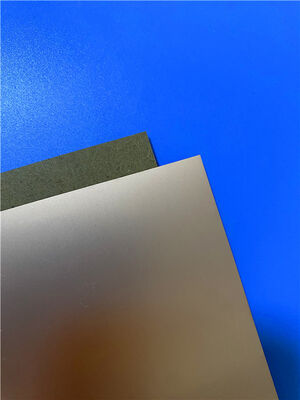

Rogers RT duroid5870 Koperkleurde laminaatplaat 1
