RO4360G2 PCB 2L 32mil Substraat onderdompeling Goud afwerking

Producten

Laminaten van koper

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

RO4360G2 PCB 2L 32mil Substraat onderdompeling Goud afwerking

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken+dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Basismateriaal:

RogersRO4360G2

Lagen tellen:

2 lagen

PCB -dikte:

0,9 mm

PCB-grootte:

73,12 mm x 44,71 mm per stuk (1 STUKS),

Zijdescherm:

Soldermasker:

Groente

Kopergewicht:

1oz (1,4 mil) voor buitenste lagen

Oppervlakteafwerking:

onderdompeling goud

Markeren:

RO4360G2 PCB 2-laag

Rogers PCB onderdompeling goud afwerking

32 ml PCB-plaat met substraat

Productbeschrijving

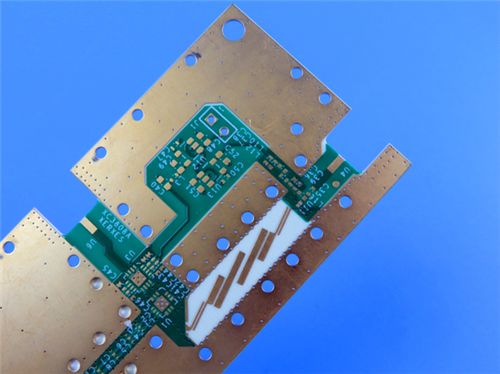

RO4360G2 PCB 2L 32mil Substraat onderdompeling Goud afwerking

Gebruikmakend van Rogers RO4360G2, een laagverlies, glasversterkt koolwaterstof keramisch thermoset materiaal,Deze 2-laag rigide PCB is speciaal gebouwd voor hoogfrequente telecomtoepassingen, met name basisstationversterkers en kleine celtransceivers..

PCB-specificatie

Parameter	Detail
Basismateriaal	Rogers RO4360G2 - Glasversterkte koolwaterstofkeramische thermoset met lage verliezen; eerste thermoset laminaat met een hoge Dk-waarde dat kan worden verwerkt zoals FR-4
Aantal lagen	2 lagen (stijve structuur)
Afmetingen van het bord	73.12 mm x 44,71 mm per stuk (1 PCS)
Minimaal spoor/ruimte	5 mils (sporen) / 6 mils (ruimte)
Minimale grootte van het gat	0.30 mm
Vries	Geen blinde vias; via bekleding dikte = 20 μm
Afgewerkte plaatdikte	0.9 mm
Afgesloten kopergewicht	1 oz (1,4 ml) voor buitenste lagen
Oppervlakte afwerking	Onderdompelingsgoud
Zilkscherm	Witte zijdelaag op de bovenste laag; geen zijdelaag op de onderste laag
Soldeermasker	Groen soldeermasker op bovenste laag; geen soldeermasker op onderste laag
Kwaliteitsborging	100% elektrische test vóór verzending

PCB-opstapeling

De stack-up is ontworpen om de RF-prestaties en thermische betrouwbaarheid te maximaliseren, waarbij gebruik wordt gemaakt van de hoge Dk- en koper-matched thermische expansie van RO4360G2:

Naam van de laag	Materiaal	Dikte
Hoogste laag (Copper_layer_1)	koper met een dikte van 35 μm	35 μm (1 oz)
Substraatschaal	Rogers RO4360G2	0.813mm (32mil)
Onderste laag (Copper_layer_2)	koper met een dikte van 35 μm	35 μm (1 oz)

Rogers RO4360G2 Materiaal Inleiding

Rogers RO4360G2 herdefinieert high-Dk telecom materiaalontwerp door een belangrijke uitdaging in de industrie op te lossen: hoge prestaties zonder gespecialiseerde verwerking.Als het eerste hoog-Dk thermoset laminaat verwerkbaar zoals standaard FR-4, het elimineert de noodzaak van kostbare, tijdrovende fabricagestappen (bijv. natriumetsen voor PTFE-materialen) en levert tegelijkertijd de RF-eigenschappen die vereist zijn voor versterkers en transceivers.

Glasversterking:Voegt stijfheid toe voor gemakkelijker hanteren in meerlagige constructies (en compatibel met de serie RO440 prepreg/RO4000 low-Dk laminaat voor complexe ontwerpen)
Loodvrije compatibiliteit:Aansluiting van de wereldwijde milieuregels (bv. RoHS) voor telecomapparatuur
Kostenefficiëntie:Korte doorlooptijden en efficiënte toeleveringsketens verlagen de materialen- en productiekosten. Dit is van cruciaal belang voor grootschalige installaties van basisstations

Belangrijkste kenmerken van het materiaal

Kenmerken	Specificatie
Dielektrische constante (Dk)	6.15 ± 0,15 bij 10 GHz/23°C
Dissipatiefactor (DF)	0.0038 bij 10 GHz/23°C
Thermische prestaties	- Afbraaktemperatuur (Td): > 407°C - Glastransitie temperatuur (Tg): > 280°C (TMA)
Warmtegeleidbaarheid	00,75 W/mK
Coëfficiënt van thermische uitbreiding (CTE)	- X-as: 13 ppm/°C - Y-as: 14 ppm/°C - Z-as: 28 ppm/°C (-55 tot 288°C)
Brandbaarheidsklasse	UL 94 V-0
Procescompatibiliteit	met een vermogen van niet meer dan 50 W

Belangrijkste voordelen

Hoge RF-efficiëntie:Hoge Dk (6.15) maakt compacte RF-circuitontwerpen mogelijk (kritiek voor kleine celtransceivers), terwijl lage DF (0,0038) het signaalverlies in vermogensa versterkers minimaliseert
Verzekerheid door een gat (PTH):Een lage CTE op de Z-as (28 ppm/°C) en een X/Y-CTE met koper voorkomen dat PTH tijdens de thermische cyclus kraakt.
Automatische samenstelcompatibiliteitFR4-achtige verwerking werkt met standaard SMT- en door-gat assemblagelijnen, waardoor de productietijd voor telecom-orders met een groot volume wordt verkort.
Thermische weerstand:Hoge Tg (> 280 °C) en Td (> 407 °C) weerstaan loodvrij solderen en de warmte die wordt gegenereerd door vermogenversterkers, waardoor componentfalen worden voorkomen.
Naleving van milieuvoorschriften:Loodvrij en UL 94 V-0, voldoet aan de wereldwijde telecomveiligheid en duurzaamheidsnormen.

Enkele typische toepassingen

Versterkers van het stationsvermogen
Transceivers voor kleine cellen

Het 2-lagig PCB met Rogers RO4360G2-materiaal is een telecom-geoptimaliseerde oplossing die hoge prestaties en praktische mogelijkheden combineert.
