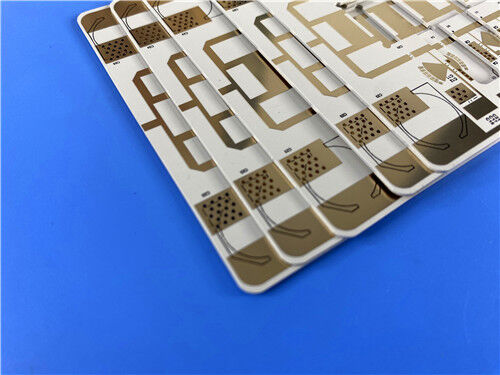

Dit PCB is een dubbelzijdig stijf circuitbord gemaakt van Rogers RO3010 keramisch gevulde PTFE composietmateriaal,een hoogwaardig basismateriaal dat bekend staat om zijn uitstekende dielectrische stabiliteit en mechanische betrouwbaarheidDit PCB heeft een plaatdikte van 1,3 mm, een kopergewicht van 1 oz op de buitenste lagen en een EPIG (nikkelvrije) oppervlakteafwerking.het waarborgen van betrouwbare prestaties en compatibiliteit voor verschillende professionele elektronische toepassingen die precisie en stabiliteit vereisen.
PCB-gegevens
| Artikel 1 |
Specificatie |
| Basismateriaal |
RO3010 |
| Aantal lagen |
Doppelzijdig |
| Afmetingen van het bord |
89.65 mm x 94,3 mm (per stuk) |
| Minimaal spoor/ruimte |
5/6 ml |
| Minimale grootte van het gat |
0.25mm |
| Blinde vias |
Geen |
| Dikte van het afgewerkte plaat |
1.3 mm |
| Gewicht van de afgewerkte Cu (buitenste lagen) |
1 oz (1,4 ml) |
| Via de dikte van de bekleding |
20 μm |
| Afwerking van het oppervlak |
EPIG (nikkelvrij) |
| Hoogste zijdeplaat |
Zwart |
| Onderste zijdeplaat |
Geen |
| Top Solder Mask |
Geen |
| Onderste soldeermasker |
Geen |
| Elektrische test |
100% elektrische test voorafgaand aan verzending |
PCB-stapel-Opwaarts
Dit is een tweelaags stijf PCB met de volgende stapelstructuur (van boven naar beneden):
| Soort laag |
Specificatie |
| Koperen_laag_1 |
35 μm |
| Rogers RO3010 Substraat |
50 millimeter (1,27 mm) |
| Koperen_laag_2 |
35 μm |
Kunstwerken enKwaliteitStandaard
De afbeeldingen voor dit PCB volgen het Gerber RS-274-X-formaat, dat het industriestandaardbestandsformaat voor PCB-productie is.een algemeen erkende kwaliteitsstandaard waarin aanvaardbare prestatie- en betrouwbaarheidseisen voor elektronische componenten worden vastgesteld;, zodat het PCB voldoet aan de vereiste criteria voor commerciële en industriële toepassingen.
Beschikbaarheid
Deze PCB is wereldwijd beschikbaar en omvat alle belangrijke regio's en markten over de hele wereld.De wereldwijde toegankelijkheid zorgt ervoor dat klanten in verschillende landen en industrieën het product met consistente betrouwbaarheid en tijdige levering kunnen krijgen, die zowel voor de prototyping van kleine partijen als voor de productie van grote hoeveelheden geschikt is.

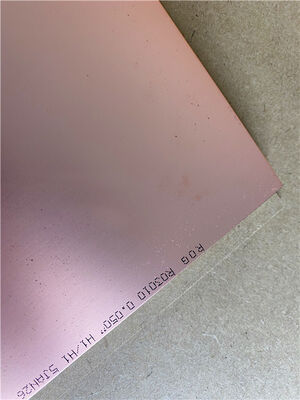

Inleiding tot RO3010
Rogers RO3010 high-performance circuit materialen zijn PTFE-composites gevuld met keramiek, met een hogere dielectrische constante met behoud van uitstekende stabiliteit.Deze concurrerende producten bieden uitstekende mechanische en elektrische betrouwbaarheidHun inherente stabiliteit stroomlijnt het ontwerp van breedbandcomponenten en stelt de materialen in staat om effectief te werken in een breed frequentiebereik en een breed scala aan toepassingen.Deze kenmerken makenRO3010Laminaten zijn een ideale keuze voor de miniaturisatie van circuits.
Voordelen van RO3010 Substraat
het RO3010-substraat toont uitstekende dimensionale stabiliteit, met een thermische uitbreidingscoëfficiënt (CTE) die precies overeenkomt met koper,waarborgen van minimale thermische vervorming en structurele integriteit op lange termijn.
Het laminaat heeft een kosteneffectieve prijs, waardoor het geschikt is voor productieprocessen met een groot volume zonder afbreuk te doen aan de prestaties of kwaliteit.
Het RO3010-materiaal wordt vervaardigd in overeenstemming met de ISO 9001-normen voor kwaliteitsmanagementsystemen, waardoor consistente productkwaliteit en traceerbaarheid worden gewaarborgd.
Het substraat is volledig compatibel met meerlaagse printplaten (PCB's) en biedt een grotere flexibiliteit voor complexe integratie van circuits.
Typische toepassingen
- Automobiele radartoepassingen
- Global positioneringsatellietantennen
- Cellulaire telecommunicatiesystemen - vermogenversterkers en antennes
- met een vermogen van niet meer dan 50 W
- Satellieten voor rechtstreekse uitzending
- Datalink op kabelsystemen
- Afstandsmeterlezers
- Elektrische achtervliegtuigen
RO3010Hoogfrequente laminaat
RO3010 hoogfrequente schakelmaterialen zijn met keramiek gevulde PTFE-composites die speciaal zijn ontworpen voor commerciële microgolf- en RF-toepassingen.Deze productreeks combineert uitstekende elektrische en mechanische stabiliteit met concurrerende prijzen. RO3000-serielaminaat is een PTFE-gebaseerde circuitmateriaal gevuld met keramiek.ontwerpers in staat stellen meerlagige platen te ontwikkelen die verschillende dielectrische constante materialen op afzonderlijke lagen bevatten, zonder risico op vervorming of betrouwbaarheidsproblemen.
RO3010-laminaat kan worden verwerkt tot printplaten met behulp van standaard PTFE-platenfabriekstechnieken.
| Vastgoed |
RO3010 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
10.2 ± 0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
11.2 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0022 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 395 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.8 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
13
11
16 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
9.4 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
| Standaard Dikte |
Standaardpaneldimensies |
Standaard bekleding |
|
RO3010:
0.005 ‰ (0,13 mm) +/- 0,0005 ‰
0.010 ¢ (0,25 mm) +/- 0,0007 ¢
0.025 ‰ (0,64 mm) +/- 0,0010 ‰
0.050 ‰ (1,28 mm) +/- 0,0020 ‰
|
RO3010
12 x 18 x 30 x 457 mm
24 x 18 x 610 x 457 mm
24×21×610 × 533 mm)
|
RO3010
Elektrodeponeerd koper Foliën1⁄2 oz (18 μm)
1 oz. (35 μm)
|
