60mil 1.524mm van de de Kringsraad van PCB rf van RO4350B Rogers Tweezijdige het Flardantenne

Rogers 4350 PCBis een hoogwaardig printplaatmateriaal dat veel wordt gebruikt in verschillende hoogfrequente toepassingen.Het is een soort hoogfrequente laminaatmateriaal met uitstekende elektrische en mechanische eigenschappenBicheng PCB, een toonaangevende leverancier van PCB's, biedt hoogfrequente PCB's met Rogers 4350-substraten met hoge precisie en efficiëntie.

RO4350B is eenhoogfrequente laminaatRO4350B heeft een dielectrische constante van 3,48 ± 0,05 bij 10 GHz en 23 °C,zoals getest met IPC-TM-650 2.5.5.5 Met behulp van de differentiële faselengtetechniek wordt de dielectrische constante van het materiaal tussen 8 en 40 GHz bereikt.

Eén van de belangrijkste voordelen van RO4350B is de lage verliestangent, met een dissipatiefactor tan ((δ) van 0,0037 bij 10 GHz en 23 °C, en 0,0031 bij 2,5 GHz en 23 °C, zoals getest door IPC-TM-650 2.5.5.5Deze lage verliezen tangent maakt het een ideaal materiaal voor hoge frequentie toepassingen die een laag signaalverlies vereisen.

RO4350B heeft ook een hoge thermische stabiliteit, met een thermische coëfficiënt ε van +50 ppm/°C van -50°C tot 150°C, zoals getest door IPC-TM-650 2.5.5.5Deze eigenschap zorgt ervoor dat de elektrische eigenschappen van het materiaal zelfs bij hoge temperaturen stabiel blijven.

In termen van mechanische eigenschappen heeft RO4350B een trekmodulus van 16.767 MPa (2.432 ksi) in de X-richting en 14.153 MPa (2.053 ksi) in de Y-richting, zoals getest door ASTM D 638.Het heeft ook een treksterkte van 203 MPa (29.5 ksi) in de X-richting en 130 MPa (18,9 ksi) in de Y-richting.4.4De dimensionale stabiliteit van RO4350B is minder dan 0,5 mm/m (mil/inch) na etsen+E2/150°C, zoals getest door IPC-TM-650 2.4.39A.

RO4350B heeft een coëfficiënt van thermische uitbreiding van 10 ppm/°C in de X-richting, 12 ppm/°C in de Y-richting en 32 ppm/°C in de Z-richting, zoals getest door IPC-TM-650 2.4.41De glazen overgangstemperatuur (Tg) is hoger dan 280°C, zoals getest volgens IPC-TM-650 2.4.24.3De thermische geleidbaarheid van RO4350B is 0,69 W/M/oK bij 80 °C, zoals getest door ASTM C518.

De rijke ervaring en capaciteiten van Bicheng PCB kunnen ervoor zorgen dat het product van Rogers 4350 PCB is geoptimaliseerd voor fabricage.Deze mogelijkheid omvat het controleren van de levering op mogelijke productieproblemen en het verstrekken van de nodige aanpassingen om ervoor te zorgen dat het PCB met hoge precisie en efficiëntie kan worden geproduceerdBicheng PCB kan ook begeleiding bieden bij de selectie van de juiste materialen en productieprocessen om de gewenste prestaties en betrouwbaarheid te bereiken.

Tijdens het hele PCB-productieproces is het essentieel om verschillende parameters in overweging te nemen om de betrouwbaarheid en functionaliteit van het PCB te waarborgen.verpakking en coating, en ontvlambaarheid zijn enkele van de kritische factoren die tijdens het PCB-productieproces in aanmerking moeten worden genomen.Dit artikel zal de verschillende parameters en mogelijkheden van een dubbelzijdig hoogfrequente PCB onderzoeken op basis van de specificaties van Bicheng PCB, een bedrijf dat PCB's levert en wereldwijd dienst levert.

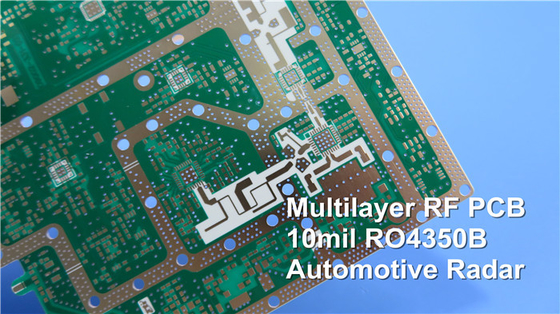

Hier zien we een type dubbelzijdig 60 mil PCB gebaseerd op RO4350B.

PCB-grootte en -type

De grootte en het type van het PCB bepalen de totale ruimte die nodig is voor de elektronische componenten die op het bord moeten worden geplaatst.hoogfrequente PCB's,RF-PCB'sHoogfrequente PCB's worden gebruikt in toepassingen waar hoogfrequente signalen zonder aanzienlijk verlies moeten worden verzonden.RF-PCB's zijn ontworpen om te werken bij frequenties hoger dan 100 MHz en worden gebruikt in verschillende toepassingen, zoals draadloze communicatie, satellietcommunicatie en radarsystemen.

Aantal lagen

Het aantal lagen in een PCB bepaalt de complexiteit van het ontwerp van het bord.Op beide zijden van het bord kunnen onderdelen voor oppervlaktebevestiging en onderdelen voor doorlopen worden geplaatst.

Layer Stack-up

De laagstapel beschrijft de opstelling van de verschillende lagen van het PCB. In dit geval is de laagstapel koper (35um) + RO4350B 60mil + koper (35um).De RO4350B is een hoogwaardig dielectrisch materiaal met een dielectrische constante van 3.48±0,05 en een thermische coëfficiënt ε van +50 ppm/°C. De koperschichten worden gebruikt om een geleidingspad te bieden voor de elektrische signalen die door het PCB stromen.

Technologie

De in het PCB gebruikte technologie bepaalt de minimale sporen en ruimte, de minimale en maximale gaten en het aantal verschillende gaten in het PCB.Het minimum spoor en ruimte is 11mil / 12mil.Het PCB heeft in totaal 184 boorgaten en vijf verschillende gaten. Het PCB heeft ook geen freesgaten of interne uitsnijdingen.

Impedantiebeheersing

Impedantiebeheersing is essentieel in hoogfrequente PCB's, waar signaalintegrititeit van cruciaal belang is.Impedantiebeheersing zorgt ervoor dat de elektrische signalen die via het PCB worden verzonden een constante impedantie behoudenIn dit geval heeft het PCB geen impedantieregeling.

Materiaal van het bord

Het plaatmateriaal is het substraat waarop de geleidende sporen en componenten worden geplaatst. In dit geval is het plaatmateriaal epoxyglas met RO4350B 60mil, Tg 288°C.Het glas-epoxysubstraat biedt mechanische ondersteuning, en de RO4350B levert de dielectrische eigenschappen die vereist zijn voor hoogfrequente toepassingen.

Platering en coating

De plating en de coating van het PCB bepalen de oppervlakteafwerking en de bescherming van het bord tegen externe elementen.de oppervlakte is van elektrostatisch nikkel over onderdompelingsgoud (ENIG) met 2 micro-inch over 100 micro-inch nikkelDe ENIG-oppervlakte biedt een uitstekende soldeerbaarheid, corrosiebestendigheid en elektrische geleidbaarheid.

Contouren/snijden en markeren

De contour/snijden en markering van het PCB bepalen de vorm van het bord en de etikettering van de componenten.kleur van de component legende, of de naam of het logo van de fabrikant.
