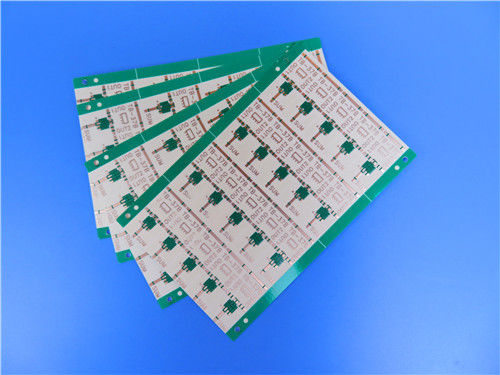

LoPro RO4003C PCB Rogers 20,7 mil Substraat Dubbelzijdig

LoPro RO4003C PCB Rogers 20,7 mil Substraat Dubbelzijdig

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken+dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Basismateriaal:
Rogers RO4003C laag profiel (LoPro)
Aantal lagen:
2 lagen
PCB-dikte:
0,65 mm
PCB-grootte:
64 mm x 68,4 mm per stuk (1 STUKS)
Zeefdruk:
Wit
Soldeer masker:
Groente
Koperen gewicht:
1oz (1,4 mil) voor buitenste lagen
Oppervlakteafwerking:
Zilveren onderlaag + vergulding
Markeren:

Rogers PCB board 20

,

7 millimeter substraat

,

Double-sided LoPro RO4003C PCB

Productbeschrijving
LoPro RO4003C PCB Rogers 20,7 mil Substraat Dubbelzijdig
Dit tweelaagse PCB is zorgvuldig ontworpen voor hoogfrequente radiofrequentie (RF) en hogesnelheid digitale toepassingen.een hydrocarbine-keramisch laminaat met een exclusieve omgekeerde foliebehandelingstechnologieDeze combinatie stelt het PCB in staat een superieure signaalintegriteit te bereiken, geleiderverliezen te minimaliseren en kostenefficiënte productieprocessen te waarborgen.
PCB-specificatie
Parameter Detail
Basismateriaal Rogers RO4003C Low Profile (LoPro) - Koolwaterstofkeramisch laminaat met omgekeerd behandelde folie
Aantal lagen 2-laag (stijve structuur)
Afmetingen van het bord 64 mm x 68,4 mm per stuk (1 stuks)
Minimaal spoor/ruimte 5 mils (sporen) / 5 mils (ruimte)
Minimale grootte van het gat 0.3 mm
Vries Geen blinde vias; via bekleding dikte = 20 μm
Afgewerkte plaatdikte 0.65mm
Afgesloten kopergewicht 1 oz (1,4 ml) voor buitenste lagen
Oppervlakte afwerking Zilveren onderlaag + goudlaag
Zilkscherm Witte zijdecrème op de bovenste laag, geen zijdecrème op de onderste laag
Soldeermasker Groen soldeermasker op bovenste laag; geen soldeermasker op onderste laag
Kwaliteitsborging 100% elektrische tests voorafgaand aan verzending
Rogers RO4003C Low Profile Material Inleiding
Rogers RO4003C Low Profile (LoPro) is een baanbrekend koolwaterstofkeramisch laminaat dat kosteneffectief hoogwaardig PCB-ontwerp herdefinieert.De kerninnovatie ligt in de eigen technologie voor omgekeerde behandeling van folie.: dit maakt het mogelijk de folie rechtstreeks aan de standaard RO4003C-dielektrische verbinding te binden,Het creëren van een laminaat met drastisch verminderd geleiderverlies - terwijl het behoud van alle wenselijke kenmerken van de standaard RO4003C (e.g., laag dielektrisch verlies, FR-4-procescompatibiliteit).
In tegenstelling tot traditionele hoogfrequente materialen (bv. PTFE-gelamineerde materialen) waarvoor een gespecialiseerde voorbereiding vereist is (bv. natriumetsen),RO4003C LoPro werkt met standaard epoxy/glas (FR-4) fabricageprocessenDit elimineert extra productiestappen, bespaart kosten en maakt het toegankelijk voor de meeste PCB-fabrieken.Het is ontworpen om de kloof te overbruggen tussen hoogwaardige RF materialen en kosteneffectieve digitale substraten., waardoor het ideaal is voor mixed-signal toepassingen.
RO4003C Low Profile PCB sample
RO4003C Sleutelkenmerken voor een laag profiel
Kenmerken Specificatie
Materiële samenstelling met een breedte van niet meer dan 50 mm
Dielektrische constante (Dk) 3.38 ± 0,05 bij 10 GHz/23°C
Dissipatiefactor (DF) 0.0027 bij 10 GHz/23°C
Thermische prestaties - Afbraaktemperatuur (Td): >425°C
- Glastransitie temperatuur (Tg): > 280°C (TMA)
Warmtegeleidbaarheid 0.64 W/mK
Coëfficiënt van thermische uitbreiding (CTE) - X-as: 11 ppm/°C
- Y-as: 14 ppm/°C
- Z-as: 46 ppm/°C (-55 tot 288°C)
Procescompatibiliteit Loodvrij proces compatibel; standaard FR-4 fabricage compatibel
Een extra eigenschap CAF (conductive anodic filament) bestand
Materiële voordelen
RO4003C LoPro's eigenschappen vertalen zich in tastbare voordelen voor de PCB, waarbij de belangrijkste uitdagingen in het hoogsnel/RF-ontwerp en de kostensensitieve productie worden opgelost:
  • Ultra-laag insetsverlies: verminderd geleiderverlies maakt een betrouwbare werking mogelijk boven 40 GHz.
  • Minimale passieve intermodulatie (PIM): lage PIM-niveaus voorkomen signaalvervorming in RF-systemen met een hoog vermogen.
  • FR-4 Procescompatibiliteit: maakt gebruik van standaard fabricageworkflows (geen gespecialiseerde behandeling) om productiekosten en doorlooptijden te verlagen.
  • Thermische weerbaarheid: hoge Tg (> 280°C) en Td (> 425°C) kunnen worden gebruikt bij loodvrij solderen en bij hoge temperatuur.
  • Koper-matched CTE: X/Y-as CTE (11/14 ppm/°C) matcht koper, waardoor de spanning van de soldeerslijm tijdens de thermische cyclus wordt geëlimineerd.
  • CAF-weerstand: beschermt tegen de vorming van geleidende anodische filamenten.
  • Designflexibiliteit: ondersteunt zowel meerlagige PCB's (voor complexe digitale circuits) als 2-lagig ontwerpen, die zich aanpassen aan diverse projectbehoeften.
Enkele typische toepassingen
  • Digitale toepassingen zoals servers, routers, en high speed back planes
  • Cellulaire basisstation antennes and power amplifiers
  • LNB's voor satellieten voor directe uitzending
  • RF-identificatiemerkers
RO4003C Low Profile PCB application example
