| PCB Material: | Rogers 4003C Core - 0.305 mm (12mil) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Thickness: | 0.4mm | Solder Mask: | Green |
| Silkscreen: | White | Surface Finish: | Electroless Nickle Electroless Palladium Immersion Gold (ENEPIG) |
| Markeren: | RO4003C PCB's,12mil Rogers PCB board,ENEPIG Finished Rogers PCB Board |
||
We zijn verheugd om onze nieuw geleverde PCB te presenteren met Rogers RO4003C 12mil laminaat.Rogers RO4003C-laminaat is een uitstekende keuze voor ingenieurs en ontwerpers die op zoek zijn naar uitzonderlijke elektrische prestaties en fabricageRO4003C-materialen zijn ontworpen voor prestatiegevoelige, grootschalige toepassingen en combineren de elektrische eigenschappen van PTFE/geweven glas met het gemak van verwerking van epoxy/glas.Het maakt ze tot een ideale oplossing voor een breed scala aan industrieën.
Belangrijkste kenmerken van RO4003C PCB
Uitzonderlijke elektrische prestaties
Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
Dissipatiefactor: 0,0027 bij 10 GHz, 0,0021 bij 2,5 GHz
Een laag verlies en een strakke controle over dielectrische eigenschappen zorgen voor een superieure signaalintegriteit, waardoor het perfect is voor hoogfrequente toepassingen.
Thermische stabiliteit
Warmtegeleidbaarheid: 0,71 W/m/°K
Thermische coëfficiënt van dielectrische constante: +40 ppm/°C
Hoge Tg (> 280 °C of 536 °F) zorgt voor stabiele prestaties over een breed temperatuurbereik, zelfs in ernstige thermische schokomgevingen.
Dimensionale stabiliteit
Voor de X-as CTE: 11 ppm/°C, voor de Y-as CTE: 14 ppm/°C, voor de Z-as CTE: 46 ppm/°C
De thermische uitbreiding van koper is gelijk aan die van koper en zorgt voor een uitstekende dimensionale stabiliteit en een betrouwbare kwaliteit van het doorboordgat.
Lage vochtopname
Vochtopname: 0,06%
Deze lage vochtabsorptie verhoogt de betrouwbaarheid in vochtige of veeleisende omgevingen.
Kosteneffectieve productie
Processen zoals FR-4, waardoor de noodzaak van speciale door-gat behandelingen of manipulatieprocedures wordt weggelaten.
Concurrerend geprijsd in vergelijking met conventionele microgolflaminaat.
| RO4003C Typische waarde | |||||
| Vastgoed | RO4003C | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||

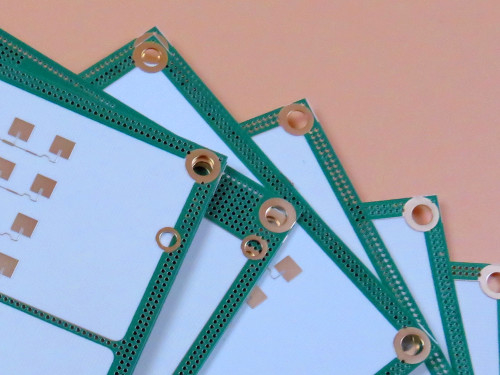

PCB-constructiedetails
Dit tweelaags rigide PCB met Rogers RO4003C kern is ontworpen om aan de hoogste kwaliteits- en prestatienormen te voldoen:
Afmetingen van het bord: 50 mm x 70 mm (± 0,15 mm)
De laag Stackup:
Koperlaag 1: 35 μm
Rogers RO4003C Core: 0,305 mm (12 mil)
Koperlaag 2: 35 μm
Trace/Space: 5/5 mils (minimaal)
Hoolgrootte: 0,25 mm (minimaal)
Afgewerkte platendikte: 0,4 mm
Oppervlaktebekleding: elektrostroot nikkel elektrostroot palladium onderdompelingsgoud (ENEPIG)
Soldeermasker: Boven Groen, onder Geen
Zijderap: bovenste Wit, onderste Geen
Kwaliteitsborging: 100% elektrische test vóór verzending, in overeenstemming met de IPC-klasse-2-normen.
Waarom RO4003C PCB kiezen?
Ideaal voor constructies met meerlaags bord (MLB)
De thermische en dimensionale stabiliteit van RO4003C maakt het perfect voor gemengde dielectrische meerlagige platen, waardoor betrouwbare prestaties worden gewaarborgd in complexe ontwerpen.
Grote toepassingen
RO4003C-PCB's zijn ontworpen voor prestatiegevoelige toepassingen en zijn geschikt voor productie in grote hoeveelheden zonder afbreuk te doen aan kwaliteit of kosten.
Wereldwijde beschikbaarheid
Onze RO4003C-PCB's zijn wereldwijd verkrijgbaar, zodat uw projecten tijdig kunnen worden geleverd en ondersteund.
Typische toepassingen
Rogers RO4003C PCB's worden veel gebruikt in industrieën die hoge frequentieprestaties en betrouwbaarheid vereisen, waaronder:
Antennen en vermogenversterkers voor cellulaire basisstations
RF-identificatiemerkers
Radar en sensoren voor de automobielindustrie
LNB's voor Direct Broadcast Satellites
Kwaliteit en betrouwbaarheid
De RO4003C-PCB's zijn geproduceerd volgens IPC-klasse 2-normen, waardoor hoge betrouwbaarheid en prestaties worden gewaarborgd.U kunt erop vertrouwen dat elk bord aan uw exacte specificaties voldoet..
Krijg vandaag nog een offerte!
Of u nu ontwerpt voor telecommunicatie, automotive of satellietsystemen, Rogers RO4003C PCB's bieden de perfecte mix van prestaties, betrouwbaarheid en kosteneffectiviteit.Neem vandaag nog contact met ons op om uw wensen te bespreken en een offerte aan te vragenLaat ons je helpen om je hoogfrequente ontwerpen tot leven te brengen met RO4003C laminaat!
