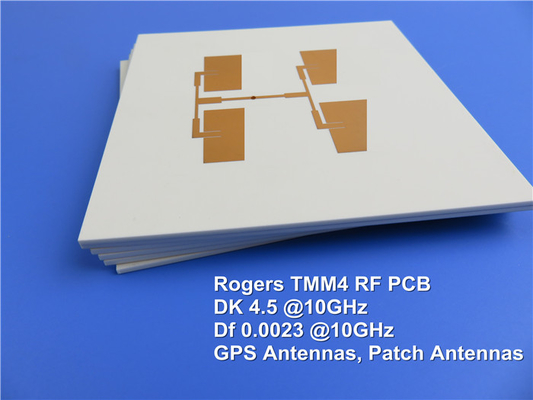

TMM4 onderdompeling goud pcb voor RF en magnetron

Rogers TMM4 begrijpen: een superieur materiaal
De Rogers TMM4 is een thermoset microgolfmateriaal dat de beste eigenschappen van zowel keramische als traditionele PTFE-laminaten combineert.Speciaal ontworpen voor een hoge betrouwbaarheid van het door-gat geplateerde materiaal in striplijn- en microstriptoepassingen, TMM4 is ontworpen uit een keramische, koolwaterstof gebaseerde polymeercomposite.Dit innovatieve materiaal biedt sterke mechanische eigenschappen en uitzonderlijke chemische weerstand zonder de gespecialiseerde productietechnieken die vaak voor keramiek en PTFE nodig zijn.

Belangrijkste kenmerken van Rogers TMM4 PCB


1. Dielectrische eigenschappen
De TMM4 PCB vertoont een dielectrische constante (Dk) van 4,5 ± 0,045 bij 10 GHz, wat essentieel is voor een effectieve signaaloverdracht.,Bovendien kan de dielektrische constante in het bereik van 8 GHz tot 40 GHz tot 4,7 bereiken, waardoor het uiterst veelzijdig is voor verschillende RF-toepassingen.

2. Lage verdrijvingsaandelen
Met een dissipatiefactor (Df) van 0,002 bij 10 GHz minimaliseert het TMM4 PCB het energieverlies tijdens signaaloverdracht.verbetering van de algehele efficiëntie van het systeem.

3. Thermische stabiliteit
Het TMM4-PCB is bestand tegen hoge temperaturen, met een ontbindingstemperatuur (Td) van 425 °C.Deze thermische stabiliteit is van vitaal belang voor toepassingen die een aanzienlijke thermische spanning kunnen ondervindenHet materiaal heeft tevens een warmtegeleidbaarheid van 0,7 W/mK, wat een doeltreffende warmteafvoer bevordert.

4Coëfficiënt van thermische uitbreiding (CTE)
De CTE-waarden voor het TMM4 PCB zijn goed afgestemd op koper, met 16 ppm/K in de as X en Y en 21 ppm/K in de as Z. Deze afstemming helpt vervorming en delaminatie te voorkomen,een betrouwbare prestatie onder variërende temperatuuromstandigheden.

Mechanische en fysische eigenschappen


5. Mechanische sterkte
De TMM4 PCB heeft sterke mechanische eigenschappen, waaronder een buigsterkte van 15,91 kpsi en een buigmodulus van 1,76 Mpsi.Deze eigenschappen zorgen voor duurzaamheid en weerstand tegen mechanische spanningen, essentieel voor het behoud van integriteit in veeleisende omgevingen.

6Vochtopname
Met een vochtabsorptie van 0,07% voor 0,050" dikte en 0,18% voor 0,125" is het TMM4 PCB zeer bestand tegen veranderingen in het milieu, wat cruciaal is voor het behoud van de prestaties in de loop van de tijd.

7Chemische verenigbaarheid
Het TMM4-PCB is compatibel met loodvrije processen, waardoor het geschikt is voor moderne productiestandaarden.

PCB-stapeling en -constructie
Configuratie: tweelaags stijf PCB
Koperlaag 1: 35 μm
Rogers TMM4 Core: 0,762 mm (30 mil)
Koperlaag 2: 35 μm

Afmetingen van het bord: 192 mm x 115 mm (±0,15 mm)
Minimum spoor/ruimte: 5/7 mils
Minimale gatgrootte: 0,5 mm
Afgeronde platendikte: 0,8 mm
Afgewerkte koperen gewicht: 1 oz (1,4 ml) voor buitenste lagen
Via Platingdikte: 20 μm
Oppervlakteafwerking: onderdompeling goud
Silkscreen en soldeermasker:
Bovenzijde: wit
Onderste zijderap: geen
Top Solder Mask: Groen
Onderste soldeermasker: Geen

Kwaliteitsborging: 100% elektrische test vóór verzending.

Typische toepassingen
De Rogers TMM4 PCB is veelzijdig, waardoor het geschikt is voor een reeks toepassingen, waaronder:

RF- en microgolfcircuits
Versterkers en combinatoren van vermogen
Filters en koppelingen
Satellietcommunicatiesystemen
antennes voor GPS-systemen
met een vermogen van niet meer dan 10 kW
andere, met een diameter van niet meer dan 50 mm
Chip-testmachines
