RO3006 PCB 10mil voor hoogfrequente toepassingen

De Rogers RO3006 is een met keramiek gevulde PTFE-compositlaminaat ontworpen om uitzonderlijke elektrische en mechanische stabiliteit te bieden voor een verscheidenheid aan hoogfrequente toepassingen.Dit geavanceerde circuitmateriaal zorgt voor een stabiele dielectrische constante (Dk) over een breed temperatuurbereik, waardoor de Dk-stapverandering die bij PTFE-glasmaterialen bij kamertemperatuur kan optreden, wordt geëlimineerd.

Belangrijkste kenmerken:

Dielectrische constante van 6,15 ± 0,15 bij 10 GHz en 23°C
Dissipatiefactor 0,002 bij 10 GHz en 23°C
Temperatuur van thermische ontbinding (Td) groter dan 500°C
Thermische geleidbaarheid van 0,79 W/mK
Vochtopname 0,02%
Coëfficiënt van thermische uitbreiding (CTE):
X-as: 17 ppm/°C
Y-as: 17 ppm/°C
Z-as: 24 ppm/°C

Voordelen:

Eenvormige mechanische eigenschappen over een reeks dielektrische constanten, ideaal voor ontwerpen van meerlagige platen
Geschikt voor gebruik met polyesterplaten van epoxyglas
Een lage uitbreidingscoëfficiënt in het vlak, overeenkomend koper voor betrouwbaarder op het oppervlak gemonteerde assemblages
Uitstekende dimensionale stabiliteit, waardoor het geschikt is voor toepassingen die gevoelig zijn voor temperatuurveranderingen
Economische prijsstelling van laminaat als gevolg van het volumeproductieproces

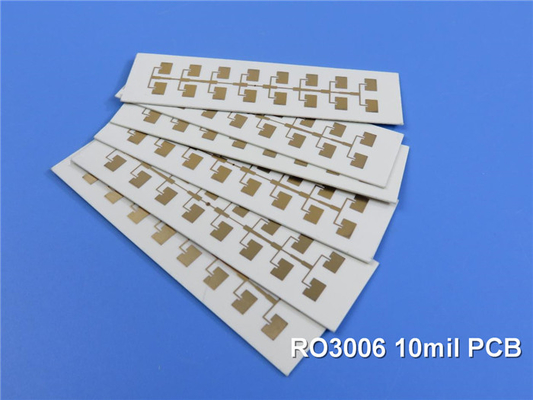

Dit 2-lagig stijf PCB heeft een Rogers RO3006 substraat van 0,254 mm (10 mil) met 35 μm koperschichten.Het PCB heeft een minimale sporenruimte van 4/4 mils, een minimale gaatjesgrootte van 0,3 mm en een onderdompelingsgoud oppervlak.

Het voldoet aan de IPC-Klasse-2-normen, het RO3006 PCB is geschikt voor een verscheidenheid aan hoogfrequente toepassingen, waaronder automotive radar, globale positionering satelliet antennes,mobiele telecommunicatiesystemen, patch antennes voor draadloze communicatie, directe uitzendingssatellieten, datalink op kabelsystemen, afstandsmeterlezers en powerbackplanes.

Het potentieel van RO3006 ontgrendelen een veelzijdig PCB-materiaal voor hoogfrequente toepassingen

Als senior verkoopmanager stel ik jullie graag voor aan RO3006, een revolutionair printplaatmateriaal dat het landschap van hoogfrequente elektronica gaat veranderen.Met zijn uitzonderlijke prestatiekenmerken en ongeëvenaarde veelzijdigheidRO3006 is de oplossing voor ingenieurs en fabrikanten die de grenzen willen verleggen van wat mogelijk is op het gebied van geavanceerde technologie.

Onovertroffen dielektrische eigenschappen van RO3006
De kern van de uitzonderlijke prestaties van RO3006 ligt in zijn uitzonderlijke dielectrische eigenschappen.het garanderen van een consistente en betrouwbare signaaloverdracht over een breed frequentiebereikDit niveau van precisie en consistentie is cruciaal in hoogfrequente toepassingen, waar zelfs de geringste variatie een aanzienlijke invloed kan hebben op de prestaties van de schakelingen.

Minimaliseren van signaalverlies met de lage dissipatiefactor van RO3006
RO3006 is ook bijzonder door zijn lage dissipatiefactor (Df) van slechts 0,002 bij 10 GHz.een efficiënte overdracht van vermogen en een verbeterde signaalintegriteit voor digitale en RF-toepassingen met hoge snelheidOf u nu antennes, radarsystemen of high-speed data links ontwerpt, RO3006 zorgt ervoor dat uw circuits werken met

ongeëvenaarde efficiëntie en betrouwbaarheid.

Verzekeren van thermische stabiliteit voor betrouwbare prestaties
In de wereld van hoogfrequente elektronica is thermische stabiliteit van het allergrootste belang.met een lage thermische coëfficiënt van dielectrische constante (-262 ppm/°C) die een consistent rendement biedt in een breed temperatuurbereikDeze thermische stabiliteit maakt RO3006 een ideale keuze voor veeleisende omgevingen, waar temperatuurschommelingen schadelijk kunnen zijn voor gevoelige elektronica.

Dimensionele stabiliteit: handhaving van precisie bij hoogfrequente ontwerpen
Precision is de naam van het spel in high-frequency PCB ontwerp, en RO3006 levert op dit front ook.met X- en Y-as dimensionale veranderingen van slechts 0.27 mm/m respectievelijk 0,15 mm/m onder conditie A, overeenkomstig IPC-TM-650 2.2Dit niveau van dimensionale nauwkeurigheid zorgt ervoor dat uw hoogfrequente schakelingen hun beoogde prestatie kenmerken behouden.zelfs in moeilijke productie- en milieucondities.

Loodvrije compatibiliteit: naadloze integratie in de moderne productie
RO3006 is volledig compatibel met deze moderne productielijnen.het garanderen van naadloze integratie en het wegnemen van de noodzaak van dure workarounds of op maat gemaakte oplossingen.

Veelzijdige toepassingen: het versterken van hoogfrequente elektronica


De uitzonderlijke prestatie-eigenschappen van RO3006 maken het tot een veelzijdig materiaal dat in een breed scala aan hoogfrequente toepassingen kan worden gebruikt.Van antennes en RF-circuits voor draadloze communicatiesystemen tot hogesnelheidsdigitale circuits voor datacenters en telecommunicatie-infrastructuurRO3006 is de vertrouwde partner voor ingenieurs en fabrikanten die de grenzen willen verleggen van wat mogelijk is op het gebied van geavanceerde technologie.

Als senior verkoopmanager, ben ik verheugd om met onze klanten samen te werken om het volledige potentieel van RO3006 te ontsluiten en hen te helpen hun ontwerpdoelen te bereiken met ongeëvenaard succes.Als je klaar bent om je hoogfrequente elektronica naar nieuwe hoogten te tillen...RO3006 is de oplossing waar je op hebt gewacht.
