Productdetails:
|
| Markeren: | Low DK RF PCB Blog,Via Filled PCB Blog,RO4003C RF-PCB-bord |
||
|---|---|---|---|

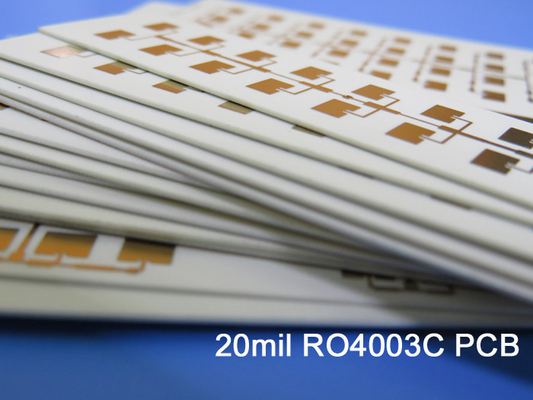

De huidige PCB-verdeling is een via gevuld met hars en bedekte PCB.Met een loodvrij proces en een temperatuurbereik van -40 °C tot +85 °C, dit PCB is milieuvriendelijk en kan werken bij extreme temperaturen.
Het PCB heeft een afmeting van 136 mm x 96 mm, een afgeronde plaatdikte van 0,6 mm en een afgewerkt kopergewicht van 1,5 oz (2,1 mils) in alle lagen.met inbegrip van 54 door-gat pads, 72 bovenste SMT-pads en 0 onderste SMT-pads.
Deze PCB biedt een hoge dichtheid aan interconnectiviteit.
De PCB is vervaardigd met behulp van elektroless nikkel onderdompeling goud (ENIG) oppervlak afwerking voor verbeterde soldeerbaarheid en corrosiebestandheid.met een breedte van niet meer dan 50 mm,De geslepen gaten die per Gerber zijn gedefinieerd, worden doorgeslagen, waarbij zij aan zij gelegen gaten de afmetingen van de gaten bepalen.
Het PCB voldoet aan de IPC-Klasse-2-normen en is 100% elektrisch getest om de betrouwbaarheid te garanderen.Met wereldwijd bedieningsgebied, is dit PCB perfect voor een breed scala aan toepassingen.
| Vastgoed | RO4003C | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Waarom RO4003C?
RO4003C heeft een dielectrische constante van 3,38±0,05 en een ontwerppiegel van 3.55Het heeft ook een lage dissipatiefactor van 0,0027 en 0,0021 bij respectievelijk 10 GHz/23°C en 2,5 GHz/23°C,uitstekende signaalintegriteit te waarborgenBovendien kan RO4003C met een thermische coëfficiënt van ε van +40 ppm/°C van -50°C tot 150°C zelfs de meest extreme temperaturen weerstaan!
RO4003C biedt een aantal voordelen ten opzichte van andere PCB materialen.waardoor het een ideale keuze is voor digitale toepassingen met hoge frequentie en hoge snelheidDe lage thermische coëfficiënt ε maakt het ook geschikt voor gebruik in omgevingen met hoge temperaturen, en het is loodvrij procescompatibel, waardoor het een milieuvriendelijke optie is.
RO4003C is geschikt voor een breed scala aan veeleisende toepassingen, waaronder RF/microgolftoepassingen, hogesnelheidsdigitale toepassingen en lucht- en ruimtevaart en defensie.Het kan zelfs werken bij temperaturen van -40°C tot +85°C, waardoor het ideaal is voor ruwe omgevingen en extreme omstandigheden.
In vergelijking met andere PCB-materialen biedt RO4003C een superieure hoge frequentieprestatie en signaalintegriteit.De lage thermische coëfficiënt ε zorgt ook voor een betere prestatie bij hoge temperaturenMet zijn kosteneffectiviteit is RO4003C een populaire keuze voor PCB-productie.
Mis de toekomst van het PCB-evenement niet. Kies RO4003C voor je volgende project.RO4003C zal zeker indruk maken en de hoge prestaties geven die je nodig hebt.Neem vandaag nog contact met ons op om meer te weten te komen over hoe RO4003C uw PCB naar het volgende niveau kan tillen!
