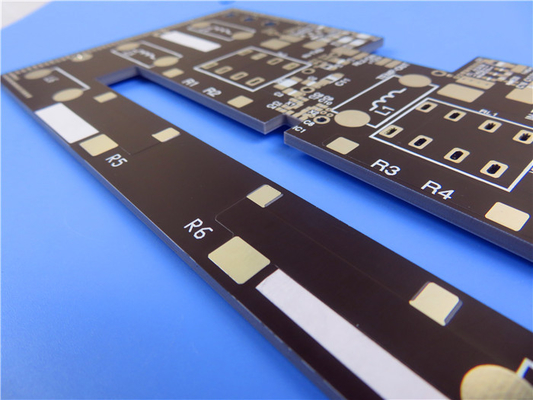

Rogers DiClad 870 Geweven Glasvezel Versterkte op PTFE-Gebaseerde de Microgolfpcb van 31mil 93mil 125mil
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene Beschrijving
DiClad 870 laminaten is de geweven samengestelde materialen van fiberglass/PTFE voor gebruik als gedrukte substraten van de kringsraad. In vergelijking met niet-geweven glasvezel versterkte op PTFE-Gebaseerde laminaten van vergelijkbare diëlektrische constanten, zorgt de geweven glasvezelversterking in DiClad 870 voor grotere dimensionale stabiliteit.
DiClad 870 laminaten biedt lagere diëlektrische constanten (DK) en dissipatiefactoren bij een gelijkaardige dikte aan zoals andere laminaten in de DiClad-reeks door minder vouwen van geweven glasvezel en een hogere verhouding van PTFE-inhoud te gebruiken.
Eigenschappen & Voordelen
1. Diëlektrische constante van 2,33 bij 10GHz en 1 Mhz
2. Dissipatiefactor van .0013 bij 10GHz
3. Laagste vochtigheidsabsorptie onder PTFE gebaseerde samenstellingen
4. Stabiel DK over een breed frequentiegebied die gemakkelijke ontwerpovergang en scalability van ontwerp verzekeren
5. Laag DK steunt bredere lijnbreedten voor lager toevoegingsverlies
6. Koper aangepaste CTE in de as van X en y-
7. Uitstekende outgassing waarde in TML, CVCM en WVR.
8. Voldoet aan vereisten van UL94-V0
Ons PCB-Vermogen (DiClad 870)
| PCB-Vermogen (DiClad 870) | |
| PCB-materiaal: | Geweven Glasvezel versterkte PTFE-Laminaten |
| Benoeming: | DiClad 870 |
| Diëlektrische constante: | 2.3 |
| Laagtelling: | Sinlge-opgeruimde PCB, Tweezijdige PCB, Multi-layer PCB, Hybride PCB |
| Diëlektrische dikte: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Kopergewicht: | 1oz (35µm), 2oz (70µm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Rode, Gele enz. |
| De oppervlakte eindigt: | Onderdompelingsgoud, HASL, Onderdompelingszilver, Onderdompelingstin, Naakt koper, OSP, Zuivere gouden geplateerd etc…. |
Typische Toepassingen
1. Gefaseerd commercieel - serienetwerken
2. Digitale Radioantennes
3. Filters, Koppelingen, LNAs
4. Begeleidingssystemen
5. Basisstationantennes met beperkte verliezen
6. De Netwerken van het radarvoer
Onze Voordelen
1. Brede waaiers van hoge frequentiematerialen: Rogers, Taconic, Wangling, Isola, Shengyi enz.
2. 16000㎡ workshop; 30000㎡ outputvermogen per maand; 8000 types van PCB's per maand;
3. ISO9001, ISO14001, ISO13485, UL verklaarde productiefabriek;
4. Het snelle CADCAM-controleren en vrij PCB-citaat;
5. 20+-meer dan jaren van de ervaring van hoge frequentiepcb;
6. Gediversifieerde verzendwijze: Fedex, DHL, TNT, EMS;
7. Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid;
8. Levering op tijd: >98%; Het tarief van de klantenklacht: <1>
Bijlage: Gegevensblad van DiClad 870
| Bezit | DiClad 870 | Voorwaarde | Testmethode |
| Elektrische Eigenschappen | |||
| Diëlektrische Constante @ 10 GHz | 2.33 | C23/50 | IPC TM-650 2.5.5.5 |
| Diëlektrische Constante @ 1 Mhz | 2.33 | C23/50 | IPC TM-650 2.5.5.3 |
| Dissipatiefactor @ 10 GHz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Dissipatiefactor @ 1 Mhz | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Thermische Coëfficiënt van ER (ppm/°C) | -161 | -10°C aan +140°C | IPC TM-650 2.5.5.5 Aangepast |
| Volumeweerstandsvermogen (mΩ-Cm) | 1.5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Oppervlakteweerstandsvermogen (MΩ) | 3.4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Boogweerstand | >180 | D48/50 | ASTM D-495 |
| Diëlektrische Analyse (kV) | >45 | D48/50 | ASTM D-149 |
| Mechanische Eigenschappen | |||
| Schilsterkte (lbs.per-duim) | 14 | Na Thermische Spanning | IPC TM-650 2.4.8 |
| Trekmodulus (kpsi) | 485 (M.D.), 346 (CD) | A, 23°C | ASTM D-638 |
| Treksterkte (kpsi) | 14.9 (M.D.), 11,2 (CD) | A, 23°C | ASTM D-882 |
| Samenpersende Modulus (kpsi) | 327 | A, 23°C | ASTM D-695 |
| Flexural Modulus (kpsi) | 437 | A, 23°C | ASTM D-790 |
| Thermische Eigenschappen | |||
| Coëfficiënt de Asz As van van de Thermische Uitbreidings (ppm/°C) X As Y | 17 29 217 | 0°C aan 100°C | IPC tm-650 2.4.24 Mettler 3000 Thermomechanische Analysator |
| Warmtegeleidingsvermogen (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| Brandbaarheid UL | Voldoet aan vereisten van UL94-V0 | C48/23/50, E24/125 | UL 94 Verticale Brandwondipc tm-650 2.3.10 |
| Fysische eigenschappen | |||
| Dichtheid (g/cm3) | 2.26 | A, 23°C | ASTM D-792 Methode A |
| Waterabsorptie (%) | 0,02 | E1/105 + D24/23 | Mil-s-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Outgassing verzamelde het Totale Massaverlies (%) Vluchtig Condenseerbaar Materieel van de het Waterdamp (van % de Herwinnings (%) Zichtbaar Condensaat) (±) | 0,02 0,00 0,01 nr | 125°C, ≤ 10-6 torr | Maximum 1,00% Maximum 0,10% van NASA SP-r-0022A |
