Rogers 4350 PCB dubbelzijdige hoogfrequente printplaten 10 Mil

Rogers 4350 PCB dubbelzijdige hoogfrequente printplaten 10 Mil

MOQ: 1 STUK
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+Cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-8.V1.0
gebaseerd materiaal:
Rogers 4350
Laagtelling:
2 lagen
PCB-dikte:
10 miljoen
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

Dubbelzijdige hoogfrequente printplaten

,

Rogers 4350 PCB-printplaten

,

10 Mil Rogers printplaat

Productbeschrijving

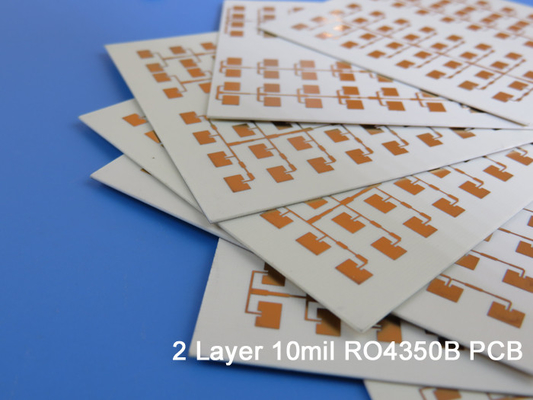

Rogers 4350 PCB de tweezijdige Raad van de de Hoge Frequentiekring van 10 mil



Rogers 4350 hoge frequentie PCBs wordt gemaakt van koolwaterstof ceramische laminaten die worden ontworpen om superieure hoge frequentieprestaties en lage kosten hoog volumetoepassingen aan te bieden. Zij zijn geen PTFE die kan worden vervaardigd gebruikend standaard epoxy/glas (Fr-4) processen.



Het heeft diëlektrische constante van 3,48, dissipatiefactor van 0,0037 bij 10 GHz. De lage diëlektrische tolerantie en met beperkte verliezen staat toepassingen met hogere werkende frequenties toe.



De uitbreidingscoëfficiënt van roges 4350 kringen is gelijkaardig aan dat van koper dat de raad toestaat die uitstekende dimensionale stabiliteit tentoonstellen. En het heeft een Tg van >280°C (536°F), zodat blijven de uitbreidingskenmerken stabiel over de volledige waaier van de temperaturen van de kringsverwerking.



Rogers RO4350B PCBs is gebruikt sucessfullly meer dan 10 jaar in hoge machtsversterkers, de versterkers van de microgolfmacht, celluar basisstationantennes enz.



RO4350B typische Waarde
Bezit RO4350B Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.48±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.66 Z   8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2.5 GHz/23℃
Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +50 Z ppm/℃ -50℃to 150℃ Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.2 x 1010   MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 5.7 x109   COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 16,767 (2.432)
14,153 (2.053)
X
Y
MPa (ksi) Rechts ASTM D 638
Treksterkte 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 255
(37)
  MPa
(kpsi)
  Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0>X, Y mm/m
(mil/duim)
na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280   ℃ TMA A Ipc-tm-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Warmtegeleidingsvermogen 0,69   W/M/oK 80℃ ASTM C518
Vochtigheidsabsorptie 0,06   % 48hours onderdompeling 0,060“
steekproeftemperatuur 50℃
ASTM D 570
Dichtheid 1.86   gm/cm3 23℃ ASTM D 792
Koperschil Stength 0,88
(5,0)
  N/mm
(pli)
na soldeerselvlotter 1 oz.
EDC Folie
Ipc-tm-650 2.4.8
Brandbaarheid (3) v-0       UL 94
Loodvrij Procescompatibel systeem Ja







Rogers 4350 PCB dubbelzijdige hoogfrequente printplaten 10 Mil 0
