Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Ceramisch, Koolwaterstof, Thermoset Polymeersamenstellingen | Laagtelling: | Dubbellaagse, meerlagige, hybride printplaat |
|---|---|---|---|
| PCB-Grootte: | ≤400 mm x 500 mm | PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. | ||
| Markeren: | De Raad van PCB van Rogers Radio Frequency rf,30mil rf-de Raad van PCB,De Raad van PCB van koppelingenrogers |
||

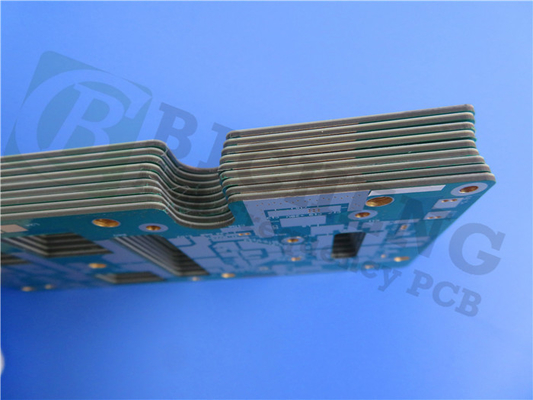

Rogers Radio Frequency (rf) PCBs bouwde op 30mil 0.762mm TMM10 met Onderdompelingsgoud voort voor Filters en Koppelingen.
Thermoset van TMM10 van Rogers de microgolfmaterialen zijn ceramisch, koolwaterstof, thermoset polymeersamenstellingen voor hoge stripline en de microfilmtoepassingen worden ontworpen die van de plateren-thru-gatenbetrouwbaarheid.
De elektrische en mechanische eigenschappen van TMM10-laminaten combineren veel van de voordelen van zowel de ceramische als traditionele PTFE-laminaten van de microgolfkring, zonder de gespecialiseerde productietechnieken te vereisen gemeenschappelijk voor deze materialen.
TMM10-de laminaten hebben een uitzonderlijk lage thermische coëfficiënt van diëlektrische constante, typisch minder dan 30 ppm/°C. De isotrope coëfficiënten van het materiaal van thermische die uitbreiding, zeer dicht aan koper worden aangepast, staan voor productie van hoge die betrouwbaarheid toe door gaten wordt geplateerd, en laag ets inkrimpingswaarden. Voorts is het warmtegeleidingsvermogen van TMM10-laminaten ongeveer tweemaal dat van traditionele PTFE/ceramic-laminaten, die hitteverwijdering vergemakkelijken.
TMM10-de laminaten zijn gebaseerd op thermoset harsen, en worden niet wanneer verwarmd zacht. Dientengevolge, draad leidt het plakken van component tot kringssporen kan zonder zorgen van stootkussen het opheffen of substraatmisvorming worden uitgevoerd.
Sommige Typische Toepassingen:
1. Globale Plaatsende Systemenantennes
2. Machtsversterkers en combines
3. Rf en microgolfschakelschema
4. Satellietcommunicatiesystemen
Onze Mogelijkheden (TMM10)
| PCB-Vermogen (TMM10) | |
| PCB-Materiaal: | Ceramisch, Koolwaterstof, Thermoset Polymeersamenstellingen |
| Benoeming: | TMM10 |
| Diëlektrische constante: | 9.20 ±0.23 |
| Laagtelling: | Dubbele Laag, Multilayer, Hybride PCB |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. |
Gegevensblad van TMM10
| TMM10 typische Waarde | ||||||
| Bezit | TMM10 | Richting | Eenheden | Voorwaarde | Testmethode | |
| Diëlektrische Constante, εProcess | 9.20±0.23 | Z | 10 GHz | Ipc-tm-650 2.5.5.5 | ||
| Diëlektrische Constante, εDesign | 9.8 | - | - | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor (proces) | 0,0022 | Z | - | 10 GHz | Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van diëlektrische constante | -38 | - | ppm/°K | -55℃-125℃ | Ipc-tm-650 2.5.5.5 | |
| Isolatieweerstand | >2000 | - | Gohm | C/96/60/95 | ASTM D257 | |
| Volumeweerstandsvermogen | 2 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Oppervlakteweerstandsvermogen | 4 x 107 | - | Mohm | - | ASTM D257 | |
| Elektrosterkte (diëlektrische sterkte) | 285 | Z | V/mil | - | Ipc-tm-650 methode 2.5.6.2 | |
| Thermische Eigenschappen | ||||||
| Decompositiointemperatuur (Td) | 425 | 425 | ℃TGA | - | ASTM D3850 | |
| Coëfficiënt van Thermische Uitbreiding - x | 21 | X | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van Thermische Uitbreiding - Y | 21 | Y | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van Thermische Uitbreiding - Z | 20 | Z | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Warmtegeleidingsvermogen | 0,76 | Z | W/m/K | 80 ℃ | ASTM C518 | |
| Mechanische Eigenschappen | ||||||
| De Sterkte van de koperschil na Thermische Spanning | 5.0 (0,9) | X, Y | lb/inch (N/mm) | na soldeerselvlotter 1 oz. EDC | Ipc-tm-650 Methode 2.4.8 | |
| Flexural Sterkte (MD/CMD) | 13.62 | X, Y | kpsi | A | ASTM D790 | |
| Flexural Modulus (MD/CMD) | 1.79 | X, Y | Mpsi | A | ASTM D790 | |
| Fysische eigenschappen | ||||||
| Vochtigheidsabsorptie (2X2) | 1.27mm (0,050“) | 0,09 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0,125“) | 0,2 | |||||
| Soortelijk gewicht | 2.77 | - | - | A | ASTM D792 | |
| Specifieke Hittecapaciteit | 0,74 | - | J/g/K | A | Berekend | |
| Loodvrij Procescompatibel systeem | JA | - | - | - | - | |
