van de Hoge Frequentierogers van 20mil RT/Duroid 6035HTC de Raad van PCB voor Machtsversterkers

20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers
20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers 20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers 20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers 20mil RT/Duroid 6035HTC High Frequency Rogers PCB Board For Power Amplifiers

Grote Afbeelding :  van de Hoge Frequentierogers van 20mil RT/Duroid 6035HTC de Raad van PCB voor Machtsversterkers

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-126.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Basismateriaal: Ceramisch-gevulde PTFE-samenstellingen Aantal lagen: Dubbellaagse, meerlagige, hybride printplaat
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PCB-grootte: ≤400 mm x 500 mm
Soldeermasker: Groene, Zwarte, Blauwe, Gele, Rode enz. Koperen gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oppervlakte afwerking: Naakte koper, HASL, ENIG, OSP etc….
Markeren:

De Raad van PCB van hoge Frequentierogers

,

de Raad van PCB van 20mil Rogers

,

De Raad van PCB van 6035HTC Rogers

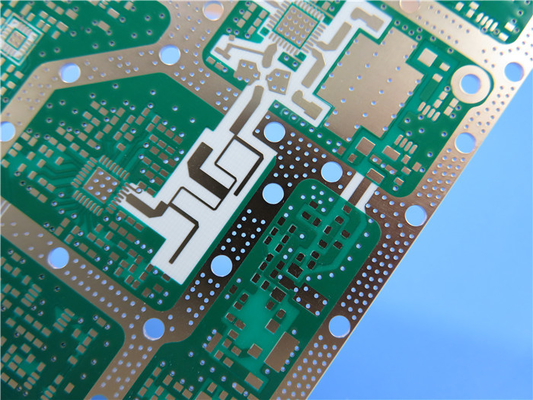

Tweezijdige RogersHoge frequentiePCB gebouwd op 20milNT1vervaardigingmet Immersion GoldvoorKrachtEenVersterkers

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



RT/duroid 6035HTC hoogfrequente circuitmaterialen van Rogers Corporation zijn met keramiek gevulde PTFE-composites voor gebruik in RF- en microgolftoepassingen met een hoog vermogen.met een thermische geleidbaarheid van bijna 2.4 maal de standaard RT/duroid 6000-producten, en koperfolie (elektrodeponeerd en omgekeerd behandeld) met uitstekende thermische stabiliteit op lange termijn, RT/duroïde 6035HTC-laminaten zijn een uitzonderlijke keuze voor toepassingen met een hoog vermogen.



Kenmerken/voordelen:

1. Hoge thermische geleidbaarheid

Verbeterde dielektrische warmteafvoer maakt lagere werktemperaturen mogelijk voor toepassingen met een hoog vermogen



2. Tangent met laag verlies

Uitstekende prestaties op hoge frequentie



3. Thermisch stabiel laagprofiel en omgekeerd behandeld koperen folie

Minder inzetverlies en uitstekende thermische stabiliteit van sporen



4Geavanceerd vulsysteem

Verbeterde boorgeschiktheid en verlengde levensduur van gereedschap in vergelijking met alumina bevattende schakelmaterialen



Gegevensblad vanNT1 geïsoleerd/duroïde6035HTC

NT1vervaardiging RT verwerking
Vastgoed NT1vervaardiging De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.50±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.6 Z.   8 GHz - 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0013 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε - 66 Z. ppm/°C -50 °C tot 150 °C mod IPC-TM-650, 2.5.5.5
Volumeweerstand 108   MΩ.cm Een IPC-TM-650, 2.5.17.1
Oppervlakteweerstand 108   Een IPC-TM-650, 2.5.17.1
Dimensionale stabiliteit -0,11 -0.08 CMD MD mm/m (mil/inch) 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 IPC-TM-650 2.4.39A
Tensielmodule 329 244 MD CMD KPSI 40 uur @23°C/50RH ASTM D638
Moessure Absorptie 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coëfficiënt van thermische uitbreiding (-50 °C tot 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% RH IPC-TM-650 2.4.41
Warmtegeleidbaarheid 1.44   W/m/k 80°C ASTM C518
Dichtheid 2.2   gm/cm3 23°C ASTM D792
Koperen schil sterkte 7.9   Plie 20 sec. @ 288 °C IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



Een aantal typische toepassingen:

1Hoogvermogende RF- en microgolfversterkers

2Versterkers, koppelers, filters

3.Combinatoren, krachtafdelers



PCB-capaciteit(NT1 geïsoleerd/duroïde6035HTC)

PCB materiaal: PTFE-composites met keramische vullen
Aanduiding: NT1vervaardiging
Dielectrische constante: 3.50±0.05
Aantal lagen: Dubbele laag, meerlaag, hybride PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-dikte: 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, OSP enz.
