RT/Duroid6035htc 10mil Rogers PCB schepen Hoge Frequentie voor Filters in

RT/Duroid 6035HTC 10mil Rogers PCB Board High Frequency For Filters

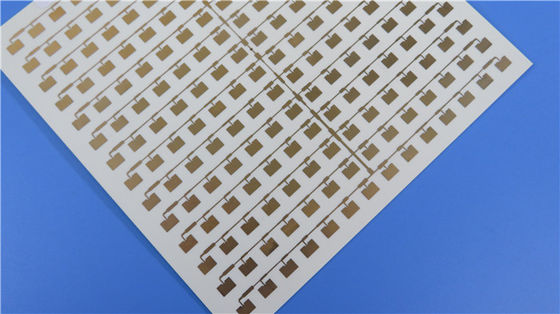

Grote Afbeelding :  RT/Duroid6035htc 10mil Rogers PCB schepen Hoge Frequentie voor Filters in

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-125.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Ceramisch-gevulde PTFE-samenstellingen Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz. Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….
Hoog licht:

de Raad van PCB van 10mil Rogers

,

De ceramische Gevulde Raad van PCB van PTFE Rogers

,

Multilayer Rogers-Raad van PCB

Tweezijdige die Rogers High Frequency-PCB op 10mil RT/duroid 6035HTC met Onderdompelingsgoud wordt voortgebouwd voor Filters

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Zijn de de kringsmaterialen van de RT/duroid6035htc hoge frequentie van Rogers Corporation ceramische gevulde PTFE-samenstellingen voor gebruik in hoge macht rf en microgolftoepassingen. Met een warmtegeleidingsvermogen van bijna 2,4 keer de standaardproducten van RT/duroid 6000, en koperfolie (electrodeposited en omgekeerd behandel) met uitstekende thermische stabiliteit op lange termijn, zijn de laminaten van RT/duroid 6035HTC een uitzonderlijke keus voor hoge machtstoepassingen.

Eigenschappen/Voordelen:

1. Hoog warmtegeleidingsvermogen

De betere diëlektrische hittedissipatie laat lagere werkende temperaturen voor hoge machtstoepassingen toe

2. Raaklijn met beperkte verliezen

Uitstekende hoge frequentieprestaties

3. Thermaal behandelen het stabiele lage profiel en het omgekeerde koperfolie

Lager toevoegingsverlies en uitstekende thermische stabiliteit van sporen

4. Geavanceerd vullersysteem

Betere boorcapaciteit en het uitgebreide hulpmiddelleven in vergelijking met alumina die kringsmaterialen bevatten

Sommige Typische Toepassingen:

1. Hoge Macht rf en Microgolfversterkers

2.Power versterkers, Koppelingen, Filters

3.Combiners, Machtsverdelers

PCB-Vermogen (RT/duroid 6035HTC)

PCB-Materiaal: Ceramisch-gevulde PTFE-samenstellingen
Benoeming: RT/duroid 6035HTC
Diëlektrische constante: 3.50±0.05
Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….

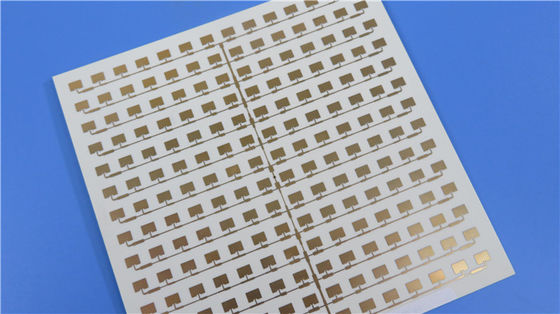

RT/Duroid6035htc 10mil Rogers PCB schepen Hoge Frequentie voor Filters in 0

Gegevensblad van RT/duroid 6035HTC

RT/duroid6035htc Typische Waarde
Bezit RT/duorid 6035HTC Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.50±0.05 Z 10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.6 Z 8 GHz - 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor 0,0013 Z 10 GHz/23℃ Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε -66 Z ppm/℃ -50 ℃to 150℃ mod. ipc-tm-650, 2.5.5.5
Volumeweerstandsvermogen 108 MΩ.cm A Ipc-tm-650, 2.5.17.1
Oppervlakteweerstandsvermogen 108 A Ipc-tm-650, 2.5.17.1
Dimensionale Stabiliteit -0.11 -0,08 CMD-M.D. mm/m (mils/duim) de de foliedikte van 0,030“ 1oz EDC na etst ‚+E4/105 Ipc-tm-650 2.4.39A
Trekmodulus 329 244 M.D. CMD kpsi 40 uren @23℃/50RH ASTM D638
Moisureabsorptie 0,06 % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coëfficiënt van Thermische Uitbreiding (- 50 ℃to 288 ℃) 19 19 39 X-Y Z ppm/℃ 23℃/50%-relatieve vochtigheid Ipc-tm-650 2.4.41
Warmtegeleidingsvermogen 1.44 W/m/k 80℃ ASTM C518
Dichtheid 2.2 gm/cm3 23℃ ASTM D792
Koperschil Stength 7.9 pli 20 seconden. @288 ℃ Ipc-tm-650 2.4.8
Brandbaarheid V-0 UL 94
Loodvrij Procescompatibel systeem Ja
