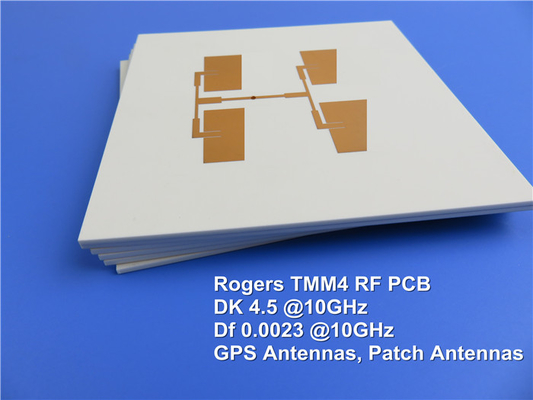

Raad van de Rogerstmm4 de Microgolf Gedrukte Kring 15mil 20mil 25mil 30mil 50mil 60mil met Onderdompelingsgoud
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Rogerstmm4 thermoset het microgolfmateriaal is ceramisch, koolwaterstof, thermoset polymeersamenstelling voor hoge stripline en de microfilmtoepassingen wordt ontworpen die van de plateren-door-gatenbetrouwbaarheid. Het is beschikbaar met diëlektrische constante bij 4,70. De elektrische en mechanische eigenschappen van TMM4 combineren veel van de voordelen van zowel de ceramische als traditionele PTFE-materialen van de microgolfkring, zonder de gespecialiseerde productietechnieken te vereisen. Het vereist geen natrium napthanate behandeling voorafgaand aan electroless plateren.
TMM4 heeft een uitzonderlijk lage thermische coëfficiënt van diëlektrische constante, typisch minder dan 30 PPM/°C. De isotrope coëfficiënt van het materiaal van thermische die uitbreiding, zeer dicht aan koper wordt aangepast, staat voor productie van hoge die betrouwbaarheid toe door gaten wordt geplateerd, en laag ets inkrimpingswaarden. Voorts is het warmtegeleidingsvermogen van TMM4 ongeveer tweemaal dat van traditionele PTFE/ceramic-materialen, die hitteverwijdering vergemakkelijken.
TMM4 is gebaseerd op thermoset harsen, en wordt niet wanneer verwarmd zacht. Dientengevolge, draad leidt het plakken van component tot kringssporen kan zonder zorgen van stootkussen het opheffen of substraatmisvorming worden uitgevoerd.
Ons PCB-Vermogen (TMM4)
| PCB-Materiaal: | Samenstelling van Ceramisch, koolwaterstof en thermoset polymeer |
| Aanwijzer: | TMM4 |
| Diëlektrische constante: | 4.5 ±0.045 (proces); 4.7 (ontwerp) |
| Laagtelling: | 1 laag, 2 Laag |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingstin, Zuiver goud (geen nikkel onder goud), OSP. |
Typische Toepassingen
Spaandermeetapparaten
Diëlektrische polarisators en lenzen
Filters en koppeling
Globale Plaatsende Systemenantennes
Flardantennes
Machtsversterkers en combines
Rf en microgolfschakelschema
Satellietcommunicatiesystemen
Gegevensblad van TMM4
| Bezit | TMM4 | Richting | Eenheden | Voorwaarde | Testmethode | |
| Diëlektrische Constante, εProcess | 4.5±0.045 | Z | 10 GHz | Ipc-tm-650 2.5.5.5 | ||
| Diëlektrische Constante, εDesign | 4.7 | - | - | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor (proces) | 0,002 | Z | - | 10 GHz | Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van diëlektrische constante | +15 | - | ppm/°K | -55℃-125℃ | Ipc-tm-650 2.5.5.5 | |
| Isolatieweerstand | >2000 | - | Gohm | C/96/60/95 | ASTM D257 | |
| Volumeweerstandsvermogen | 6 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Oppervlakteweerstandsvermogen | 1 x 109 | - | Mohm | - | ASTM D257 | |
| Elektrosterkte (diëlektrische sterkte) | 371 | Z | V/mil | - | Ipc-tm-650 methode 2.5.6.2 | |
| Thermische Eigenschappen | ||||||
| Decompositiointemperatuur (Td) | 425 | 425 | ℃TGA | - | ASTM D3850 | |
| Coëfficiënt van Thermische Uitbreiding - x | 16 | X | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van Thermische Uitbreiding - Y | 16 | Y | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van Thermische Uitbreiding - Z | 21 | Z | ppm/K | 0 tot 140 ℃ | ASTM EURO 831 IPC-TM-650, 2.4.41 | |
| Warmtegeleidingsvermogen | 0,7 | Z | W/m/K | 80 ℃ | ASTM C518 | |
| Mechanische Eigenschappen | ||||||
| De Sterkte van de koperschil na Thermische Spanning | 5.7 (1,0) | X, Y | lb/inch (N/mm) | na soldeerselvlotter 1 oz. EDC | Ipc-tm-650 Methode 2.4.8 | |
| Flexural Sterkte (MD/CMD) | 15.91 | X, Y | kpsi | A | ASTM D790 | |
| Flexural Modulus (MD/CMD) | 1.76 | X, Y | Mpsi | A | ASTM D790 | |
| Fysische eigenschappen | ||||||
| Vochtigheidsabsorptie (2X2) | 1.27mm (0,050“) | 0,07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0,125“) | 0,18 | |||||
| Soortelijk gewicht | 2.07 | - | - | A | ASTM D792 | |
| Specifieke Hittecapaciteit | 0,83 | - | J/g/K | A | Berekend | |
| Loodvrij Procescompatibel systeem | JA | - | - | - | - | |
