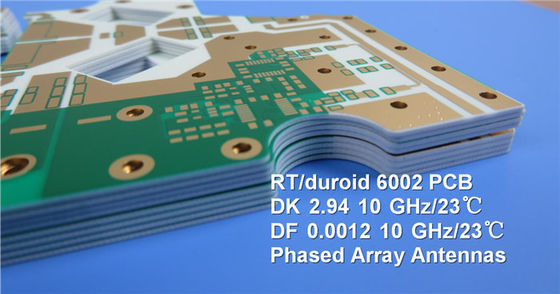

Rogers HF PCB Gebouwd op RT/Duroid 6002 60mil 1.524mm DK2.94 met Immersion Gold voor Commercial Airline Collision Avoidance
(Gedrukte printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)
Rogers RT/duroid 6002 microgolfmateriaal was het eerste laminaat met lage verliezen en een lage diëlektrische constante dat superieure elektrische en mechanische eigenschappen biedt die essentieel zijn bij het ontwerpen van complexe microgolfstructuren die mechanisch betrouwbaar en elektrisch stabiel zijn.
De thermische coëfficiënt van de diëlektrische constante is extreem laag van -55℃ tot +150℃, wat de ontwerpers van filters, oscillatoren en vertragingslijnen de elektrische stabiliteit biedt die nodig is in de veeleisende toepassingen van vandaag.
Een lage Z-as coëfficiënt van thermische uitzetting (CTE) zorgt voor een uitstekende betrouwbaarheid van de geplateerde doorlopende gaten. RT/duroid 6002-materialen zijn met succes thermisch gecycled (-55℃ TOT 125℃) gedurende meer dan 5000 cycli zonder één enkele via-fout.
Uitstekende dimensionale stabiliteit (0,2 tot 0,5 mils/inch) wordt bereikt door de X- en Y-coëfficiënt van uitzetting af te stemmen op koper. Dit elimineert vaak dubbel etsen om nauwe positionele toleranties te bereiken.
De lage trekmodulus (X,Y) vermindert de spanning op soldeerverbindingen aanzienlijk en maakt het mogelijk dat de uitzetting van het laminaat wordt beperkt door een minimale hoeveelheid metaal met lage CTE (6 ppm/℃), waardoor de betrouwbaarheid van de oppervlaktemontage verder wordt verhoogd.
Toepassingen die bijzonder geschikt zijn voor de unieke eigenschappen van RT/duroid 6002-materiaal zijn onder meer vlakke en niet-vlakke structuren zoals antennes, complexe meerlaagse circuits met inter-layer verbindingen en microgolfcircuits voor ruimtevaartontwerpen in vijandige omgevingen.
Typische toepassingen:
1. Straalvormende netwerken
2. Antennes voor wereldwijde positioneringssystemen
3. Gefaseerde array-antennes
4. Voedingsbackplanes
PCB Specificaties
| PCB AFMETING |
99 x 99 mm=1 ST |
| BORDTYPE |
Dubbelzijdige PCB |
| Aantal lagen |
2 lagen |
| Componenten voor oppervlaktemontage |
JA |
| Doorlopende gaten componenten |
NEE |
| LAAG STACKUP |
koper ------- 18um(0.5 oz)+plaat TOP laag |
| RT/duroid 1.524mm |
| koper ------- 18um(0.5 oz)+plaat BOT laag |
| TECHNOLOGIE |
|
| Minimum spoor en ruimte: |
4 mil / 4 mil |
| Minimum / Maximum gaten: |
0,3 mm / 2,0 mm |
| Aantal verschillende gaten: |
1 |
| Aantal boorgaten: |
3 |
| Aantal gefreesde sleuven: |
0 |
| Aantal interne uitsparingen: |
0 |
| Impedantiecontrole: |
nee |
| Aantal gouden vingers: |
0 |
| BORDMATERIAAL |
|
| Glasepoxy: |
RT/duroid 1.524mm |
| Eindfolie extern: |
1 oz |
| Eindfolie intern: |
1 oz |
| Eindhoogte van PCB: |
1,6 mm ±0,16 |
| BEKLEDING EN COATING |
|
| Oppervlakteafwerking |
Immersion gold (51,3% ) 0,05µm over 3µm nikkel |
| Soldeermasker van toepassing op: |
NEE |
| Kleur soldeermasker: |
NEE |
| Type soldeermasker: |
NEE |
| CONTOUR/SNIJDEN |
Routering |
| MARKERING |
|
| Zijde van componentlegenda |
NEE |
| Kleur van componentlegenda |
NEE |
| Naam of logo van fabrikant: |
NEE |
| VIA |
Geplateerd doorlopend gat (PTH), minimale afmeting 0,3 mm. |
| BRANDBAARHEIDSWAARDERING |
UL 94-V0 Goedkeuring MIN. |
| AFMETINGSTOLERANTIE |
|
| Omtrekafmeting: |
0,0059" |
| Bordbekleding: |
0,0029" |
| Boortolerantie: |
0,002" |
| TEST |
100% Elektrische test vóór verzending |
| TYPE KUNSTWERK DAT MOET WORDEN GELEVERD |
e-mailbestand, Gerber RS-274-X, PCBDOC etc |
| SERVICEGEBIED |
Wereldwijd, wereldwijd. |
Gegevensblad van Rogers 6002 (RT/duroid 6002)
| RT/duroid 6002 Typische waarde |
| Eigenschap |
RT/duroid 6002 |
Richting |
Eenheden |
Voorwaarde |
Testmethode |
| Diëlektrische constante,εProces |
2.94±0.04 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Diëlektrische constante,εOntwerp |
2.94 |
|
|
8 GHz tot 40 GHz |
Differentiële fase lengte methode |
| Dissipatiefactor,tanδ |
0.0012 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van ε |
+12 |
Z |
ppm/℃ |
10 GHz 0℃-100℃ |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
106 |
Z |
Mohm.cm |
A |
ASTM D 257 |
| Oppervlakteweerstand |
107 |
Z |
Mohm |
A |
ASTM D 257 |
| Trekmodulus |
828(120) |
X,Y |
MPa(kpsi) |
23℃ |
ASTM D 638 |
| Ultieme spanning |
6.9(1.0) |
X,Y |
MPa(kpsi) |
| Ultieme rek |
7.3 |
X,Y |
% |
| Compressiemodulus |
2482(360) |
Z |
MPa(kpsi) |
|
ASTM D 638 |
| Vocht absorptie |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1
ASTM D 570 |
| Thermische geleidbaarheid |
0.6 |
|
W/m/k |
80℃ |
ASTM C518 |
Coëfficiënt van thermische uitzetting
(-55 tot 288℃) |
16
16
24 |
X
Y
Z |
ppm/℃ |
23℃/50% RV |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dichtheid |
2.1 |
|
gm/cm3 |
|
ASTM D 792 |
| Specifieke warmte |
0.93(0.22) |
|
j/g/k
(BTU/ib/OF) |
|
Berekend |
| Koper peeling |
8.9(1.6) |
|
Ibs/in.(N/mm) |
|
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
Ja |
|
|
|
|
