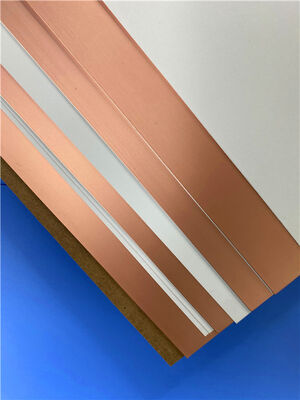

F4BTMS294 Substraat Hoogfrequente Laminaten Koperbeklede Plaat

De F4BTMS-serie is een geüpgraded product van de F4BTM-serie, met technologische doorbraken in materiaalformulering en productieprocessen. Er wordt een aanzienlijke hoeveelheid keramiek toegevoegd aan het materiaal, dat is versterkt met ultradun, ultrafijn glasweefsel, wat resulteert in sterk verbeterde materiaalprestaties en een breder diëlektrisch constantbereik. Dit is een materiaal van ruimtevaartkwaliteit, met een hoge betrouwbaarheid, dat kan dienen als vervanging voor vergelijkbare buitenlandse producten.

Het gebruik van een kleine hoeveelheid ultradun, ultrafijn glasweefsel voor versterking, gecombineerd met een uniforme menging van een grote hoeveelheid speciale nano-keramiek en PTFE-hars, minimaliseert het glasvezel-effect tijdens de voortplanting van elektromagnetische golven, vermindert diëlektrisch verlies en verbetert de dimensionale stabiliteit. Dit verlaagt de anisotropie van het materiaal in de X/Y/Z-richtingen, verhoogt de bruikbare frequentie, verbetert de elektrische sterkte en verhoogt de thermische geleidbaarheid. Het materiaal vertoont ook een uitstekende lage thermische uitzettingscoëfficiënt en stabiele diëlektrische temperatuurkarakteristieken.

De F4BTMS-serie wordt standaard geleverd met RTF low-profile koperfolie, wat geleiderverlies vermindert en tegelijkertijd een uitstekende peel-sterkte biedt. Het kan worden gecombineerd met koperen of aluminium substraten. De F4BTMS294 kan worden gecombineerd met ingebedde 50Ω weerstandskoperfolie om een resistieve film laminaat te vormen.

De laminaatplaten kunnen worden verwerkt met standaard PTFE-materiaalverwerkingstechnieken. De uitstekende mechanische en fysische eigenschappen van het materiaal maken het geschikt voor meerlaagse, hoog-meerlaagse en backplane fabricage. Het vertoont ook uitstekende verwerkbaarheid bij dichte gaten en fijne lijnen.

Productkenmerken

- Strakke tolerantie op diëlektrische constante met uitstekende batch-naar-batch consistentie

- Ultra-laag diëlektrisch verlies

- Stabiele diëlektrische constante en lage verlieswaarden bij frequenties tot 40 GHz, geschikt voor fasegevoelige toepassingen

- Uitstekende diëlektrische constante en verliesprestaties bij temperatuurvariaties, met behoud van stabiele frequentie- en fasekarakteristieken van -55°C tot 150°C

- Uitstekende stralingsbestendigheid, met behoud van stabiele diëlektrische en fysische eigenschappen na blootstelling aan ioniserende straling

- Lage ontgassingsprestaties, voldoen aan de eisen voor ruimtevaart vacuüm ontgassing zoals getest volgens standaardmethoden voor vluchtige materiaaleigenschappen onder vacuümcondities

- Lage thermische uitzettingscoëfficiënt in X-, Y- en Z-richtingen, wat zorgt voor dimensionale thermische stabiliteit en betrouwbaarheid van doorgeplateerde gaten

- Verbeterde thermische geleidbaarheid, geschikt voor toepassingen met hoger vermogen

- Uitstekende dimensionale stabiliteit

- Lage waterabsorptie

Typische toepassingen

- Ruimtevaartapparatuur, ruimte en cabineapparatuur

- Microgolf- en RF-toepassingen

- Radar, militaire radar

- Feed netwerken

- Fasegevoelige antennes, phased array antennes

- Satellietcommunicatie, en meer
