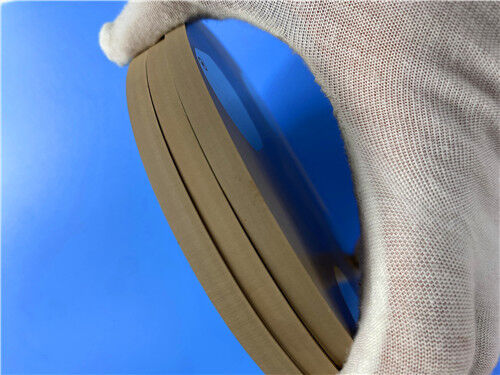

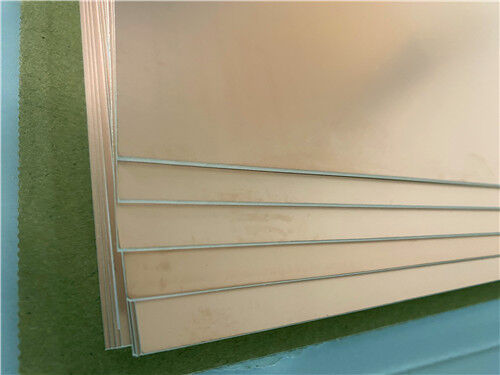

TP2000 RF PCB 2-laags 6mm kern blank koper afwerking

Deze 2-laags starre printplaat is vervaardigd met TP2000, een gespecialiseerd hoogfrequent thermoplastisch materiaal bestaande uit keramiek en polyfenyleenoxide (PPO) hars, zonder glasvezelversterking. Het is specifiek ontworpen voor hoogfrequente radiofrequentie (RF) en microgolfapplicaties. TP2000 vertoont een ultra-hoge diëlektrische constante (DK), een ultra-lage dissipatiefactor (Df) en superieure thermische stabiliteit, waardoor het zeer geschikt is voor ontwerpen die compacte vormfactoren en optimale signaalintegriteit vereisen. Deze printplaat heeft een afgewerkte dikte van 6,1 mm, 1 oz (1,4 mils) koperbekleding op beide buitenlagen, een blank koperen oppervlakteafwerking en ondergaat 100% elektrische functionaliteitstests voorafgaand aan verzending, waardoor consistente en betrouwbare prestaties in hoogfrequente systemen worden gegarandeerd.

Specificaties printplaat

Configuratie stapel printplaat

Deze 2-laags starre printplaat maakt gebruik van een symmetrische stapelstructuur, met gedetailleerde laag specificaties hieronder (gerangschikt van boven naar beneden):

Artwork formaat en kwaliteitsnaleving

Het Gerber RS-274-X formaat is officieel gespecificeerd als de artwork standaard voor deze printplaat, wat naadloze compatibiliteit garandeert met professionele printplaatontwerpersoftware en geautomatiseerde productieapparatuur gedurende de gehele productie workflow. Deze printplaat voldoet strikt aan de IPC-Klasse-2 kwaliteitsstandaard, die strenge eisen stelt aan prestaties, betrouwbaarheid en productieconsistentie, en bevestigt daarmee de geschiktheid voor hoogbetrouwbare RF- en microgolfapplicaties.

Wereldwijde beschikbaarheid

Deze hoogwaardige printplaat is wereldwijd leverbaar. Het is geschikt voor zowel prototyping behoeften als grootschalige productieorders, wat zorgt voor gemakkelijke toegankelijkheid en tijdige levering aan klanten over de hele wereld.

Introductie TP2000 substraat

TP2000 is een uniek hoogfrequent thermoplastisch materiaal in de industrie. De diëlektrische laag van TP-gebaseerde platen bestaat uit keramiek en polyfenyleenoxide (PPO) hars, zonder glasvezelversterking, en is specifiek ontworpen voor hoogfrequente RF- en microgolfapplicaties. Het beschikt over een ultra-hoge diëlektrische constante, een ultra-lage dissipatiefactor en uitstekende thermische stabiliteit, waardoor het ideaal is voor ontwerpen die een compact formaat en hoge signaalintegriteit vereisen. Het materiaal werkt betrouwbaar over een breed temperatuurbereik, is gemakkelijk te bewerken en compatibel met standaard printplaatfabricageprocessen.

Belangrijkste kenmerken TP2000

Typische toepassingen

• Hoogfrequente RF- en microgolfcircuits
• Antennesystemen (inclusief phased array antennes)
• Radarsystemen (auto, luchtvaart, defensie)
• Satellietcommunicatieapparatuur
• Hoogvermogen RF-versterkers
• Test- en meetinstrumenten
• Elektronica voor luchtvaart en defensie

Microgolf Composiet Diëlektrisch Koper-Clad Substraat TP-1/2 en TP2000

TP-materiaal is een uniek hoogfrequent thermoplastisch materiaal in de industrie. De diëlektrische laag van TP-serie laminaten bestaat uit keramiek en polyfenyleen (PPO) hars, zonder glasvezelversterking. De diëlektrische constante wordt nauwkeurig aangepast door de verhouding tussen keramiek en PPO-hars te variëren. Het productieproces is speciaal, wat resulteert in uitstekende diëlektrische prestaties en hoge betrouwbaarheid. "TP" verwijst naar het niet-beklede (onbekoperde) gladde oppervlaktemateriaal, "TP-1" verwijst naar enkelzijdig met koper bekleed materiaal, en "TP-2" verwijst naar dubbelzijdig met koper bekleed materiaal.

Productkenmerken

• De diëlektrische constante kan worden geselecteerd binnen een bereik van 3 tot 25 volgens de circuitvereisten, met stabiele prestaties. Veelvoorkomende waarden zijn 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 en 20. Laag diëlektrisch verlies; het verlies neemt toe met de frequentie, maar blijft relatief stabiel binnen 10 GHz.
• Langdurig bedrijfstemperatuurbereik van -100°C tot +150°C, met uitstekende prestaties bij lage temperaturen. Wanneer temperaturen boven 180°C komen, kan het materiaal vervormen, kan de koperfolie loslaten en kunnen de elektrische eigenschappen significant veranderen.
• Minimale dikte van 0,5 mm, met een breed scala aan beschikbare dikte-opties; aangepaste diktes kunnen worden geleverd.
• Stralingsbestendig en lage ontgassing.
• Ideaal materiaal voor BeiDou navigatiesystemen, raket-gebaseerde toepassingen, ontstekers en geminiaturiseerde antennes.
• Koperfolie-adhesie aan het diëlektricum is sterker dan vacuüm-gedeponeerde metaalfilms op keramische substraten. Het materiaal is gemakkelijk te bewerken en kan worden geboord, gedraaid, geslepen, geknipt en gefreesd - capaciteiten die keramische substraten niet kunnen evenaren.
• Eenvoudige printplaatfabricage: kan worden verwerkt met standaard thermoplastische methoden, met een hoge opbrengst en aanzienlijk lagere verwerkingskosten in vergelijking met keramische substraten. Vanwege de materiaalkenmerken wordt meerlaagse printplaatverwerking over het algemeen niet aanbevolen. Indien meerlaagse verwerking noodzakelijk is, selecteer dan lagedruk-bondingplaten en evalueer de haalbaarheid zorgvuldig.
• Het materiaal is niet geschikt voor 260°C thermische schoktesten en kan geen golfsolderen weerstaan. Soldeer aanbevelingen: handmatig solderen met een constante temperatuur soldeerbout. Reflow solderen wordt over het algemeen niet aanbevolen; indien reflow solderen noodzakelijk is, mag de maximale ingestelde temperatuur niet hoger zijn dan 200°C, en moeten de haalbaarheid en stabiliteit grondig worden geëvalueerd.
