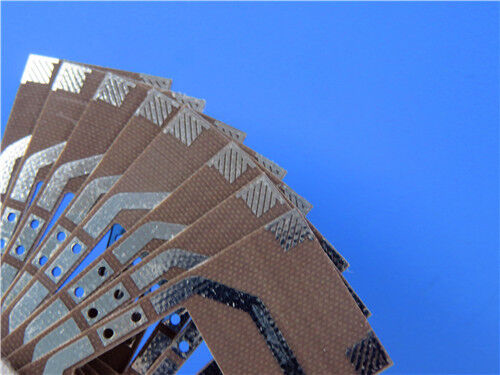

Deze 2-laags starre printplaat, speciaal ontworpen voor radiofrequentie (RF) en microgolfapplicaties, bevat TLX-0—een polytetrafluoretheen (PTFE) glasvezelcomposiet substraat—en is voorzien van een Hot Air Solder Leveling (HASL) oppervlakteafwerking. Het biedt superieure mechanische stabiliteit, consistente diëlektrische prestaties en betrouwbare werking in extreme omgevingen, waardoor het zeer geschikt is voor microgolfontwerpen met een laag aantal lagen die worden gebruikt in radarsystemen, mobiele communicatie en RF-componenten.
PCB Specificaties
| PCB Constructie & Oppervlaktebehandeling Parameters |
Specificaties |
| Laagconfiguratie |
2-laags starre printplaat zonder blinde via's |
| Afmetingen printplaat |
89 mm × 46 mm per eenheid (10 eenheden totaal)±0,15 mm |
| Afgebouwde dikte |
0,6 mm |
| Koperbekleding |
1 oz (gelijk aan 1,4 mils of 35 μm) voor buitenlaag |
| Via beplating |
Via beplating dikte van 20 μm |
| Precisietoleranties |
Minimale spoor/scheiding: 4/5 mils; Minimale geboorde gatgrootte: 0,2 mm |
| Oppervlakteafwerking |
HASL (Hot Air Solder Leveling) |
| Zeefdruk |
Geen zeefdruk aangebracht op de bovenste of onderste laag |
| Soldeermasker |
Geen soldeermasker aangebracht op de bovenste of onderste laag |
| Kwaliteitscontrole |
100% elektrische testen uitgevoerd voor verzending |
PCB Stapel
| Stapel Laag (Boven naar Beneden) |
Materiaal & Dikte |
| Koper_laag_1 |
35 μm koperfolie |
| Kernsubstraat |
TLX-0 kernsubstraat met een dikte van 0,508 mm (20 mil) |
| Koper_laag_2 |
35 μm koperfolie |
Kwaliteitsnaleving & Beschikbaarheid
Wat betreft productieconformiteit en wereldwijde beschikbaarheid, gebruikt de printplaat het Gerber RS-274-X formaat voor fabricagekunstwerken—een industriestandaard protocol voor de overdracht van PCB-fabricagegegevens. Het voldoet strikt aan de IPC-Klasse 2-standaard, een wereldwijd erkende benchmark die strenge eisen stelt aan de kwaliteit, betrouwbaarheid en prestaties van printplaten. Bovendien is deze printplaat wereldwijd leverbaar, ter ondersteuning van zowel kleine prototypen als grootschalige productie om te voldoen aan de uiteenlopende behoeften van wereldwijde klanten.
TLX-0 Materiaal Introductie
TLX-serie laminaten zijn betrouwbare PTFE glasvezelcomposieten voor RF-toepassingen, veelzijdig met een DK-bereik van 2,45-2,65, diverse diktes en koperbekledingsopties, ideaal voor microgolfontwerpen met een laag aantal lagen. Glasvezelversterking zorgt voor weerstand tegen zware omstandigheden (trillingen, hoge temperaturen, straling, zeewater, breed temperatuurbereik). TLX-0, een belangrijke variant, heeft een DK van 2,45 met een tolerantie van ±0,04.
Belangrijkste Kenmerken van TLX-0
| Belangrijkste Technische Kenmerken (TLX-0) |
Specificaties |
| Diëlektrische Constante (DK) |
2,45 ± 0,04 bij 10 GHz |
| Dissipatiefactor (Df) |
0,0021 bij 10 GHz |
| Vochtgehalte |
0,02% (lage vochtopname voor verbeterde betrouwbaarheid) |
| CTE (Thermische uitzettingscoëfficiënt) |
X-as: 21 ppm/°C; Y-as: 23 ppm/°C; Z-as: 215 ppm/°C |
| Afpelsterkte |
12 lbs/in (biedt sterke koper-substraat hechting) |
| Vlamvertragendheid |
UL 94 V0-classificatie (voldoet aan veiligheidsnormen voor brandbaarheid) |
Prestatievoordelen
De kernprestatievoordelen van het TLX-0 substraat vertalen zich in tastbare voordelen voor de printplaat, waaronder:
-Uitstekende PIM (Passieve Intermodulatie) waarden, gemeten onder -160 dBc—cruciaal voor hoogwaardige RF-toepassingen.
-Superieure mechanische en thermische eigenschappen, die duurzaamheid en stabiliteit garanderen in extreme operationele omgevingen.
-Een lage en stabiele diëlektrische constante (DK) met een nauwe tolerantie, wat consistente hoogfrequente prestaties garandeert.
-Dimensionale stabiliteit, wat kromtrekken minimaliseert en nauwkeurige componentuitlijning tijdens thermische cycli garandeert.
-Lage vochtopname (0,02%), wat de betrouwbaarheid in vochtige of zware omgevingsomstandigheden verbetert.
-Een ultralage dissipatiefactor (Df), die signaalverlies tijdens microgolftransmissie vermindert.
-Een UL 94 V0 vlamvertragendheid, die voldoet aan veiligheidsnormen voor industriële en luchtvaarttoepassingen.
-Optimalisatie voor microgolfontwerpen met een laag aantal lagen, die hoge prestaties combineren met kosteneffectiviteit.
Doelapplicaties
Door gebruik te maken van de geavanceerde eigenschappen van het TLX-0 substraat, dient deze 2-laags printplaat als een ideale oplossing voor RF- en microgolfsystemen, waaronder:
-RF passieve componenten: koppelaars, splitters, combiners en andere passieve microgolfapparaten.
-Actieve RF componenten: versterkers en antennes gebruikt in mobiele communicatie en radarsystemen.
-Testapparatuur: microgolf testinstrumenten die stabiele diëlektrische prestaties vereisen.
-Gespecialiseerde toepassingen: microgolf transmissieapparaten, RF componenten van ruimtekwaliteit en substraten voor maritieme/luchtvaart altimeters.
Conclusie
Samenvattend is deze 2-laags starre printplaat een zeer betrouwbare oplossing voor RF- en microgolfapplicaties. De precisieproductie, naleving van IPC-Klasse 2 en de voordelen van het TLX-0 substraat (stabiele diëlektrische prestaties, duurzaamheid, weerstand tegen extreme omstandigheden) voldoen aan de eisen van microgolfontwerpen met een laag aantal lagen. Wereldwijd beschikbaar voor prototyping en massaproductie, biedt het een robuuste, kosteneffectieve optie voor professionele RF-projecten in radar-, mobiele communicatie- en luchtvaart-/maritieme toepassingen.
