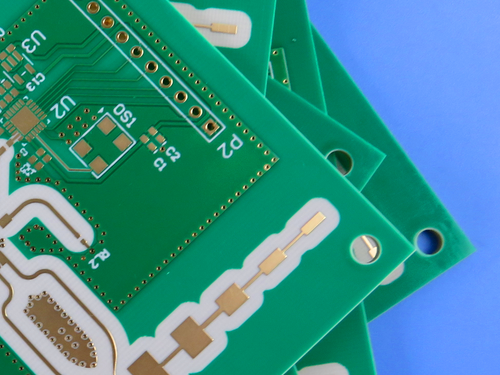

Hybride PCB op RO4350B en High TG FR4 materiaal 4-laag Blind Vias

Dit.hybride PCB'sgebruikt Rogers RO4350B hoogfrequente laminaat in combinatie met een High Tg 170°C FR-4 als materiaal, waardoor uitstekende prestaties en structurele stabiliteit worden gewaarborgd.groen soldeermasker, en een witte zijde-schermconfiguratie, aangevuld met nauwkeurige dimensiecontrole en strikte kwaliteitsnormen om te voldoen aan de eisen van hoog betrouwbare elektronische toepassingen.

PCB-detectieAllemaals

PCB-stapel-Opwaarts

Dit is een 4-lagig stijf PCB, met de volgende stapelstructuur (van boven naar beneden):

Artwork Type

Om een nauwkeurige en efficiënte PCB-fabricage te garanderen, is de voor deze PCB geleverde afbeelding in het Gerber RS-274-X-formaat, het industriestandaardbestandsformaat voor PCB-fabricage.

Kwaliteitsnorm

Dit PCB wordt vervaardigd en geïnspecteerd in strikte overeenstemming met de IPC-klasse-2-norm, een algemeen aanvaarde industriestandaard voor printplaten.IPC-Klasse 2 specificeert eisen voor algemene elektronische producten, waardoor een betrouwbare prestatie in typische toepassingen wordt gewaarborgd.

Beschikbaarheid

Dit PCB wordt wereldwijd aangeboden. with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Inleiding tot materiaal RO4350B

Rogers RO4350B-materialen zijn gepatenteerde geweven glasversterkte koolwaterstof/keramiek, met elektrische prestaties die dicht bij PTFE/weven glas liggen en de fabricage van epoxy/glas.

RO4350B-laminaat biedt een strakke controle op de dielectrische constante (Dk) en behoudt een laag verlies met dezelfde verwerkingsmethode als standaard epoxy/glas.Verkrijgbaar tegen een fractie van de kosten van conventionele microgolflaminaat, RO4350B-laminaat vereist geen speciale behandeling van het gat of manipulatieprocedures in tegenstelling tot PTFE-materialen.met een vermogen van meer dan 50 W,.

De thermische uitbreidingscoëfficiënt (CTE) van het RO4350B-materiaal biedt verschillende belangrijke voordelen voor circuitontwerpers.een uitstekende dimensionale stabiliteit verzekeren, een cruciale eigenschap voor gemengde dielectrische meerlagige platenconstructiesDe lage Z-as CTE van RO4350B-laminaat zorgt voor een betrouwbare gehalte van het doorboordgat, zelfs bij ernstige thermische schoktoepassingen.dus zijn uitbreidingskenmerken blijven stabiel over het hele bereik van de circuit verwerkingstemperaturen.

Kenmerken van RO4350B materiaal

Typische toepassingen

• Breedbandantennes voor commerciële luchtvaartmaatschappijen
• Microstrip en Stripline circuits
• Millimetergolftoepassingen
• Radarsystemen
• Stelsels voor begeleiding
• Digitale radio-antennes van punt tot punt

Samenvatting

Met een laag signaalverlies, uitstekende dimensionale stabiliteit en betrouwbare structurele prestaties, is dit vierlaagse PCB een ideale oplossing voor ingenieurs,fabrikanten van elektronische producten en integrators van RF-systemen die streven naar hoge betrouwbaarheid en stabiele signaaloverdracht, die effectief voldoen aan de hoge prestatievereisten van hoogfrequente toepassingen, waaronder luchtcommunicatie, millimetergolfsystemen, radarsystemen en begeleidingssystemen.
