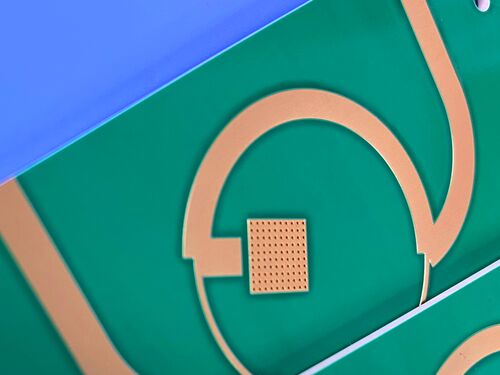

Dit PCB is een hoogwaardig vierlagig stijf printplaat (PCB) vervaardigd metRogers RT duroid 6010.2LM, een ceramisch-PTFE composiet microgolflaminaat ontworpen voor elektronische en microgolfcircuittoepassingen waarvoor een hoge dielectrische constante vereist is.en nauwkeurige afmetingscontrole, het PCB maakt het mogelijk om de grootte van het circuit te verkleinen en tegelijkertijd herhaalbare prestaties te garanderen, waardoor het goed geschikt is voor X-band- en onderbandtoepassingen zoals patch-antennes en satellietcommunicatiesystemen.

PCB-specificaties

PCB-opstapeling

Artwork, kwaliteitsstandaard en beschikbaarheid

Het PCB wordt geleverd met illustraties in het Gerber RS-274-X-formaat, het industriestandaardformaat voor PCB-fabricage.

Het voldoet aan de IPC-Klasse-2-kwaliteitsnorm, een wereldwijd erkende maatstaf die een consistente prestatie, betrouwbare productiekwaliteit en naleving van de eisen van de industrie garandeert.

Bovendien is dit PCB wereldwijd verkrijgbaar en voldoet het aan de behoeften van internationale klanten en microgolfcircuitprojecten over de hele wereld.

NT1 verpakking NT1 verpakking

RT/duroïde 6010LM-microgolflaminaat is een keramisch-PTFE-compositmateriaal dat speciaal is ontworpen voor elektronische en microgolfcircuits die een hoge dielectrische constante vereisen.NT1vervaardiging.2LM-laminaat biedt een hoge dielektrische constante (Dk) om een aanzienlijke vermindering van de stroombestand mogelijk te maken, terwijl het lage verlieskenmerken behoudt, waardoor het ideaal is voor gebruik in de X-band of lager.Bovendien, hun strikte Dk- en diktebeheersing zorgen voor herhaalbare circuitprestaties, die van cruciaal belang zijn voor microwave-toepassingen met een hoge betrouwbaarheid.

Hoofdkenmerken van RT duroid 6010.2LM

RT duroid 6010.2LM Materiaal

- Een hoge dielectrische constante maakt een aanzienlijke vermindering van de grootte van het circuit mogelijk, waardoor de ruimte benutting in compacte elektronische systemen wordt geoptimaliseerd.

- De lage verlieskenmerken maken het ideaal om te werken in de X-band of lager, waardoor minimale signaalafzwakking en een hoge signaalintegratie worden gewaarborgd.

- Strakke Dk- en diktebeheersing garanderen herhaalbare circuitprestaties, cruciaal voor hoog betrouwbare microgolftoepassingen.

-Lage vochtopname verbetert de betrouwbaarheid en stabiliteit op lange termijn onder verschillende omgevingsomstandigheden.

-Mogelijk maakt betrouwbare doorlopende gaten in meerlagige platen, waardoor een robuuste interlaagverbinding en mechanische duurzaamheid worden gewaarborgd.

Typische toepassingen

Deze PCB is speciaal ontworpen voor de volgende toepassingen voor microgolven en hoge betrouwbaarheid.

- Patch antennes.

- Satellietcommunicatiesystemen

- Versterkers.

-Systemen voor het voorkomen van botsingen met vliegtuigen

- Ground Radar Warning Systems

Conclusies

Deze vierlaagse stijve PCB, vervaardigd met behulp van Rogers RT duroid 6010.2LM keramisch-PTFE composiet microwave laminaat, integreert superieure dielectrische prestaties, lage verlies kenmerken,en robuuste structurele betrouwbaarheid, die van cruciaal belang zijn voor hoog betrouwbare microgolftoepassingen.

De intrinsieke voordelen van RT duroid 6010.2LM – met inbegrip van een hoge dielectrische constante (Dk) voor de miniaturisatie van circuits, een laag verlies voor X-band en onder operaties, nauwe dimensionale en Dk-controle,Deze PCB's zijn een zeer efficiënte en betrouwbare oplossing voor micro- en ruimtevaarttoepassingen..
