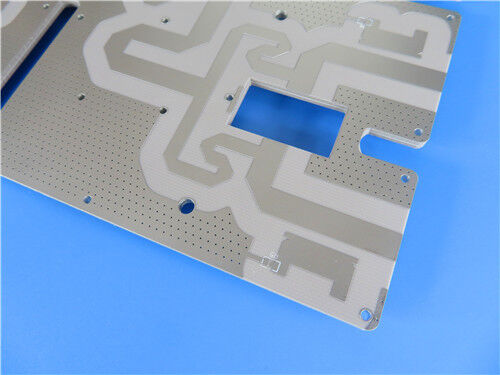

4-laags hybride printplaat op AD250C en High TG FR4 met dompeltin

Vervaardigd met AD250C+ TG170 FR-4 als kernmateriaal, deze 4-laags hybride printplaat heeft een Immersion Tin oppervlakteafwerking. Elke laag is uitgerust met een kopergewicht van 1oz, samen met een afgewerkte borddikte van 1,8 mm en een via plating dikte van 20 μm—die allemaal bijdragen aan stabiele prestaties en nauwkeurige fabricage, waardoor het ideaal is voor veeleisende draadloze en antenne-gerelateerde elektronische toepassingen.

PCB Specificaties

PCB Stack-up

De 4-laags stijve printplaat heeft de volgende stack-up structuur, gepresenteerd van boven naar beneden:

Artwork Type

Voor PCB fabricagedoeleinden voldoet het verstrekte artwork aan het Gerber RS-274-X formaat, wat de industriestandaard is voor het verzenden van PCB fabricagegegevens.

Kwaliteitsnorm

Deze printplaat voldoet aan de IPC-Class-2 standaard, een breed geaccepteerde industriële benchmark voor printplaten. IPC-Class-2 schetst vereisten voor PCB-kwaliteit, prestaties en betrouwbaarheid, waardoor het geschikt is voor de meeste commerciële en industriële toepassingen die consistente prestaties en matige betrouwbaarheid vereisen.

Beschikbaarheid

Deze printplaat wordt wereldwijd aangeboden. Wij leveren betrouwbare logistieke en verzendservices om tijdige levering aan klanten in verschillende landen en regio's te garanderen, gericht op zowel kleine als grote bestellingen. Of het nu gaat om regionale elektronicabedrijven, onderzoeksinstellingen of wereldwijde technologiebedrijven, wij bieden een consistente levering en professionele after-sales ondersteuning om aan diverse marktbehoeften te voldoen.

Introductie tot AD250C Basismateriaal

Rogers' AD250C antennelaminaten zijn hoogwaardige speciale materialen die specifiek zijn ontworpen om te voldoen aan de eisen van de huidige draadloze antennemarkten. Deze laminaten, samengesteld uit glasvezelversterkte, PTFE-gebaseerde materialen, bieden een gecontroleerde diëlektrische constante, lage verliezen en superieure passieve intermodulatie (PIM) kenmerken. De geweven glasvezelversterking verbetert de circuitverwerkbaarheid, wat efficiënte PCB-productie met hoge opbrengsten mogelijk maakt. AD250C antennematerialen zijn verkrijgbaar met standaard elektrodeposited (ED) of reverse-treated ED koperfolie opties, waardoor selecties mogelijk zijn die helpen circuitverliezen te verminderen en antenne PIM-prestaties te verbeteren.

Belangrijkste Kenmerken van AD250C

Kernvoordelen

-Een lage verlies tangent (<0,002 bij 10 GHz), wat superieure circuitprestaties garandeert over alle typische draadloze frequentiebanden

-Een gecontroleerde diëlektrische constante (±0,05), wat consistente en herhaalbare circuitprestaties mogelijk maakt

-Uitzonderlijk lage PIM (-159 dBc bij 30 mil, 1900 MHz), wat uitstekende antenneprestaties levert en opbrengstverlies als gevolg van PIM-gerelateerde problemen minimaliseert

-Uitstekende dimensionale stabiliteit, wat herhaalbare circuitprestaties garandeert en productieopbrengsten verbetert

Typische Toepassingen

• Basisstationantennes voor mobiele infrastructuur
• Antennesystemen voor automotive telematica
• Commerciële satellietradioantennes

Conclusie

Professionals en organisaties die werken met basisstationantennes voor mobiele communicatie, antennes voor automotive telematica en commerciële satellietradioantennes—samen met onderzoeks- en ontwikkelingsinstellingen en technologiebedrijven die betrokken zijn bij de productie van draadloze en antenne-gerelateerde apparatuur—zullen deze printplaat bijzonder geschikt vinden voor hun behoeften. De wereldwijde beschikbaarheid, strikte elektrische testen voor verzending en flexibele orderondersteuning voldoen effectief aan de gespecialiseerde hoogwaardige eisen van zowel regionale als wereldwijde elektronicabedrijven. Geworteld in het hoogwaardige AD250C-materiaal, maken de kernvoordelen het een betrouwbare, hoogwaardige oplossing voor veeleisende draadloze elektronische toepassingen.
