Hoge Temperatuur 8-laags FR4 PCB-bord voor Satellietradio

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-479.V1.0

Basismateriaal:

Aantal lagen:

8 lagen

PCB-dikte:

1.6mm ±0.16

PCB-formaat:

215 x 212mm=1PCS

Soldeer masker:

groente

Zeefdruk:

Koperen gewicht:

Oppervlakteafwerking:

Onderdompeling goud

Markeren:

De satelliet Radiofr4-Raad van PCB

8 de Raad van laagfr4 PCB

FR4 8 Lagenpcb

Productbeschrijving

Via in Pad PCB Hoge Temperatuur VIP PCB 8-laags printplaat op FR-4 met Immersion Gold voor Satellietradio

1.1 Algemene beschrijving

Dit is een type 8-laags printplaat gebouwd op FR-4 Tg170 substraat voor de toepassing van Satellietradio. Het is 1,6 mm dik met witte silkscreen (Taiyo) op groene soldeermasker (Taiyo) en immersion gold op pads. Het basismateriaal is van Taiwan ITEQ dat 1 up PCB per paneel levert. Vias met 0,2 mm zijn harsgevuld en afgedekt (via in pad). Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van geleverde Gerber-gegevens. Elke 25 panelen worden verpakt voor verzending.

1.2 Kenmerken en voordelen

(1) RoHS-conform en geschikt voor hoge thermische betrouwbaarheidsbehoeften

(2) Hoge soldeerbaarheid, geen belasting van printplaten en minder vervuiling van het PCB-oppervlak.

(3) Tijdige levering. Hoger dan 98% on-time-delivery rate.

(4) 30000 vierkante meter maandcapaciteit

(5) Meer dan 15 jaar ervaring

(6) Volume Productiecapaciteit

1.3 Toepassingen

(1) Satellietcommunicatie

(2) Zonnepaneel Omvormer

(3) Ingebouwde Processor

1.4 Parameter en datasheet

PCB GROOTTE	215 x 212 mm = 1 ST
BOARD TYPE	Meerlaagse PCB
Aantal lagen	8 lagen
Surface Mount Componenten	JA
Through Hole Componenten	JA
LAAG STACKUP	koper ------- 18um(0.5oz)+plating TOP laag
	Prepreg 7628(43%) 0.195mm
	koper ------- 35um(1oz) MidLayer 1
	FR-4 0.2mm
	koper ------- 35um(1oz) MidLayer 2
	Prepreg 7628(43%) 0.195mm
	koper ------- 35um(1oz) MidLayer 3
	FR-4 0.2mm
	koper ------- 35um(1oz) MidLayer 4
	Prepreg 7628(43%) 0.195mm
	koper ------- 35um(1oz) MidLayer 5
	FR-4 0.2mm
	koper ------- 35um(1oz) MidLayer 6
	Prepreg 7628(43%) 0.195mm
	koper ------- 18um(0.5oz)+plating BOT Laag
TECHNOLOGIE
Minimale Trace en Ruimte:	4mil/4mil
Minimale / Maximale Gaten:	0.3/3.2mm
Aantal Verschillende Gaten:	18
Aantal Boorgaten:	11584
Aantal Gefreesde Sleuven:	2
Aantal Interne Uitsparingen:	0
Impedantie Controle:	nee
Aantal Goudvingers:	0
BOARD MATERIAAL
Glas Epoxy:	FR-4 TG170°C, er<5.4.IT-180, ITEQ Geleverd
Laatste folie extern:	1oz
Laatste folie intern:	1oz
Laatste hoogte van PCB:	1.6mm ±0.16
PLATING EN COATING
Oppervlakteafwerking	Immersion gold (32.1% ) 0.05μm over 3μm nikkel
Soldeermasker Toepassen Op:	TOP en Bodem, 12micron Minimum
Soldeermasker Kleur:	Groen, PSR-2000 KX700G, Taiyo Geleverd.
Soldeermasker Type:	LPSM
CONTOUR/SNIJDEN	Routeren, stempelgaten.
MARKERING
Zijde van Component Legenda	TOP en Bodem.
Kleur van Component Legenda	Wit, S-380W, Taiyo Geleverd.
Fabrikant Naam of Logo:	Gemarkeerd op de printplaat in een geleider en legende VRIJE RUIMTE
VIA	geplateerd doorlopend gat (PTH), minimale grootte 0.3mm.
ONTVLAMBAARHEID BEOORDELING	UL 94-V0 Goedkeuring MIN.
DIMENSIE TOLERANTIE
Omtrek afmeting:	0.0059"
Board plating:	0.0029"
Boor tolerantie:	0.002"
TEST	100% Elektrische Test voor verzending
TYPE ARTWORK TE LEVEREN	e-mail bestand, Gerber RS-274-X, PCBDOC etc
SERVICE GEBIED	Wereldwijd, Globaal.

1.5 Ontwerp voor Fabricage (3)

Serienummer	Procedure	Item	Productiecapaciteit
			Groot volume (S<100 m²)	Middelgroot volume (S<10 m²)	Prototype (S<1m²)
			Groot volume (S<100 m²)	Middelgroot volume (S<10 m²)	Prototype (S<1m²)
31	Soldeermasker (18um, 35um, 70um etc zijn afgewerkt koper. Indien niet vermeld koper, is afgewerkt 1oz de standaardwaarde)	Maximale via-plug diameter	0.5mm	0.5mm	0.5mm
32		Min. breedte van soldeermasker brug	Groen:5mil(35um)	Groen:4mil(35um)	Groen:4mil(35um)
33			Geel:5mil(35um)	Geel:4mil(35um)	Geel:4mil(35um)
34			Blauw:5mil(35um)	Blauw:4mil(35um)	Blauw:4mil(35um)
35			Zwart:6mil(35um)	Zwart:6mil(35um)	Zwart:6mil(35um)
36			Wit:6mil(35um)	Wit:6mil(35um)	Wit:6mil(35um)
37			Alle mat:6mil	Alle mat:6mil	Alle mat:6mil
38			Groen:5mil(70um)	Groen:4mil(70um)	Groen:4mil(70um)
39			Geel:5mil(70um)	Geel:4mil(70um)	Geel:4mil(70um)
40			Blauw:5mil(70um)	Blauw:4mil(70um)	Blauw:4mil(70um)
41			Zwart:6mil(70um)	Zwart:6mil(70um)	Zwart:6mil(70um)
42			Wit:6mil(70um)	Wit:6mil(70um)	Wit:6mil(70um)
43		Open soldeermasker	4mil(35um)	4mil(35um)	3mil(35um)
44		Soldeermasker dekking	4mil(35um)	4mil(35um)	3mil(35um)
45		Min. breedte van soldeermasker tekst	9mil(35um)	9mil(35um)	8mil(35um)
46		Min. dikte van soldeermasker	9um(35um)	9um(35um)	9um(35um)
47		Max. dikte van soldeermasker	30um(35um)	30um(35um)	30um(35um)

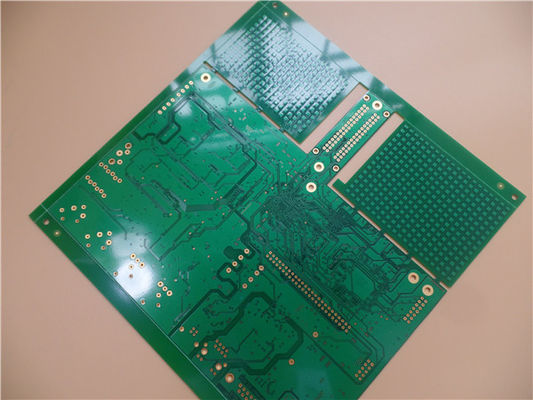

Hoge Temperatuur 8-laags FR4 PCB-bord voor Satellietradio 1
