6-laag PCB op I-Tera MT40-laminaat en RO4450F 2OZ koper

Deze PCB maakt gebruik van I-Tera MT40 laminaat en RO4450F prepreg (PP), waardoor een superieure signaalintegriteit wordt gewaarborgd voor digitale en RF/microwave toepassingen met hoge snelheid.,een dubbelzijdig groen soldeermasker met wit zijdefilter en is ontworpen om te voldoen aan de strenge prestatievereisten van systemen met een hoge betrouwbaarheid door middel van nauwkeurige dimensiecontrole,strikt impedantiemanagement, en strenge kwaliteitsprotocollen.

PCB-gegevens

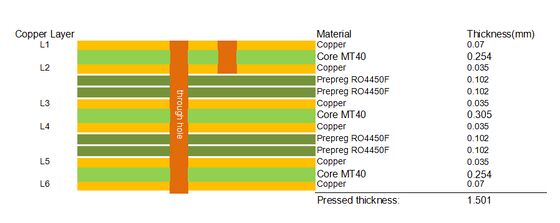

PCB-opstapeling

Artwork Type

Om een nauwkeurige en efficiënte PCB-fabricage te garanderen, is de voor deze PCB geleverde afbeelding in het Gerber RS-274-X-formaat, het industriestandaardbestandsformaat voor PCB-fabricage.

Kwaliteitsnorm

Dit PCB wordt vervaardigd en geïnspecteerd in strikte overeenstemming met de IPC-klasse-2-norm, een algemeen aanvaarde industriestandaard voor printplaten.IPC-Klasse 2 specificeert eisen voor algemene elektronische producten, waardoor een betrouwbare prestatie in typische toepassingen wordt gewaarborgd.

Beschikbaarheid

Dit PCB wordt wereldwijd aangeboden. with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Inleiding tot het I-Tera MT40-materiaal

I-TeraMT40 is een hoogwaardig dielectrisch materiaal dat speciaal is ontworpen voor de huidige digitale en RF/microwave printcircuits met hoge snelheid.Het heeft een stabiele dielektrische constante (Dk) over een breed temperatuurbereik (-55 °C tot +125 °C) en tot W-bandfrequenties, gecombineerd met een lage dissipatiefactor (Df) van 0.0031, waardoor het een kosteneffectief alternatief is voor PTFE en andere commerciële microgolf- en hogesnelheidsdigitale laminaatmaterialen.

I-TeraMT40-laminaatmaterialen zijn verkrijgbaar in zowel laminaat- als prepregvormen, in typische diktes en standaardpaneelgroottes, waardoor een volledige materiaaloplossing wordt geboden voor hogesnelheidsdigitale meerlagig gebruik.hybrideIn tegenstelling tot PTFE-gebaseerde laminaatmaterialen vereist I-Tera MT40 geen speciale behandeling van het gat.het vereenvoudigen van productieprocessen en het verlagen van de productiekostenHet is UL 94 V-0-gecertificeerd, wat zorgt voor een hoge vlamvertraging en geschiktheid voor een breed scala aan elektronische toepassingen.

De thermische prestaties van I-Tera MT40 zijn uitzonderlijk, met een glazen overgangstemperatuur (Tg) van 215°C (DSC), 230°C (DMA) en 210°C (TMA),en een ontbindingstemperatuur (Td) van 360°C bij een gewichtsverlies van 5%Dit zorgt ervoor dat het materiaal structurele stabiliteit en prestatie-integriteit behoudt door middel van verwerking bij hoge temperaturen en operationele cycli, waardoor het ideaal is voor toepassingen met een hoge betrouwbaarheid.

Kenmerken van I-Tera MT40-materiaal

Typische toepassingen van I-Tera MT40

- Digitaal hogesnelheidsprintcircuitontwerpen

- RF/microgolfcommunicatiesystemen

- Meerlaagse en dubbelzijdige PCB-ontwerpen

- Hybride printplaten

- Elektronische apparatuur met een hoge betrouwbaarheid die een stabiele elektrische en thermische prestatie vereist

- kosteneffectieve toepassingen voor hoge frequentie (alternatief voor PTFE-materialen)

Wat is Single End Impedance Control?

Single end impedance control (also referred to as single-ended impedance control) is a critical PCB design and manufacturing process that ensures the characteristic impedance of a single conductive trace on the PCB remains consistent and matches the specified value (in this caseImpedantie is de totale oppositie aan de stroom van wisselstroom (AC) in een circuit, waarbij weerstand, capaciteit en inductance worden gecombineerd.

Voor hogesnelheidsdigitale en RF/microwave toepassingen is het behoud van een precieze eindimpedantie om verschillende redenen essentieel: het minimaliseert de signaalreflectie,vermindert signaalvervorming en crosstalk, zorgt voor een efficiënte signaaloverdracht en voorkomt problemen met de signaalintegriteit die de prestaties van elektronische systemen kunnen verminderen.Het 5 mil spoor op de bovenste laag van dit PCB wordt gecontroleerd tot 50 ohm, dat een standaardimpedantiewaarde is voor veel RF- en hogesnelheidsdigitale toepassingen, waardoor compatibiliteit met andere componenten en systemen wordt gewaarborgd.

Eenige eindimpedantiebeheersing wordt bereikt door een zorgvuldig ontwerp van de spoorbreedte, spoordikte, dielektrische materiaaldikte en de afstand tussen het spoor en het referentievlak.Er is ook een strikte productiecontrole vereist om de consistentie van de materiële eigenschappen en de sporen afmetingen te waarborgen., aangezien elke variatie de impedantiewaarde kan veranderen.

Waarom is randverpakking vereist?

Randeplating, ook bekend als metaalrandverpakking, is een PCB-productieproces waarbij de blootgestelde randen van het PCB met een geleidend metaal (typisch koper,gevolgd door ENIG om aan de oppervlakte te voldoen)Dit proces is om verschillende redenen opgenomen in het ontwerp van dit PCB, die allemaal de prestaties, betrouwbaarheid en fabricage van het bord verbeteren:

Verbeterde aarding en afscherming: randplating zorgt voor een continu geleidend pad rond de omtrek van het PCB, waardoor de integriteit van de aarding wordt verbeterd en elektromagnetische interferentie (EMI) wordt verminderd.Het fungeert als een Faraday kooi., het afschermen van de interne circuits tegen externe EMI en het voorkomen dat interne signalen naar buiten stralen, wat van cruciaal belang is voor RF- en hogesnelheidsdigitale toepassingen.

Verbeterde mechanische sterkte: de metaalbeplating aan de randen van het PCB verhoogt de mechanische robuustheid van het bord, waardoor het bestand is tegen splintering, scheuren en beschadiging van de randen tijdens het hanteren,verzamelingDit is met name belangrijk voor PCB's die worden gebruikt in ruwe omgevingen of toepassingen met hoge mechanische spanningen.

Verbeterde thermische dissipatie: randplating fungeert als een extra thermisch pad en helpt bij het verdrijven van warmte gegenereerd door componenten op het pcb. Dit verbetert het thermisch beheer van het bord,het voorkomen van thermische accumulatie en het waarborgen van de stabiliteit en levensduur van elektronische onderdelen.

Vergemakkelijkt elektrische continuïteit: randplatering kan elektrische continuïteit bieden tussen meerdere lagen van het PCB,vereenvoudiging van het aardingsontwerp en verzekering van een consistent elektrisch vermogen over de gehele lijnHet helpt ook bij het verminderen van de weerstand aan de randen van het bord, waardoor de signaalintegratie verbetert.

Verbeterde soldeerbaarheid en montage: randplating biedt een schoon, geleidend oppervlak dat het solderen van componenten of verbindingen die in de buurt van de randen van het bord zijn gemonteerd, kan vergemakkelijken,verbetering van de betrouwbaarheid van het assemblageproces.
