Deze printplaat is voorzien van een 8-laags koperconfiguratie, die speciaal is ontworpen voor elektronische toepassingen met hoge frequentie en hoge betrouwbaarheid. De materiaalsamenstelling bestaat voornamelijk uit RO4003C kernen, RO4450F prepreg en hoogwaardige koperfolie, waarbij de RO4003C kernen dienen als de belangrijkste diëlektrische lagen om uitstekende signaalintegriteit te garanderen, en de RO4450F prepreg fungeert als het verbindingsmedium tussen de lagen, in samenwerking met de koperfolie om een stabiele en hoogwaardige meerlaagse structuur te vormen.
PCB Details
| Specificatie Item |
Details |
| Laagstructuur |
8 koperlagen met 4 kernplaten; Kernconfiguratie: 1,524 mm RO4003C + 1,524 mm RO4003C + 0,762 mm RO4003C + 0,762 mm RO4003C; Prepreg materiaal: RO4450F |
| Koperdikte |
Buitenlagen (L1, L8) — 1OZ afgewerkt koper (0,035 mm); Binnenlagen (L2-L7) — 0,5OZ afgewerkt koper (0,018 mm) |
| Geperste dikte |
5,05 mm |
| Oppervlaktebehandeling |
TOP laag: groene soldeermasker zonder zeefdruk; BOT laag: groene soldeermasker met witte zeefdruk; Onderdompelingsgoud afwerking |
| Afmeting |
91 mm × 77 mm (1 stuk) |

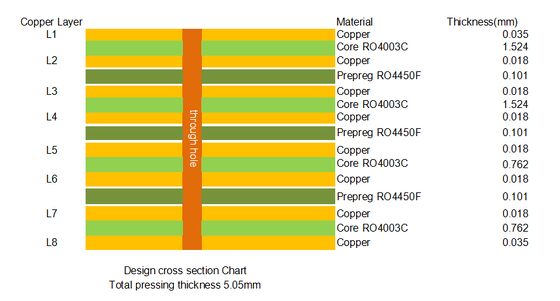

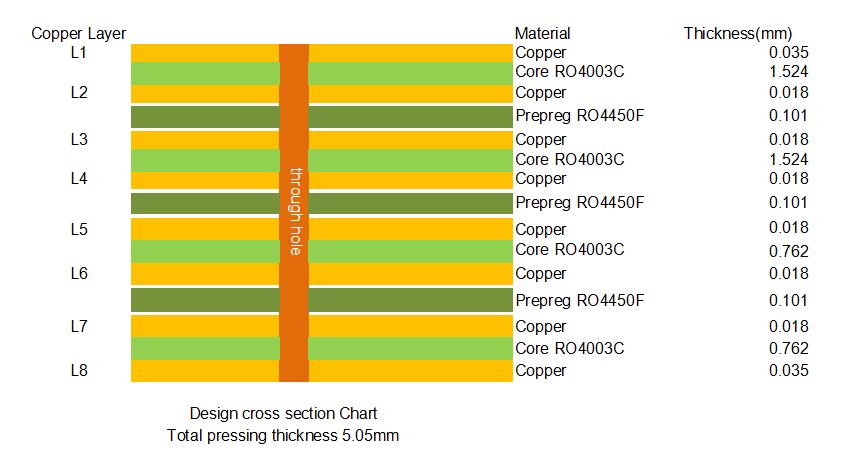

PCB Stack-up
| Laag nr. |
Beschrijving |
Dikte |
| 1 |
Koperlaag — L1 (Buiten Boven, 1OZ afgewerkt koper) |
0,035 mm |
| 2 |
Kern RO4003C |
1,524 mm |
| 3 |
Koperlaag — L2 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 4 |
Prepreg RO4450F |
0,101 mm |
| 5 |
Koperlaag — L3 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 6 |
Kern RO4003C |
1,524 mm |
| 7 |
Koperlaag — L4 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 8 |
Prepreg RO4450F |
0,101 mm |
| 9 |
Koperlaag — L5 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 10 |
Kern RO4003C |
0,762 mm |
| 11 |
Koperlaag — L6 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 12 |
Prepreg RO4450F |
0,101 mm |
| 13 |
Koperlaag — L7 (Binnenlaag, 0,5OZ afgewerkt koper) |
0,018 mm |
| 14 |
Kern RO4003C |
0,762 mm |
| 15 |
Koperlaag — L8 (Buiten Onder, 1OZ afgewerkt koper) |
0,035 mm |
| Totale geperste dikte |
5,05 mm |
RO4003C Multilayer Board Verwerkingsrichtlijnen
Opslag
Volledig beklede RO4003C laminaten moeten op kamertemperatuur (variërend van 10-32°C) worden bewaard. Het is raadzaam om een first-in-first-out voorraadsysteem te implementeren en een methode op te zetten om materiaalpartijnummers te volgen gedurende het PWB-productieproces en de levering van afgewerkte circuits. Deze praktijk helpt de stabiliteit van de prestaties van RO4003C-materiaal te handhaven en zorgt voor de traceerbaarheid van de verwerkingskwaliteit.
Voorbereiding Binnenlaag
Tooling
RO4003C laminaten zijn compatibel met een verscheidenheid aan gepinde en pinloze tooling systemen. De keuze tussen ronde of sleufpennen, externe of interne pinning, standaard of multiline tooling, en pre-etch of post-etch ponsen hangt af van de mogelijkheden en voorkeuren van de printplaatproductiefaciliteit, evenals de uiteindelijke uitlijningsvereisten. In de meeste gevallen zijn sleufpennen, een multiline tooling formaat en post-etch ponsen voldoende om aan de vereisten te voldoen, waardoor de uitlijningsnauwkeurigheid van de binnenlagen van RO4003C meerlaagse printplaten effectief wordt gewaarborgd en verwerkingsfouten worden geminimaliseerd.
Oppervlaktevoorbereiding voor Fotoresist Verwerking en Koper Etsen
De oppervlaktevoorbereiding van koper voor foto-imaging kan worden bereikt door middel van chemische of mechanische processen, afhankelijk van de dikte van de RO4003C kern. Dunnere RO4003C kernen moeten worden voorbereid met een chemisch proces dat reinigen, micro-etsen, water spoelen en drogen omvat om mechanische schade aan het kernmateriaal te voorkomen. Dikkere RO4003C kernen kunnen worden verwerkt met mechanische schrob-systemen, die oppervlakteverontreinigingen efficiënt verwijderen en de hechting van fotoresist verbeteren.
RO4003C materialen zijn compatibel met de meeste vloeibare en droge film fotoresists. Eenmaal gepatrooneerd, kunnen ze worden verwerkt met behulp van develop, etch en strip (DES) systemen die gewoonlijk worden gebruikt voor FR-4 materialen, waardoor de kosten voor apparatuurmodificatie worden verlaagd en de verwerkingsefficiëntie van RO4003C meerlaagse printplaten wordt verbeterd.
Oxide Behandeling
RO4003C kernen kunnen elke koperoxide of oxide alternatieve behandelingsproces ondergaan ter voorbereiding op meerlaagse bonding. De optimale behandelingsmethode is doorgaans degene die wordt aanbevolen in de richtlijnen die bij het geselecteerde prepreg of kleefsysteem worden geleverd. Een juiste oxidebehandeling verbetert de interlaag bindingssterkte van RO4003C meerlaagse printplaten en garandeert hun betrouwbaarheid.
Meerlaagse Bonding
RO4003C laminaten zijn compatibel met talrijke thermohardende en thermoplastische kleefsystemen. Het wordt aanbevolen om de richtlijnen van het kleefsysteem te raadplegen voor de parameters van de bindingscyclus (zoals temperatuur, druk en duur) om ervoor te zorgen dat de bindingskwaliteit van RO4003C meerlaagse printplaten aan de vereisten voldoet en om defecten zoals delaminatie te voorkomen.
Booroverwegingen
Standaard inlegmaterialen (aluminium of dun geperst fenol) en uitlegmaterialen (geperst fenol of vezelplaat) kunnen worden gebruikt bij het boren van RO4003C kernen of gebonden RO4003C assemblages in enkelvoudige of meerlaagse stacks. De selectie van geschikte inleg- en uitlegmaterialen vermindert de slijtage van de boor, verbetert de kwaliteit van de gatwand van RO4003C printplaten en voorkomt bramen en andere defecten bij de ingangen en uitgangen van de gaten.
