18 laag M6 High Speed PCB Harz Filling & Copper Capping

Deze 18-laagPCB's met hoge snelheidis gebouwd met Panasonic Megtron6 laminaat, met een glazen overgangstemperatuur (TG) van 185°C en een totale dikte van 2,013 mm.Zowel de binnenste als de buitenste lagen hebben een uniforme koperdikte van 35 μmDe oppervlakte is chemisch goud ondergedompeld, met een gouddikte van 2 μm die 29% van het plaatoppervlak bedekt.Metingen 240 mm × 115 mm per eenheid, dit PCB bevat extra PP-platen en integreert belangrijke processen zoals een cyclus van door-gat hars vullen met koperen bekleding, serienummermarkering en yin-yang koperen ontwerp,naast verplichte impedantietests en tests met lage weerstandHet Megtron6-laminaat levert uitzonderlijke elektrische prestaties voor hoge snelheidssignaaloverdracht, die voldoen aan de strenge eisen van hoogfrequente, hoog betrouwbare elektronische systemen.

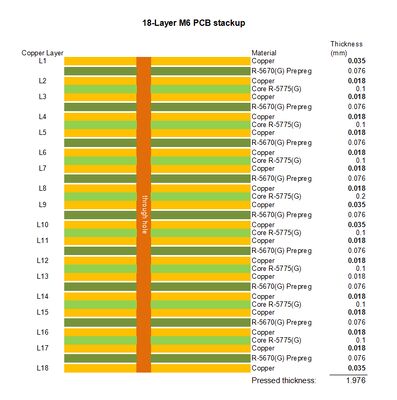

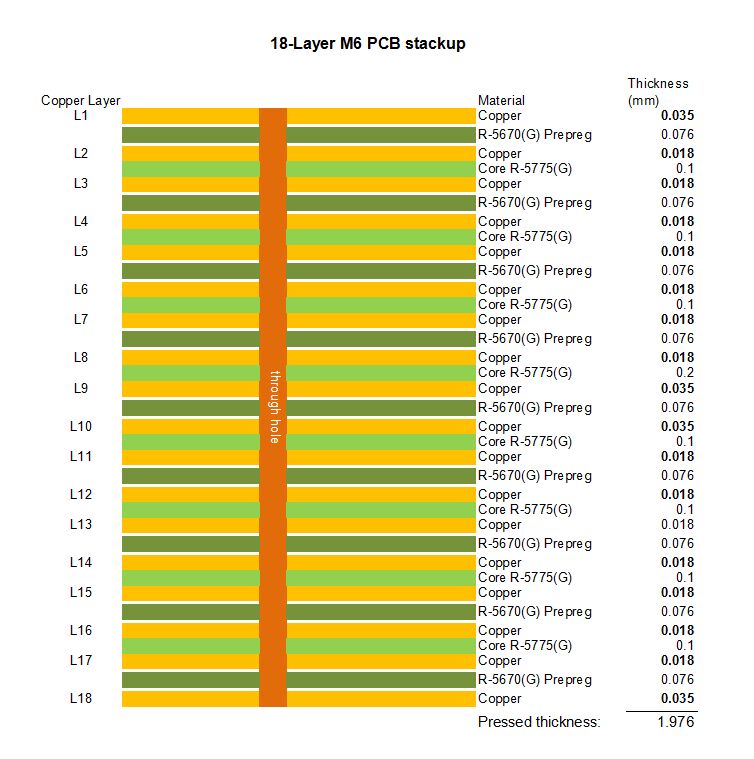

PCB-specificaties

Panasonic Megtron6 gelamineerd

Panasonic Megtron6 (model R5775G, HVLP) is een hoogwaardig laagverlieslaminaat dat is ontworpen voor de volgende generatie hogesnelheids-PCB's.speciaal ontwikkeld voor het oplossen van signalintegratieproblemen in hoogfrequente systemenDe belangrijkste kenmerken en voordelen zijn als volgt:

- Superieure elektrische prestaties: zeer laag dielectriciteitsverlies (Df) en een stabiele dielectriciteitsconstante (Dk) over een breed frequentiespektrum;effectief verminderen van signaalverdunning en crosstalk, een essentieel kenmerk voor signaaloverdracht met een hoge snelheid van meer dan 10 Gbps.

- Verbeterde thermische stabiliteit: met een TG van 185°C biedt het uitstekende hittebestandheid en dimensie-stabiliteit tijdens productieprocessen bij hoge temperaturen (bijv.de verwerking van de producten in de vorm van laminatie) en onder moeilijke bedrijfsomstandigheden., waardoor de betrouwbaarheid van de exploitatie op lange termijn wordt gewaarborgd.

-HVLP-ontwerp: de HVLP-functie (Highly Volatile Low Profile) vermindert de vluchtige componenten,het verminderen van de leegtevorming tijdens het lamineren en het verbeteren van de kwaliteit van de binding tussen de lagen, wat van cruciaal belang is voor 18-laagse PCB-ontwerpen met een hoge dichtheid.

-Broad Process Compatibility: Compatibel met standaard PCB productie workflows, met inbegrip van chemische goud onderdompeling, hars vullen, en impedantiebeheersing,de massaproductie mogelijk maken en tegelijkertijd een consistente prestatie handhaven;.

- Sterke aanpassingsvermogen voor het milieu: lage waterabsorptie en uitstekende vochtbestendigheid zorgen voor een grotere stabiliteit in complexe bedrijfsomgevingen, waardoor het geschikt is voor toepassingen met een hoge betrouwbaarheid.

Wat is een High-Speed PCB?

Een high-speed PCB verwijst naar een printplaat die is ontworpen om signalen te verzenden bij hoge frequenties (meestal boven 100MHz of met signaleringstijden onder 1ns) terwijl de signaalintegritie behouden blijft.In tegenstelling tot conventionele PCB's hebben hogesnelheids-PCB's de voorkeur aan het minimaliseren van signaldegradatiefactoren, zoals crosstalk, reflectie, verzwakking,en elektromagnetische interferentie (EMI), die steeds duidelijker worden naarmate de signaalsnelheid toeneemt..

Belangrijke ontwerpelementen voor hogesnelheids-PCB's zijn onder meer gecontroleerde impedantie (om te matchen met signaalbronnen en belastingen), rationele laagstapeling (om signaal-, stroom- en grondlagen te scheiden),geoptimaliseerde trace routing (e)Het gebruik van de nieuwe technologieën (bijv. differentiaalparen, lengte-matching) en de invoering van laagverlieslaminaat zoals Megtron6en strikte impedantietests/lage weerstand spelen ook een cruciale rol bij het garanderen van hoge snelheid.

Toepassingsscenario's van PCB's met hoge snelheid

Met de integratie van Megtron6-laminaat en geavanceerde productieprocessen wordt dit 18-lagers high-speed PCB op grote schaal toegepast op gebieden die hoge frequentie signaaloverdracht en superieure signaalintegriteit vereisen:

- Gegevenscommunicatie: Netwerkapparaten met hoge snelheid (bijv. 5G-basisstations, 100G/400G-switches en routers), optische transceivers,en datacenterservers, waar snelle gegevensoverdracht en lage latentie cruciale eisen zijn.

- Consumentenelektronica: premium-smartphones, tablets, laptops en gameconsoles die highspeed-interfaces zoals USB 4 ondersteunen.0PCIe 5.0, en DDR5-geheugenmodules.

- Automobiele elektronica: geavanceerde bestuurdersassistentiesystemen (ADAS), infotainmentsystemen in voertuigen en autonome rijderegelaars die snelle sensorgegevens verwerken (LiDAR,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure..

- industriële automatisering: hogesnelheidsbewegingscontrollers, machine vision-systemen en industriële Ethernet-apparatuur die een nauwkeurige en snelle gegevensuitwisseling in geautomatiseerde productielijnen mogelijk maken.

- Lucht- en ruimtevaart: Avionica-systemen, satellietcommunicatieapparatuur en radarsystemen die werken in moeilijke omgevingen met strenge eisen aan signaalstabiliteit en betrouwbaarheid.

- Medische hulpmiddelen: medische beeldmateriaal met hoge resolutie (bijv. MRI, CT-scanners) en diagnostische hulpmiddelen die hoge snelheidsgegevens met minimale storing doorgeven om nauwkeurige resultaten te garanderen.
