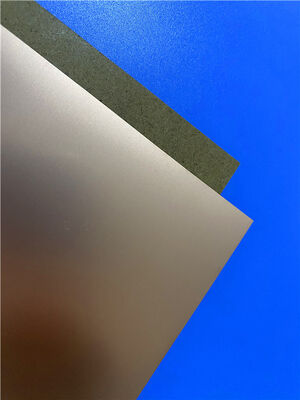

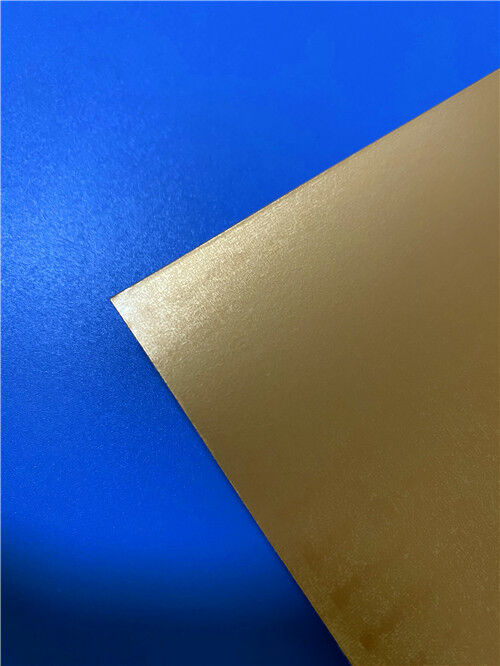

CuClad 250 PCB Substraat Koperbeklede Laminaatplaat

CuClad 250 laminaten zijn geweven glasvezelversterkte PTFE composietmaterialen, ontworpen voor gebruik als hoogwaardige printplaat (PCB) substraten. Door nauwkeurige kalibratie van de glasvezel-tot-PTFE verhouding, biedt CuClad 250 een veelzijdig productportfolio—met kwaliteiten met een ultralage diëlektrische constante (Er) en verliesfactor, tot sterk versterkte varianten geoptimaliseerd voor verbeterde dimensionale stabiliteit.

De geweven glasvezelversterking, integraal aan alle CuClad serie materialen, levert superieure dimensionale stabiliteit vergeleken met niet-geweven glasvezelversterkte PTFE laminaten met een equivalente diëlektrische constante. Rogers’ strenge procescontrole en consistentie voor met PTFE gecoate glasvezeldoek maken een breder spectrum aan beschikbare Er-waarden mogelijk, terwijl ook laminaten worden geproduceerd met verbeterde uniformiteit van de diëlektrische constante ten opzichte van vergelijkbare niet-geweven glasvezelversterkte alternatieven. Deze belangrijke prestatiekenmerken positioneren CuClad laminaten als een waardevolle oplossing voor RF-filters, koppelaars en ruisarme versterkers (LNA's).

Een bepalend kenmerk van CuClad laminaten is hun cross-plied architectuur: afwisselende lagen van met PTFE gecoate glasvezelplaten zijn 90° ten opzichte van elkaar georiënteerd. Dit gepatenteerde ontwerp levert ware elektrische en mechanische isotropie in het XY-vlak—een uniek prestatiekenmerk exclusief voor CuClad laminaten, ongeëvenaard door enig ander geweven of niet-geweven glasvezelversterkt PTFE laminaat op de markt. Dit uitzonderlijke niveau van isotropie is door ontwerpers gevalideerd als cruciaal voor veeleisende phased array antenne toepassingen.

Met een diëlektrische constante (Er) bereik van 2.40–2.60, gebruikt CuClad 250 een hogere glasvezel-tot-PTFE verhouding om mechanische prestaties te bereiken die de conventionele PCB substraten benaderen. Extra kernvoordelen zijn verbeterde dimensionale stabiliteit en verminderde thermische uitzetting over alle assen. Voor toepassingen met hoge kritische prestaties kunnen CuClad producten worden gespecificeerd met de LX-testgraad—deze aanduiding garandeert individuele testen van elk vel, met een formeel testrapport bij de bestelling inbegrepen. LX-kwaliteit producten hebben een hogere prijs, aangezien een deel van elk vel wordt gebruikt voor destructieve testen om de prestaties te valideren.

Kenmerken & Voordelen

• Cross-plied geweven glasvezelarchitectuur met afwisselende platen georiënteerd op 90°
• Hoge PTFE-tot-glas verhouding
• Superieure uniformiteit van de diëlektrische constante t.o.v. vergelijkbare niet-geweven glasvezelversterkte laminaten
• Ware elektrische en mechanische isotropie in het XY-vlak
• Ultralaag signaalverlies
• Ideaal voor circuitontwerpen die gevoelig zijn voor de diëlektrische constante (Er)

Typische Toepassingen

• Militaire elektronische systemen (radars, elektronische tegenmaatregelen [ECM], elektronische ondersteuningsmaatregelen [ESM])
• Magnetroncomponenten (ruisarme versterkers [LNA's], filters, koppelaars, etc.)
