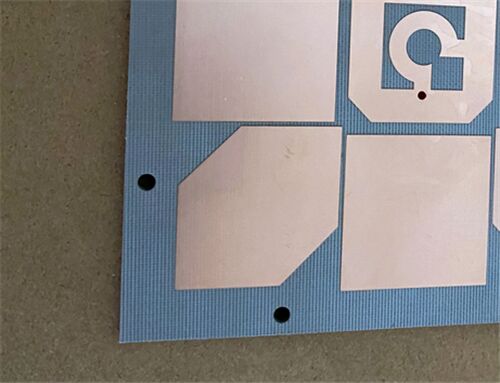

2-laag F4BTMS1000 PCB 10mil High Frequency Laminate OSP Afwerking

Bent u op zoek naar een zeer betrouwbare 2-laags stijve RF-PCB die is ontworpen om te voldoen aan de strenge eisen van lucht- en ruimtevaart-, militaire en hoogfrequente toepassingen? Deze 2-laags stijve RF-PCB is gebouwd metF4BTMS1000met een OSP-afwerking. Deze PCB voldoet aan de kwaliteitsnormen van IPC-Klasse 2 en garandeert consistente en betrouwbare prestaties voor kritieke toepassingen zoals ruimtevaartapparatuur, militaire radarsystemen, satellietcommunicatie en phased array-antennes. Met een sterke nadruk op hoge betrouwbaarheid, laag diëlektrisch verlies en brede frequentie-aanpasbaarheid, onderscheidt het zich als de ideale selectie voor ingenieurs en inkoopteams die op zoek zijn naar een in het binnenland vervaardigd, in het buitenland vervangbaar substraat voor uiterst nauwkeurige ruimtevaart- en RF-projecten.

PCBSpecificatieS

PCB-stapel-Configuratie

Artworkformaat en beschikbaarheid

Artworkformaat: Geleverd door Gerber RS-274-X – Het industriestandaardformaat voor PCB-productie, dat compatibiliteit en betrouwbaarheid garandeert.

Beschikbaarheid: Wereldwijd – We bieden wereldwijde verzending om tegemoet te komen aan de behoeften van ingenieurs en fabrikanten over de hele wereld, met levertijden die voldoen aan de industrienormen.

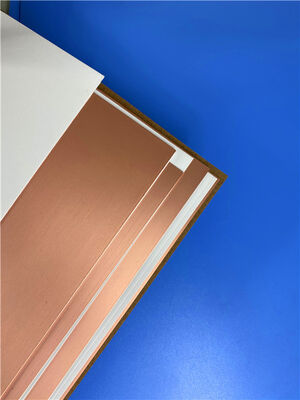

F4BTMS1000-substraat: de sleutel tot uiterst betrouwbare prestaties

Als onderdeel van de geüpgradede F4BTMS-serie vormt het F4BTMS1000-substraat de ruggengraat van de uitzonderlijke betrouwbaarheid en prestaties van onze PCB's, ontworpen om te voldoen aan de strenge eisen van lucht- en ruimtevaart-, militaire en hoogfrequente toepassingen:

De F4BTMS-serie vertegenwoordigt een verbeterde versie van de F4BTM-serie, die technologische doorbraken bereikt in zowel de materiaalformulering als de productieprocessen. Verrijkt met een aanzienlijke hoeveelheid keramiek en versterkt met ultradun, ultrafijn glasvezeldoek, levert dit materiaal aanzienlijke verbeteringen in de algehele prestaties en een breder scala aan diëlektrische constanten. Het is een zeer betrouwbaar materiaal dat specifiek geschikt is voor lucht- en ruimtevaarttoepassingen en kan dienen als vervanging voor soortgelijke buitenlandse producten.

Door een kleine hoeveelheid ultradunne, ultrafijne glasvezeldoek en een groot volume gelijkmatig verdeelde speciale nanokeramiek gemengd met polytetrafluorethyleenhars te integreren, minimaliseert het materiaal de negatieve impact van glasvezel op de voortplanting van elektromagnetische golven. Dit ontwerp vermindert diëlektrische verliezen, verbetert de dimensionele stabiliteit en vermindert de X/Y/Z-anisotropie van het materiaal. Het breidt ook het bruikbare frequentiebereik uit, verbetert de elektrische sterkte en verhoogt de thermische geleidbaarheid. Bovendien vertoont het materiaal een uitstekende lage thermische uitzettingscoëfficiënt en stabiele diëlektrische temperatuureigenschappen.

Standaard is de F4BTMS-serie uitgerust met RTF (Reverse-Treated Foil) koperfolie met lage ruwheid, die geleiderverlies vermindert en een uitstekende afpelsterkte biedt. Het is compatibel met zowel koperen als aluminium basissen, waardoor de veelzijdigheid voor een breed scala aan zeer betrouwbare toepassingen verder wordt vergroot.

Belangrijkste kenmerken van de F4BTMS1000-printplaat

De F4BTMS1000 beschikt over uitstekende elektrische en mechanische functies die speciaal zijn afgestemd op zeer betrouwbare hoogfrequente toepassingen, waaronder:

Diëlektrische constante (Dk): 10,2 bij 10GHz – Zorgt voor een stabiele signaalvoortplanting voor hoogfrequente RF- en microgolftoepassingen

Dissipatiefactor: 0,0020 bij 10GHz en 0,0023 bij 20GHz – Laag diëlektrisch verlies, cruciaal voor het behoud van de signaalintegriteit in hoogfrequente circuits

CTE (thermische uitzettingscoëfficiënt): X-as 16 ppm/°C, Y-as 18 ppm/°C, Z-as 32 ppm/°C (bereik: -55°C tot 288°C) – Uitstekende maatvastheid over extreme temperatuurbereiken, waardoor het ideaal is voor lucht- en ruimtevaartomgevingen

Lage thermische coëfficiënt van Dk: -320 ppm/°C (bereik: -55°C tot 150°C) – Stabiele diëlektrische eigenschappen onder temperatuurschommelingen, waardoor consistente prestaties worden gegarandeerd

Hoge thermische geleidbaarheid: 0,81 W/mk – Maakt efficiënte warmteafvoer mogelijk en beschermt componenten in krachtige en zware omgevingen

Lage vochtopname: 0,03% – Verbetert de betrouwbaarheid in vochtige of zware bedrijfsomstandigheden, waardoor het geschikt is voor lucht- en ruimtevaart- en militair gebruik

Toepassingen

F4BTMS1000 2-laags RF-PCB is speciaal ontworpen voor zeer betrouwbare, hoogfrequente toepassingen, waaronder:

• Lucht- en ruimtevaartapparatuur, ruimtevaart- en cabineapparatuur
• Magnetron- en RF-systemen
• Radarsystemen, met name militaire radar
• Voed netwerken
• Fasegevoelige antennes en Phased Array-antennes
• Satellietcommunicatie en meer
