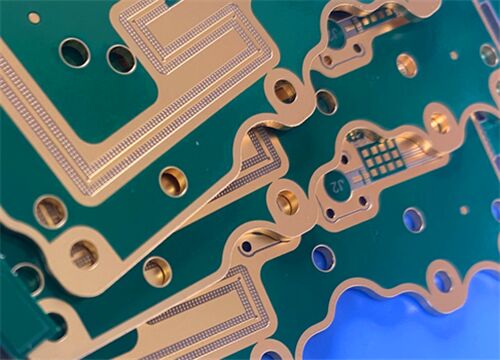

Deze printplaat is een 4-laags hybrideRogers RO3210-printplaatontworpen voor hoogfrequente microgolftoepassingen. Het maakt gebruik van een symmetrische stapeling met dubbele RO3210 diëlektrische kernen, verbonden door premium RO4450F prepreg, wat een geconsolideerde lamineringsdikte van 1,321 mm oplevert. Het is gebouwd met een asymmetrische koperstructuur en is voorzien van 1oz koper aan de buitenkant en 0,5oz koper aan de binnenkant om de stroomgeleiding en impedantieprestaties te optimaliseren. Uitgerust met een groen soldeermasker, witte zeefdruk aan de bovenkant, zilver-goud composietbeplating, op maat gecontroleerde dieptesleuf en 1-3 opeenvolgende blinde via's, voldoet dit meerlaagse bord aan strikte precisieproductienormen. Dankzij de geweven, met glas versterkte PTFE-eigenschappen bereikt het een uitstekende mechanische stijfheid en elektrische stabiliteit, geschikt voor basisstationinfrastructuren, antibotsingssystemen voor auto's, satellietcommunicatieterminals en draadloze breedbandfaciliteiten.
PCBSpecificatieS
| Bouwartikel |
Details |
| Basismateriaal |
Premium hybride stack-up die RO3210 geweven glasversterkt PTFE en RO4450F-verbindingsprepreg combineert, ontworpen voor superieure mechanische stijfheid en stabiele hoogfrequente elektrische prestaties |
| Aantal lagen |
4 lagen – Meerlaagse PCB van industriële kwaliteit, op maat gemaakt voor ingewikkelde microgolf- en RF-communicatiecircuits |
| Bordafmetingen |
95 mm × 98 mm (1 STUKS), vervaardigd met nauwe maattoleranties |
| Voltooide persdikte |
1,321 mm geconsolideerde lamineringsdikte, waardoor de structurele robuustheid wordt verbeterd en plaatvervorming wordt tegengegaan onder complexe werkomstandigheden |
| Koperen gewicht |
Buitenste koper: 1oz afgewerkte folie; Binnenste koper: 0,5 oz afgewerkte folie. |
| Oppervlakteafwerking |
Dual Silver & Gold Composite Plating, biedt uitstekende oxidatieweerstand, superieure soldeerbaarheid en stabiele hoogfrequente geleidbaarheid |
| Zeefdruk- en soldeermasker |
Bovenkant: groen soldeermasker + witte zeefdruk; Onderkant: Groen soldeermasker zonder zeefdruk. Isolerende beschermende coating verbetert de duurzaamheid en het anticorrosievermogen |
| Speciale structuur |
Gecontroleerde dieptesleuf (bovenste tot binnenste laag 1); 1-3 laags blinde via's. Op maat gemaakte precisiebewerking voor geavanceerde lay-outs van radiofrequentiecircuits |
| Kwaliteit testen |
100% continuïteits- en impedantietests uitgevoerd vóór verzending om consistente elektrische prestaties te garanderen |
PCB-stapelconfiguratie
| Stapelvolgorde |
Materiaal- en diktebeschrijving |
| Koperlaag 1 (buitenste) |
1oz koper – Dikke buitenste koperfolie zorgt voor een stabiele overdracht van hoogfrequente microgolfsignalen |
| Diëlektricum 1 |
0,508 mm Rogers RO3210 – Geweven glasversterkt, keramisch gevuld PTFE met geoptimaliseerde mechanische stevigheid |
| Koperlaag 2 (binnen) |
0,5 oz koper – Lichtgewicht binnenkoper voor dichte en ingewikkelde interne circuitsporen |
|
Diëlektricum 2
|
Twee stukken RO4450F Prepreg van 0,102 mm (totaal 0,2 mm), eersteklas hechtmateriaal voor betrouwbare hechting tussen de lagen en lamineringsstabiliteit |
| Koperlaag 3 (binnenkant) |
0,5 oz koper – Symmetrische koperen binnenopstelling voor uniforme impedantieverdeling |
| Diëlektricum 3 |
0,508 mm Rogers RO3210 – Versterkte diëlektrische kern om de algehele vlakheid van het bord en de structurele stabiliteit te verbeteren |
| Koperlaag 4 (buitenste) |
1oz koper – Zware buitenste koperlaag zorgt voor uitzonderlijke oppervlaktegeleiding en soldeerprestaties |
Artworkformaat en nalevingsnorm
Artworkformaat: Geleverd in Gerber RS-274-X, een industriestandaardformaat dat nauwkeurige meerlaagse fabricage en universele gegevenscompatibiliteit mogelijk maakt.
Kwaliteitsnorm: Voldoet aan de IPC-Klasse-2-criteria en garandeert operationele duurzaamheid op lange termijn voor industriële RF-communicatiehardware.
Beschikbaarheid: Wereldwijde scheepvaart is toegankelijk ter ondersteuning van internationale industriële inkoop- en telecommunicatie-engineeringprojecten.
Introductie van Rogers RO3210-substraat
RO3210 is een hoogwaardig geweven glasversterkt, keramisch gevuld PTFE-laminaat, gecategoriseerd onder de Rogers RO3200™ hoogfrequente materiaalserie. Als verbeterde versie van de klassieke RO3000®-serie beschikt hij over een drastisch verbeterde mechanische stabiliteit met behoud van hoogwaardige elektrische eigenschappen. Dit geavanceerde diëlektrische materiaal combineert het ultragladde oppervlak van niet-geweven PTFE voor fijne lijnetsprecisie en de stijve structurele sterkte van geweven glascomposieten, waardoor het perfect geschikt is voor geavanceerde meerlaagse RF-PCB-ontwerpen.
De RO3210, geproduceerd onder ISO 9002-gecertificeerde kwaliteitsmanagementsystemen, is volledig compatibel met conventionele PTFE-fabricageworkflows. Het beschikt over een vaste diëlektrische constante van 10,2 en een lage dissipatiefactor van 0,0027, waardoor ultrastabiele kenmerken met laag verlies over de microgolffrequentiebanden behouden blijven. Met een op koper afgestemde thermische uitzettingscoëfficiënt en superieure maatvastheid is dit substraat zeer geschikt voor hybride epoxylaminering en commerciële massaproductie met hoog rendement.
Belangrijkste materiaalparameters
| Parameter |
Specificatie & Opmerkingen |
| Diëlektrische constante (Dk) |
10,2 @10GHz, hoge diëlektrische constante maakt een compact geminiaturiseerd radiofrequentiecircuitontwerp mogelijk |
| Dissipatiefactor (Df) |
0,0027 @10GHz, minimaal diëlektrisch verlies garandeert microgolfsignaaloverdracht met lage demping |
| Versterkingstype |
Geweven glasvezelversterking, die de stijfheid van het board en de mechanische handlingprestaties effectief verbetert |
| Gladheid van het oppervlak |
Het ultragladde oppervlak zorgt voor een fijne etstolerantie voor zeer nauwkeurige geminiaturiseerde circuits |
| Uitbreidingscoëfficiënt |
Koper-gesynchroniseerde CTE in het vlak, waardoor de thermische spanning wordt verminderd en de betrouwbaarheid van de SMT-assemblage wordt verbeterd |
| Certificering |
ISO 9002-gecertificeerd productiesysteem voor gestandaardiseerde en consistente kwaliteitscontrole |
Belangrijkste voordelen
Rogers RO3210 levert exclusieve technische voordelen die zijn afgestemd op complexe meerlaagse hoogfrequente circuits:
-Geweven glasversterking versterkt de structurele stijfheid voor vereenvoudigde productiehantering en -verwerking
-Consistente elektrische en mechanische eigenschappen passen zich aan geavanceerde meerlaagse RF-structuren aan
-Koper-matched CTE minimaliseert thermische vervorming en zorgt voor stabiele SMT-soldeerprestaties
-Uitstekende compatibiliteit met epoxy-prepreg ondersteunt gediversifieerde hybride gestapelde PCB-ontwerpen
-Superieure oppervlaktegladheid maakt ultrafijne sporenetsing mogelijk voor compacte geminiaturiseerde circuits
-Kosteneffectieve grondstoffen en een hoog productierendement verlagen de totale bulkproductiekosten
Typische toepassingen
Deze krachtige RO3210 hybride PCB wordt op grote schaal ingezet in de automobiel-, communicatie-, satelliet- en breedbandindustriesectoren:
- Antibotsingsdetectiesystemen voor de auto-industrie en satellietantennemodules voor GPS-positionering
-Draadloze telecommunicatie-infrastructuur en hardware voor zendontvangers voor mobiele basisstations
-Microstrip-patchantennes voor draadloze communicatie en signaaloverdracht over korte afstanden
-Directe satellietontvangers en datalink-transmissieapparatuur voor kabelcommunicatie
-Intelligente meteruitleesapparatuur op afstand en hoogfrequente stroombackplane-circuits
-LMDS-communicatiesystemen en draadloze breedbandtransmissieterminals over lange afstanden
