DiClad 527 PCB-substraat kopergeplatte laminaatplaat

MOQ:	1 STKS
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

DiClad 527

Laminaat dikte:

0,508 mm 0,762 mm 1,524 mm

Laminaat formaat:

12''X18''(305X457mm) 18''X12''(457X305)18''X 24''(47

Koperen gewicht:

0,5 OZ (0,018 MM), 1 OZ (0,035 mm);

Markeren:

DiClad 527 PCB-koperlaminaat

met een breedte van niet meer dan 50 mm

PCB-substraatlaminaat met garantie

Productbeschrijving

DiClad 527 laminaten zijn geweven glasvezelversterkte PTFE-composietmaterialen die zijn ontworpen voor gebruik als hoogwaardige printplaat (PCB)-substraten. Door nauwkeurige kalibratie van de glasvezel-tot-PTFE-verhouding biedt DiClad 527 een veelzijdig productassortiment—variërend van varianten met een ultralage diëlektrische constante (Dk) en dissipatiefactor (Df), tot sterk versterkte kwaliteiten die zijn geoptimaliseerd voor verbeterde dimensionale stabiliteit.

De geweven glasvezelversterkingskern voor alle materialen uit de DiClad-serie levert superieure dimensionale stabiliteit in vergelijking met niet-geweven glasvezelversterkte PTFE-laminaten met een equivalente diëlektrische constante. Rogers’ strenge procescontrole en consistentie voor met PTFE gecoat glasvezeldoek maken een breder spectrum aan beschikbare Dk-waarden mogelijk, terwijl ook laminaten worden geproduceerd met een verbeterde uniformiteit van de diëlektrische constante ten opzichte van vergelijkbare niet-geweven glasvezelversterkte alternatieven. DiClad-materialen zijn voorzien van unidirectioneel uitgelijnde gecoate glasvezellagen; kruislings gelegde configuraties van de meeste kwaliteiten zijn beschikbaar onder de CuClad-productlijn.

DiClad 527 laminaten zijn ideaal geschikt voor toepassingen waarbij de uniformiteit van de diëlektrische constante een kritieke prestatieparameter is, waaronder RF-filters, -koppelingen en -ruisarme versterkers (LNA's). Ze zijn ook een hoogwaardige keuze voor stroomverdelers en -combiners, waarbij minimaal signaalverlies van het grootste belang is. Met een diëlektrische constante (Er) van 2,40–2,65 maakt DiClad 527 gebruik van een hogere glasvezel-tot-PTFE-verhouding om mechanische prestaties te bereiken die de conventionele PCB-substraten benaderen—naast extra voordelen van verbeterde dimensionale stabiliteit en verminderde thermische uitzetting over alle assen. De elektrische eigenschappen van DiClad 527 laminaten worden gevalideerd door middel van rigoureuze tests bij respectievelijk 1 MHz en 10 GHz.

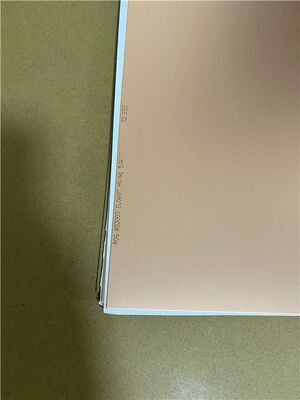

DiClad 527 PCB-substraat kopergeplatte laminaatplaat 0

Kenmerken & Voordelen

Ultra-lage verliestangent
Uitzonderlijke dimensionale stabiliteit
Consistente productprestaties
Zeer uniforme elektrische eigenschappen over het werkfrequentiebereik
Betrouwbare, herhaalbare mechanische prestaties
Superieure chemische bestendigheid

Typische toepassingen

Militaire radarvoedingsnetwerken
Commerciële phased array antennenetwerken
Antennes met lage verliezen voor basisstations
Geleidingssystemen voor raketten
Digitale radioantennes
RF-filters, -koppelingen en -ruisarme versterkers (LNA's)

Eigenschappen	DiClad 527	Eenheden	Testomstandigheden	Testmethode
Elektrische eigenschappen	-	-	-	-
Diëlektrische constante (10 GHz)	2,40-2,60	-	23˚C @ 50% RV 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Diëlektrische constante (1 MHz)	2,40-2,60	-	23˚C @ 50% RV 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Dissipatiefactor (10 GHz)	0,0017	-	23˚C @ 50% RV 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Dissipatiefactor (1 MHz)	0,0010	-	23˚C @ 50% RV 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Thermische coëfficiënt van diëlektrische constante	-153	ppm/˚C	-10 tot 140˚C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Volumeweerstand	1,2 x 10⁹	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Oppervlakteweerstand	4,5 x 10⁷	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Diëlektrische doorslag	>45	kV	D48/50	ASTM D-149
Boogweerstand	>180	-	-	ASTM D-495
Thermische eigenschappen	-	-	-	-
Coëfficiënt van thermische uitzetting - x	14	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.41
Coëfficiënt van thermische uitzetting - y	21	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.41
Coëfficiënt van thermische uitzetting - z	173	ppm/˚C	-50˚C tot 150˚C	IPC TM-650 2.4.24
Thermische geleidbaarheid	0,26	W/(m.K)	-	ASTM E1461
Mechanische eigenschappen	-	-	-	-
Koperpelssterkte	14	Lbs/in	10s @288˚C 35 μm folie	IPC TM-650 2.4.8
Young's modulus	517, 706	kpsi	23˚C @ 50% RV	ASTM D-638
Treksterkte (MD, CMD)	19,0, 15,0	kpsi	23˚C @ 50% RV	ASTM D-882
Drukmodulus	359	kpsi	23˚C @ 50% RV	ASTM D-695
Buigmodulus	537	kpsi	23˚C @ 50% RV	ASTM D-3039
Fysische eigenschappen	-	-	-	-
Ontvlambaarheid	V-0	-	C48/23/50 & C168/70	UL 94
Vochtgehalte	0,03	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Dichtheid	2,31	g/cm³	C24/23/50 Methode A	ASTM D792
NASA-ontgassing	-	-	-	-
Totaal massaverlies	0,02	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Verzamelde vluchtige stoffen	0,00	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Teruggewonnen waterdamp	0,01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A

DiClad 527 PCB-substraat kopergeplatte laminaatplaat 1
