IsoClad 933 PCB-substraat kopergeplatte laminaatplaat

MOQ:	1 STKS
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken + dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Onderdeelnummer:

IsoClad 933

Laminaat dikte:

0,381 mm 0,787 mm 1,575 mm

Laminaat formaat:

305X460mm(12X18 ''); 24X18 ''(610X457mm)

Koperen gewicht:

0,5 OZ (0,018 MM), 1 OZ (0,035 mm);

Markeren:

IsoClad 933 PCB-substraat

met een breedte van niet meer dan 50 mm

PCB-substraat met garantie

Productbeschrijving

IsoClad® 933-laminaten zijn niet-geweven glasvezelversterkte PTFE-compositieve materialen die zijn ontworpen voor gebruik als printplaat (PCB) -substraten.De niet-geweven versterkingsarchitectuur geeft een verbeterde buigbaarheid, waardoor deze laminaten ideaal geschikt zijn voor toepassingen waarbij na de fabricage een schakelbuiging vereist is.

In tegenstelling tot standaard niet-geweven glasvezel/PTFE alternatieven, IsoClad series laminates incorporate longer randomly oriented fibers and leverage a proprietary manufacturing process to deliver superior dimensional stability and enhanced dielectric constant (Dk) uniformity, zelfs in vergelijking met concurrerende producten met gelijkwaardige dielectrische constante waarden.

Met een dielectrische constante (Er) van 2.33, IsoClad 933-laminaat maakt gebruik van een hogere verhouding glasvezel/PTFE om een sterk versterkte composietstructuur te vormen.Deze geoptimaliseerde formulering zorgt voor een verbeterde dimensionale stabiliteit en verhoogde mechanische sterkte, zonder afbreuk te doen aan de elektrische kernprestaties.

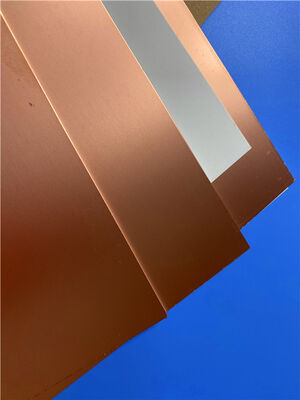

IsoClad 933 PCB-substraat kopergeplatte laminaatplaat 0

Kenmerken

Versterking van niet-geweven glasvezel
Lage dielectrische constante (Er = 2,33)
Ultralage signaalverlies

Voordelen

Verminderde stijfheid ten opzichte van geweven glasvezelversterkte laminaat
Uitzonderlijke isotropie over de as X, Y en Z

Typische toepassingen

met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
Raketsystemen voor het geleiden van raketten
Radarsystemen en elektronische oorlogsvoering

Vastgoed	Testmethode	Voorwaarde	IsoClad 933
Dielectrische constante @ 10 GHz	IPC TM-650 2.5.5.5	C23/50	2.33
Dissipatiefactor @ 10 GHz	IPC TM-650 2.5.5.5	C23/50	0.0016
Thermische coëfficiënt van Er (ppm/°C)	IPC TM-650 2.5.5.5 (Aangepast)	-10°C tot +140°C	-132
Peelingsterkte (lbs. per inch)	IPC TM-650 2.4.8	Na thermische	10
Volumeweerstand (MΩ-cm)	IPC TM-650 2.5.17.1	C96/35/90	3.5 x 108
Oppervlakteweerstand (MΩ)	IPC TM-650 2.5.17.1	C96/35/90	1.0 x 108
Arc Resistance (seconden)	ASTM D-495	D48/50	> 180
Tensielmodule (kpsi)	ASTM D-638	A, 23°C	173, 147
Treksterkte (kpsi)	ASTM D-882	A, 23°C	6.8, 5.3
Compressiemodule (kpsi)	ASTM D-695	A, 23°C	197
Flexurale modulus (kpsi)	ASTM D-790	A, 23°C	239
Dielectrische afbraak (kV)	ASTM D-149	D48/50	> 45
Dichtheid (g/cm3)	ASTM D-792 (methode A)	A, 23°C	2.27
Waterabsorptie (%)	MIL-S-13949H 3.7.7; IPC TM-650 2.6.2.2	E1/105 + D24/23	0.05
Coëfficiënt van thermische uitbreiding (ppm/°C)	IPC TM-650 2.4.24; Mettler 3000 thermomechanische analysator	0°C tot 100°C	X-as: 31
Y-as: 47	Y-as: 35
Z-as: 236	Z-as: 203
Thermische geleidbaarheid (W/mK)	ASTM E-1225	100°C	0.263
Verplichtingen inzake uitgassing	125°C, ≤10−6 torr	-
Totaal massaverlies (%)	Maximaal 1,00%	125°C, ≤10−6 torr	0.03
Verzameld vluchtig condenseerbaar materiaal (%)	Maximaal 0,10%	125°C, ≤10−6 torr	0.00
Waterdampherstel (%)	-	125°C, ≤10−6 torr	0.02
Zichtbaar condensat	±	125°C, ≤10−6 torr	- Nee.
Ontvlambaarheid	UL 94 Verticale brandwonden; IPC TM-650 2.3.10	C48/23/50, E24/125	Voldoet aan de eisen van UL94-V0

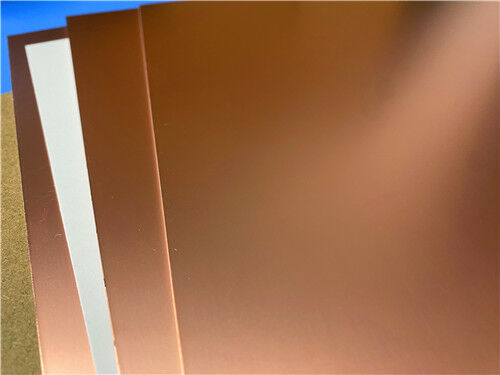

IsoClad 933 PCB-substraat kopergeplatte laminaatplaat 1
