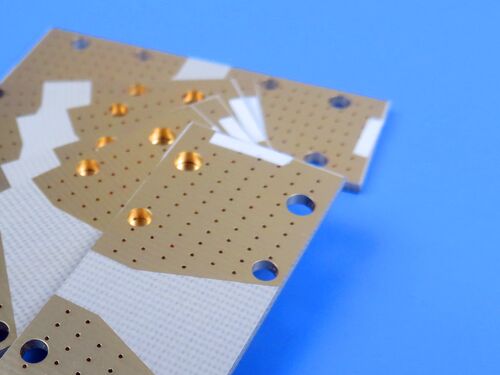

Met behulp van RF-10 koper bekleed laminaat als basismateriaal, is deze 2-laag rigide PCB is afgestemd op voor hoge prestaties RF toepassingen.PTFEDe PCB's zijn voorzien van een hoge dielektrische constante, een lage dissipatiefactor en een uitstekende dimensionale stabiliteit.Het voldoet betrouwbaar aan de strenge eisen voor signaaloverdracht met hoge frequentie in nauwkeurige RF-scenario's, met inbegrip van microstrip patch antennes en GPS-antennesystemen.
PCB-specificaties
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve structuur) |
| Basismateriaal |
RF-10 (PTFE gevulde keramiek + bekleed koper geweven glasvezellaminaat) |
| Afmetingen van het bord |
90 mm × 70 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
6 mils (sporen) / 6 mils (ruimte) |
| Minimale grootte van het gat |
0.3 mm |
| Vries |
Geen blinde via's; totale via's: 44; via-platingdikte: 20 μm |
| Afgewerkte plaatdikte |
0.75mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) |
| Oppervlakte afwerking |
onderdompelingsgoud |
| Zilkscherm |
Geen zijderap op bovenste laag; geen zijderap op onderste laag |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test voorafgaand aan verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag koper (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm (1 oz) |
| Substraatkern |
RF-10 Core |
0.635 mm (25 mil) |
| Onderste koperlaag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm (1 oz) |
RF-10 Inleiding
RF-10 koper beklede laminaten zijn composieten van keramisch gevulde PTFE en geweven glasvezel.Dun geweven glasvezelversterking wordt gebruikt om zowel een laag dielectriciteitsverlies als een verbeterde stijfheid te bieden voor een gemakkelijke bediening en een verbeterde dimensionale stabiliteit voor meerlagige circuits.
RF-10-laminaat is ontworpen om een kosteneffectief substraat te bieden met acceptabele levertijden voor de industrie.RF-10 verbindt goed tot glad laagprofiel koperDe lage afvoer van RF-10 in combinatie met het gebruik van zeer glad koper resulteert in optimale invoegverliezen bij hogere frequentie, waarbij huid-effectverliezen een belangrijke rol spelen.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Dielektrische constante (Dk) |
10.2 ± 0,3 bij 10 GHz |
| Dissipatiefactor |
0.0025 bij 10 GHz |
| Warmtegeleidbaarheid |
0.85 W/mk (niet bekleed) |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 16 ppm/°C; Y-as: 20 ppm/°C; Z-as: 25 ppm/°C |
| Vochtopname |
≤ 0,08% |
| Brandbaarheidsklasse |
V-0 |
| Oppervlak afwerking Voordeel |
Onderdompelingsgoud zorgt voor uitstekende soldeerbaarheid en corrosiebestendigheid |
Belangrijkste voordelen
Hoge Dk voor RF-circuits: Dielectrische constante van 10,2 ± 0,3 maakt effectieve miniaturisatie van RF-circuits mogelijk.
Uitstekende dimensionale stabiliteit: dun geweven glasvezelversterking verbetert de stijfheid en dimensionale stabiliteit, waardoor het hanteren en multilayer-circuittoepassingen worden vergemakkelijkt.
Strenge Dk-tolerantie: Strenge controle van de dielectrische constante (± 0,3) zorgt voor een consistente prestatie in alle circuits.
Superieur thermisch beheer: hoge thermische geleidbaarheid (0,85 W/mk) verbetert de warmteafvoer.
Uitstekende koperen hechting: bindt goed aan glad koper met een laag profiel en optimaliseert de invoegverliezen bij hogere frequenties.
Lage thermische expansie: lage CTE van de X-, Y- en Z-as zorgt voor een stabiele prestatie onder thermische cyclus.
Uitstekende prijs/prestatieverhouding: kosteneffectief substraat met door de industrie aanvaardbare levertijden.
Kwaliteitsstandaard en beschikbaarheid
Kwaliteitsstandaard: voldoet aan IPC-Klasse 2, waardoor de kwaliteit van het product constant is door middel van strikte controle van het productieproces en 100% elektrische testen vóór verzending.
Beschikbaarheid: ondersteunt wereldwijde levering, waardoor tijdige levering en efficiënte after-sales ondersteuning voor klanten over de hele wereld mogelijk zijn.
Typische toepassingen
Microstrip patch antennes
GPS-antennes
Passive componenten (filters, koppelers, vermogensafdelers)
Systemen voor het voorkomen van botsingen met luchtvaartuigen
Satellietcomponenten
