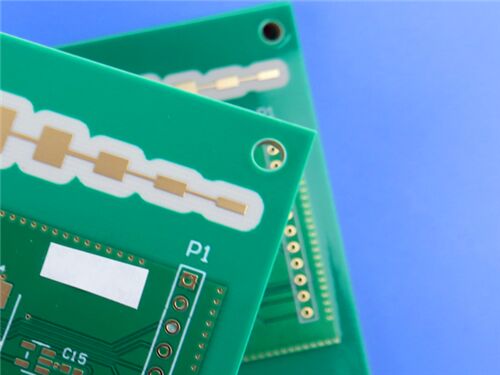

Hybride PCB 4-laags op 20mil Rogers 4350B FR4 Materiaal

Deze 4-laag hybride PCB is speciaal ontworpen voor hoogwaardige elektronische toepassingen, waarbij Rogers RO4350B en TG170 FR-4 materialen worden geïntegreerd.Het maakt gebruik van de superieure elektrische prestaties van RO4350B (nabij PTFE/geweven glas) en de betrouwbare fabricage van TG170 FR-4, waardoor het ideaal is voormeerlagig kartonconstructies waarvoor een stabiele signaaloverdracht en een uitstekende dimensionale stabiliteit vereist zijn.

PCB-specificatie

PCB-opstapeling

Rogers RO4350B Materiaal Inleiding

Rogers RO4350B-materialen zijn gepatenteerde geweven glasversterkte koolwaterstof/keramiek met elektrische prestaties die dicht bij PTFE/weven glas liggen en de fabricage van epoxy/glas.RO4350B-laminaat biedt nauwe controle op de dielectrische constante (Dk) en behoudt een laag verlies met dezelfde verwerkingsmethode als standaard epoxy/glasRO4350B-laminaat is verkrijgbaar tegen een fractie van de kosten van conventionele microgolflaminaat, en vereist niet de speciale behandeling of manipulatieprocedures van PTFE-materialen.Deze materialen zijn UL 94 V-0 ingedeeld voor actieve apparaten en high power RF ontwerpen.

Deze PCB combineert RO4350B met TG170 FR-4 om het evenwicht tussen prestaties en kosten voor 4-lagers starre platen toepassingen verder te optimaliseren.

Belangrijkste kenmerken van het materiaal

Belangrijkste voordelen

Ideaal voor Multi-layer Board (MLB) constructies: het gecombineerde gebruik van RO4350B en TG170 FR-4 is goed geschikt voor 4-lagen boardontwerpen, die voldoen aan complexe circuitvereisten.

Kosteneffectieve fabricage: processen zoals FR-4 tegen lagere fabricagekosten in vergelijking met conventionele microgolflaminaat, waardoor de productiekosten worden verlaagd.

Uitstekende dimensionale stabiliteit: RO4350B's CTE is vergelijkbaar met koper en zorgt voor een superieure dimensionale stabiliteit, zelfs in harde thermische omgevingen.

Betrouwbare kwaliteit van het gat: lage Z-as CTE van RO4350B zorgt voor een betrouwbare kwaliteit van het gat, geschikt voor ernstige thermische schoktoepassingen.

Concurrerende prijzen: een evenwicht tussen hoge prestaties en kosteneffectiviteit, wat concurrentievoordelen biedt bij massaproductie.

Stabiele thermische prestaties: een hoge Tg van RO4350B zorgt voor stabiele uitbreidingskenmerken over het gehele temperatuurbereik van de circuitverwerking.

Kwaliteitsstandaard en beschikbaarheid

Kwaliteitsstandaard: voldoet aan de IPC-klasse-2-kwaliteitsnormen.

Beschikbaarheid: Wereldwijde beschikbaarheid wordt ondersteund.

Typische toepassingen

- Telecommunicatie-infrastructuur: cellulaire basisstations, antennes en vermogenversterkers

-RF-identificatie: RF-identificatiemerkers

- Automobiele elektronica: automobielradar en -sensoren

- Satellietcommunicatie: LNB's (Low Noise Blocks) voor directe uitzendingssatellieten

Samenvatting

Het 4-lagige starre PCB dat Rogers RO4350B en TG170 FR-4-materialen integreert, is een hoogwaardige en kosteneffectieve oplossing die is ontworpen voor toepassingen met meerdere lagen.De wereldwijde beschikbaarheid en de concurrerende prijzen maken het een betrouwbare keuze voor telecom, automotive, RFID en satellietcommunicatie projecten wereldwijd.
