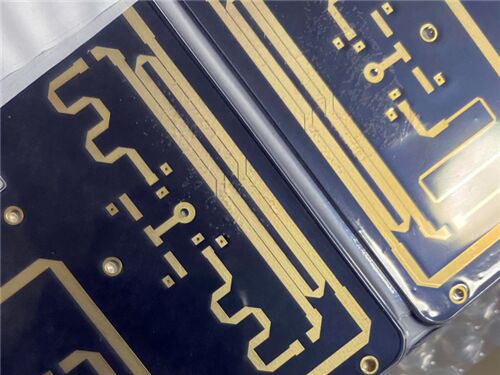

Vierlaagse hybride PCB's op 10 ml RT duroïde 5880 en High TG -FR4 materiaal

Deze 4-laags stijve PCB gebruikt Rogers RT/duroid 5880 (glasvezelversterkt PTFE-composiet) als de kernsubstraat, gelamineerd met TG170 FR-4 prepreg. Speciaal ontworpen voor hoogprecisie stripline- en microstripcircuits, RT/duroid 5880 heeft een uniforme diëlektrische constante (paneel-naar-paneel en breed frequentiebereik) en een lage dissipatiefactor (van toepassing op Ku-band en hoger). Met uitstekende diëlektrische eigenschappen en loodvrije compatibiliteit voldoet het aan strenge hoogfrequente transmissie-eisen, geschikt voor precisie RF-, microgolf- en millimetergolf-toepassingen.

PCB Specificaties

PCB Stack-up

Rogers RT/duroid 5880 Materiaal Introductie

Rogers RT/duroid 5880 is een hoogwaardig PTFE-gebaseerd composiet laminaat, bekend om zijn uitstekende diëlektrische eigenschappen en stabiele elektrische prestaties over een breed frequentiebereik (8 GHz tot 40 GHz). Het vertoont een ultralage diëlektrische verlies, lage vochtopname en superieure thermische stabiliteit, waardoor het een ideale keuze is voor hoogfrequente RF- en microgolftoepassingen. Het materiaal is volledig compatibel met loodvrije processen en voldoet aan de UL 94 V-0 ontvlambaarheidseisen, wat een betrouwbare fabricage en langdurige operationele stabiliteit garandeert.

De combinatie van PTFE-matrix en versterkende vezels geeft RT/duroid 5880 uitstekende mechanische eigenschappen, waaronder hoge trek- en druksterkte, evenals een goede koperafpelsterkte. De lage thermische uitzettingscoëfficiënt en stabiele temperatuurcoëfficiënt van de diëlektrische constante zorgen voor consistente prestaties onder extreme temperatuuromstandigheden (-50℃ tot 150℃), waardoor het geschikt is voor veeleisende omgevingstoepassingen zoals lucht- en ruimtevaart en zeer betrouwbare communicatiesystemen.

Belangrijkste Materiaalkenmerken

Kernvoordelen

Ultralage diëlektrische verlies: tanδ tot 0,0004, minimale hoogfrequente signaalverzwakking

Stabiele diëlektrische constante: ε=2,2±0,02, waardoor precieze impedantiecontrole mogelijk is

Uitstekende thermische stabiliteit: Td=500℃, stabiele prestaties over een breed temperatuurbereik

Lage vochtopname: 0,02%, waardoor door vochtigheid veroorzaakte prestatievermindering wordt verminderd

Loodvrij compatibel: Voldoet aan moderne productie-eisen, milieuvriendelijk

Superieure mechanische eigenschappen: Hoge trek-/druksterkte en koperafpelsterkte

Vlamvertragend: UL 94 V-0 classificatie, hoge toepassingsveiligheid

Brede frequentieaanpasbaarheid: Stabiele prestaties bij 8-40 GHz voor diverse RF/microgolfsystemen

Kwaliteitsstandaard & Beschikbaarheid

Geaccepteerde Standaard: Voldoet aan IPC-Class-2, waardoor consistente kwaliteit wordt gewaarborgd via rigoureuze procescontrole en 100% elektrische verificatie vóór verzending.

Beschikbaarheid: Wereldwijde beschikbaarheid, waardoor tijdige levering en efficiënte after-sales support voor internationale klanten mogelijk is.

Typische Toepassingen

Commerciële breedbandantennes voor vliegtuigen

Microstripcircuits

Stripline circuits

Millimetergolf toepassingen

Militaire radarsystemen

Raketgeleidingssystemen

Point-to-point digitale radio-antennes

Andere gerelateerde hoogfrequente toepassingen
