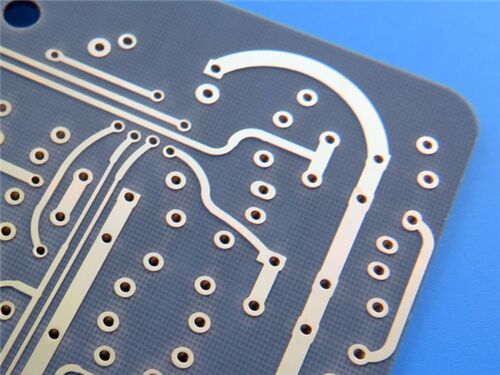

Dit 2-lagig rigide PCB is speciaal ontworpen voor hoogwaardige microgolf-, RF- en radarsystemen, met behulp van Wangling F4BM220-laminaat.Het maakt gebruik van de superieure elektrische eigenschappen van het materiaal, hoge isolatieweerstand en uitstekende prestatiestabiliteit om te voldoen aan de strenge eisen van hoogfrequente signaaloverdracht.
PCB-specificatie
| Parameter |
Detail |
| Aantal lagen |
2-laag (dubbele zijde, stijve structuur) |
| Basismateriaal |
Wangling F4BM220 (laminaat samengesteld uit glasvezelstof, polytetrafluorethyleenhars en polytetrafluorethyleenfolie) |
| Afmetingen van het bord |
51 mm × 67 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
5 mils (sporen) / 8 mils (ruimte) |
| Minimale grootte van het gat |
0.3 mm |
| Vries |
Geen blinde vias; totale vias: 17; via platingdikte: 20 μm |
| Afgewerkte plaatdikte |
0.6mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Oppervlakte afwerking |
onderdompelingsgoud |
| Zilkscherm |
Geen zijderap op bovenste laag; geen zijderap op onderste laag |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test vóór verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Hoogste laag (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatschaal |
F4BM220 Core |
0.5 mm |
| Onderste laag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
F4BM220 Inleiding
Wangling's F4BM220-laminaat wordt gemaakt door een combinatie van glasvezelstof, polytetrafluoroethyleenhars en polytetrafluoroethyleenfilm wetenschappelijk te formuleren en strikt te persen.De elektrische prestaties zijn verbeterd in vergelijking met F4B220Het kan vergelijkbare buitenlandse producten vervangen.
F4BM220 en F4BME220 hebben dezelfde dielektrische laag, maar verschillende combinaties van koperen folie: F4BM220 is gekoppeld aan ED-koperen folie, geschikt voor toepassingen zonder PIM-vereisten;F4BME220 is gekoppeld aan omgekeerd behandelde koperen folie (RTF), met uitstekende PIM-prestaties, nauwkeuriger lijnregeling en minder geleiderverlies.F4BM220 en F4BME220 bereiken een precieze controle van de dielectrische constanteEen hogere dielektrische constante komt overeen met een hoger aandeel glasvezel, wat resulteert in een betere dimensionale stabiliteit.een lagere coëfficiënt van thermische uitbreiding, verbeterde temperatuurdrift en een lichte toename van het dielektrische verlies.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Dielektrische constante (Dk) |
2.2 ± 0,04 bij 10 GHz |
| Dissipatiefactor |
0.001 bij 10 GHz |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 25 ppm/°C; Y-as: 34 ppm/°C; Z-as: 240 ppm/°C (-55°C tot 288°C) |
| Thermische coëfficiënt van Dk |
-142 ppm/°C (-55°C tot 150°C) |
| Vochtopname |
≤ 0,08% |
| Brandbaarheidsklasse |
UL-94 V0 |
| Structuur van de lagen |
2-lagige starre constructie met F4BM220-kern en 35 μm koperschichten aan beide zijden |
| Oppervlakte afwerking |
Onderdompelingsgoud, dat uitstekende soldeerbaarheid en corrosiebestendigheid garandeert |
| Zilkscherm en soldeermasker |
Geen zijderappen of soldeermaskers op beide lagen, aangepast aan specifieke toepassingsvereisten |
| Matching van koperen folie |
In combinatie met ED-koperfolie, geschikt voor toepassingen zonder PIM-vereisten |
Belangrijkste voordelen
Precieze dielectrische constante regeling: bereikt door de verhouding van polytetrafluoroethyleen en glasvezelstof aan te passen, waardoor een laag verlies en dimensionale stabiliteit worden gebalanceerd.
Verbeterde stabiliteit: verbeterde isolatieweerstand en stabiele prestaties in vergelijking met F4B220, met betrouwbare werking in verschillende omgevingen.
Lage milieugevoeligheid: vochtopname ≤ 0,08%, waardoor de prestatievermindering in vochtige omstandigheden tot een minimum wordt beperkt.
Kosteneffectief alternatief: kan vergelijkbare buitenlandse producten vervangen en biedt uitstekende prestaties tegen een concurrerende prijs.
Veilig en betrouwbaar: de ontvlambaarheid van UL-94 V0 voldoet aan strenge veiligheidsnormen voor elektronische toepassingen.
Kwaliteitsstandaard en beschikbaarheid
Kwaliteitsstandaard: voldoet aan IPC-Klasse 2, waardoor een consistente en betrouwbare prestatie wordt gewaarborgd door middel van strikte fabricagevereisten.
Beschikbaarheid: Wereldwijd geleverd met tijdige levering en efficiënte naverkoopondersteuning.
Typische toepassingen
- Microwave, RF en radarsystemen
-Fase Shifters.
- Krachtverdelers, koppelers, combinatoren
- Feed Netwerken
-Fase-gevoelige antennes, gefasiseerde antennes
- Satellietcommunicatie
- Basisstation antennes.
Samenvatting
Het tweelagige stijve PCB met Wangling F4BM220-materiaal is een high-performance oplossing die is ontworpen voor microgolven, RF en radartoepassingen.Door de combinatie van de superieure elektrische prestaties (laag dielectriciteitsverlies, hoge isolatieweerstand) van F4BM220 met onderdompeling goud oppervlak afwerking en naleving van IPC-Klasse-2 normen,het zorgt effectief voor een stabiele hoogfrequente signaaloverdracht en een betrouwbare werkingDe wereldwijde beschikbaarheid en het vermogen om vergelijkbare buitenlandse producten te vervangen, maken het een kosteneffectieve en betrouwbare keuze voor satellietcommunicatie, basisstationantennes,en verschillende precisie-RF-systemen.
